Замена пыльников и ШРУС Volkswagen Polo

О наличии и устройстве этого узла водители не слышали до тех пор, пока в эксплуатации не появились автомобили с приводом на передние колёса.

Главной особенностью таких машин является тот факт, что ведущие колёса должны выполнять повороты при движении автомобиля по дорогам. Если взять для установки на привод передних колёс известные шарнирные устройства, могут возникнуть проблемы в виде потери мощности силового агрегата, некоторые другие неисправности:

  • ускоренный износ и выход из строя шарниров;
  • вращение колёса получают неравномерно;
  • при движении появляется вибрация;
  • сильные нагрузки на валы и шестерни ускоряют их износ.

Шрус

Чтобы избежать таких проблем специально для этого конструкторы разработали шарнир равных угловых скоростей, который может быть внешним или внутренним. После их установки получили:

  • Улучшенную проходимость транспортного средства.
  • Хорошую управляемость машины во время движения.
  • Уменьшилась себестоимость изготовления автомобиля.

Этот узел водители называют гранатой, который также устанавливают на задний мост машин при его независимой подвеске. Качественно изготовленный ШРУС при правильном обслуживании и эксплуатации прослужит длительное время без поломок.

Какие бывают ШРУСы

Любое транспортное средство с приводом на передние колёса использует шарниры равных угловых скоростей различной конструкции, их можно классифицировать следующим образом:

  • Местом установки (внутренние, внешние).
  • Конструкцией (могут быть шариковыми, триподными, кулачковыми, спаренными карданными).

Внутренний шарнир предназначен для соединения вторичного вала коробки передачи с полуосью, а внешний шарнир связывает полуось со ступицей ведущего колеса. Их совместная работа в паре обеспечивает передачу крутящего момента от двигателя машины к его ведущим колёсам независимо от нагрузки, типа дорожного покрытия, манеры вождения, других факторов.

Несколько слов о признаках неисправности

Граната относится к одному из самых надёжных долговечных узлов автомобиля, но и она может в некоторых случаях выйти из строя. Наиболее часто выходу из строя способствует проникновение пыли в рабочую зону ШРУС. Для защиты от её попадания предназначен резиновый пыльник, повреждение которого ускоряет износ шарнира. Если качественно и своевременно производится техническое обслуживание транспортного средства, он передвигается по хорошим дорогам, узел прослужит длительное время без ремонтов.

Шрус

Одним из характерных признаков, на которые должен обратить внимание владелец автомобиля с приводом на передние колёса, является появление посторонних звуков в районе ведущих колёс. Чаще всего это бывает хруст, пощёлкивание, скрежет. В таком случае производится замена повреждённого шарнира на новый узел. На фото ниже повреждённый пыльник ШРУС.

Как выбрать шарнир равных угловых скоростей

Фольксваген Поло зарекомендовал себя надёжным современным автомобилем. Его обслуживание и ремонт не потребуют больших финансовых затрат, следует только правильно выбирать расходные материалы для обслуживания или запасные части для ремонта. Наиболее приемлемый вариант, это использовать оригинальные запчасти для ремонта, но они имеют соответствующую стоимость.

Так оригинальный наружный пыльник ШРУС стоит примерно 1250 рублей, внутренний 1510 рублей. Оригинальная граната на седан обойдётся владельцу более чем 13 000 рублей.

Кроме оригинальных запасных частей многие владельцы приобретают узлы других известных производителей. Вам могут предложить изделия от компании FEBEST или Meyle.

Стоимость шарниров от этих компаний начинается от 2500 рублей. В комплекте с шарниром должен быть пыльник и хомуты его крепления.

Некоторые производители запасных частей в дополнение к комплекту предоставляют ступичную гайку. Также ремонтники могут рекомендовать продукцию торговых марок GKN, Lobro, LPR, GLO. Цена изделия может меняться в ту или иную сторону, это зависти от приобретаемого бренда.

Как заменить повреждённый ШРУС

Диагностика узлов и деталей трансмиссии машины показала, что требуется замены отслужившего свой срок шарнира равных угловых скоростей. Эту операцию можно доверить специалистам или выполнить самостоятельно. Для работы, кроме новых запасных частей, понадобиться инструмент и приспособления.

Шрус

Владельцу машины следует приготовить автомобильный домкрат, подставку под приподнятый автомобиль, набор гаечных ключей, головок, последние должны иметь двенадцатигранник. Также понадобятся отвёртки с плоским и крестообразным лезвием, набор головок Torx, плоскогубцы, молоток, съёмник рулевых тяг, ветошь. Порядок выполнения работы может быть таким:

  • С переднего колеса, на котором меняется повреждённый ШРУС, снимают колпак.
  • Двенадцатигранной головкой на 36 срывают колёсную гайку, после этого колёсные болты.
  • Далее автомобильным домкратом приподнимают переднюю часть машины и устанавливают на подставку.
  • После этого колесо снимают, а ступичную гайку вывинчивают полностью.
  • Теперь следует открутить ключом на 19 гайку рулевого наконечника и демонтировать его при помощи специального съёмника. Можно использовать молоток, но делать это следует осторожно, чтобы не повредить защитный чехол рулевого наконечника.
  • Доступу к полуоси мешает стойка амортизатора. Гайку её крепления ключом на 17 отворачивают, стойку отсоединяют. Фиксировать болт от проворачивания следует Торксом на 30.
  • Чтобы получить возможность для снятия полуоси с гранатами, нужно отсоединить от нижнего рычага шаровую опору. Ключом на 13 отворачивают три болта и отводят ступицу в сторону.
  • Доступ к полуоси открыт, можно её демонтировать. Понадобиться удлинитель длиной 75 см, звёздочка М8.
  • Перед началом работы тщательно очищают место крепления полуоси к коробке передач от грязи. Используют щётку по металлу, ветошь, другие доступные инструменты.
  • Далее фиксируют тормозной диск от проворачивания. Можно попросить помощника нажать педаль тормоза или иным способом предотвратить его проворачивание.
  • Звёздочкой М8 отворачивают крепёжные болты на коробке, к которым имеется доступ. Далее тормозной диск проворачивают на нужный угол и выворачивают остальные болты.
  • Теперь приступают к выпрессовке полуоси из ступицы. Выколотку устанавливают на полуось со стороны ступицы, а молотком аккуратно ударяют по ней, пока она не сдвинется с места.

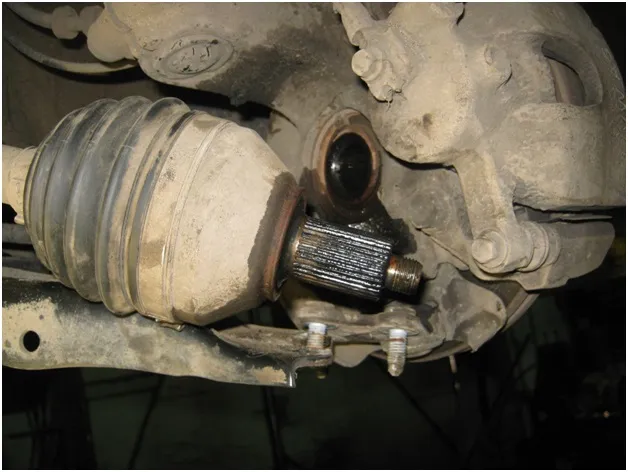

  • Ступицу отодвигают в сторону, вынимают полуось с гранатами из корпуса коробки передач.

Шрус

Снятие ШРУС с полуоси

Для замены повреждённых шарниров равных угловых скоростей их необходимо демонтировать с полуоси. В первую очередь нужно снять пыльники. Хомуты для их крепления одноразовые, поэтому их смело перерезают или откусывают кусачками. Защитный чехол отодвигают назад как можно дальше, повреждённый ШРУС сбивают деревянной проставкой с полуоси.

Шрус

На ней остаются стопорное кольцо, тарельчатая пружина, кольцо из пластика. Их небольшой отвёрткой удаляют с полуоси. Сборку производят в обратной последовательности. Перед фиксацией защитного чехла ШРУС в шарнир добавляют смазку.

Для контроля затяжки болтов и ступичной гайки желательно использовать динамометрический ключ. Момент затяжки болтов равен 40 Н*М, а ступичной гайки 50 Н*М. Гайки шаровой опоры и стойки амортизатора имеют пластиковую стопорящую вставку, поэтому их лучше заменить новыми.

Понравилась статья? Оцените
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд
Загрузка...
Комментарии посетителей
  1. Сергей

    Автор ты забыл написать что гайку ступицы после затяжки с усилием 50 н/м нужно довернуть на угол 45 градусов. Второе- написал вместо отвернуть стойку стабилизатора ( стойку амортизатора ) не все могут понять -зачем если потом откручиваем шаровую.
