Генератор и ремень на Camry 40

Всем хороши автомобили Тойота Камри 40 (поколения), но, к сожалению, они полностью не лишены каких-либо недостатков. Одним из слабых мест у Камри 40 (поколения) является навесное оборудование, а именно — генератор. В условиях сурового отечественного климата, езды с резкими ускорениями и замедлениями, частым простоем в пробках и т.д генератор далеко не всегда «выхаживает» положенные ему сроки службы.

В особенности если учесть тот факт, что камри очень серьезно оснащается электронными системами и компонентами, а все это оборудование требует мощного и качественного источника питания.

Перед Камри 40

Как определить поломку генератора

Чаще всего неисправность генератора и других элементов, связанных с ними, можно определить даже не заглядывая под капот. Если имеется недостаточная зарядка от генератора, то на работающем моторе (на ХХ) при включении дополнительных агрегатов их работа будет не такой, какой она должна быть на исправном автомобиле. Так, при включении фар, свет от них будет тусклее, чем обычно, а активация кондиционера или печки может приводить к заметному падению оборотов двигателя (вплоть до глушения мотора).

Причем, вышеуказанные проблемы могут исчезать на высоких оборотах двигателя (свыше 2000 оборотов).

Другим же способом определения неисправностей, связанных с генератором является контрольная лампа и стрелка/показания вольтметра (на модели камри 40 аналоговый прибор-стрелка контроля напряжения отсутствует, но эту информацию можно вывести на дисплей).

Контрольная лампа представляет собой иконку аккумулятора на приборной панели в салоне автомобиля. Обычно, при включении двигателя эта лампа может гореть несколько секунд, а потом исчезать — это абсолютно нормально. Если же контрольная лампа горит продолжительное время и не гаснет, либо мигает во время работы мотора, то это однозначно указывает на неисправности, связанные с генератором или другими электронными компонентами автомобиля.

Также стоит акцентировать внимание на том, что контрольная лампа должна загораться при пуске двигателя, причем загораться она должна ярко, не тусклее остальных индикаторов на приборной панели.

Тусклое свечение индикатора может указывать на проблемы, связанные с плохим контактом электропроводки цепи питания контрольной лампы или же неисправности выпрямительного блока. Если же индикатор при включении мотора не загорается вовсе, то это может говорить о поломке генератора, плохом контакте или неисправности электропроводки (предохранители, выключатели). Нередко это может указывать и неисправность или использование некачественной (разряженной) аккумуляторной батареи.

Генераторы на Камри

Автомобили Тойота Камри 40 (поколения) оснащаются определенным типом двигателя. Соответственно, в зависимости от того, какой двигатель установлен на машине, будет различаться и выбор генератора. Камри, колесящие просторы отечественных дорог обычно оснащаются двумя типами двигателей, это:

  • мотор 2,4 литра, модель (2AZ-FE);
  • мотор 3,5 литра (V6), модель (2GR-FE).

Остальные модификации не так часто встречаются на отечественном рынке и большим спросом у автолюбителей не пользуются. Поэтому сделаем акцент на вышеуказанных распространенных моделях.

Для моторов с объемом в 2.4 литра предназначены следующие генераторы:

  • генератор оригинальный Toyota (артикул — 2706028321), цена новой детали — от 28т.р б/у детали — от 5-8 т.р в зависимости от состояния;
  • генератор Denso (артикул — DAN952), цена новой детали — от 10,5 т.р., б/у детали — от 3-4 т.р в зависимости от состояния;
  • генератор Nipparts (артикул — N5112116), цена детали — от 8т.р;
  • генератор JapanParts (артикул — ALT917), цена детали — от 8т.р.

Для моторов с объемом в 3.5 литра предназначены следующие генераторы:

  • генератор оригинальный Toyota (артикул — 270600P141), цена новой детали — от 30т.р б/у детали — от 6 т.р в зависимости от состояния;
  • генератор BOSCH (артикул — 0986UR0401), цена новой детали — от 18 т.р б/у детали — от 4-6 т.р в зависимости от состояния;
  • генератор ASHUKI (артикул — T400-25), цена детали — от 8-9т.р.

Ремень генератора, возможные проблемы и его замена

Очень часто проблемы с генератором вызваны неисправностями сопутствующих элементов, таких как обгонная муфта, промежуточный ролик натяжителя, подшипники шкива генератора и, непосредственно, приводной ремень генератора. Чаще всего типичные проблемы (слабая зарядка и т.п) возникают из-за износа подшипников и ремня генератора.

Давайте разберем, как производится замена ремня генератора, а также выберем хороший и качественный ремень из представленных на рынке. Начнем с выбора. На рынке представлено большое количество ремней, взглянем на самые ходовые и надежные:

Для двигателей с объемом 2.4:

  • ремень оригинальный Toyota (артикул — 90916-A2011), цена — от 3500р.;
  • ремень Contitech (артикул — 7PK1910), цена — от 1000р.;
  • ремень Gates (артикул — 7PK1905), цена – от 800р.;
  • ремень Nipparts (артикул — J1040875), цена — от 800р.

Для двигателей с объемом 3.5:

  • ремень Gates (артикул — 7PK2090), цена – от 1200р.;
  • ремень Nipparts (артикул — N1071930), цена — от 1600р.

Замена ремня генератора производится следующим образом:

Для выполнения работ необходимы следующие инструменты:

  • домкрат;
  • набор отверток;
  • набор ключей (на 10 и на 14);
  • головка «на 17»;
  • пассатижи;
  • новый ремень,
  • новый натяжной ролик

Используя домкрат поддомкрачиваем автомобиль за правый порог. Затем, используя балонный ключ откручиваем правое переднее колесо.

Схема

Теперь, когда ничего лишнее не мешает — снимаем подкрылок автомобиля. Как только подкрылок снят — шестигранным ключом отворачиваем крепление устройства натяжителя и плавно сдвигаем его вниз.

Устройство

Для автомобилей с двигателем 2.4 для замены ремня не потребуется поддомкрачивание автомобиля и снятие колеса, все манипуляции можно выполнять из подкапотного пространства.

Крутим и сдвигаем вниз до тех пор, пока отверстие в устройстве натяжителя не совпадет с отверстием в самом кронштейне натяжителя.

Натяжитель

После чего, используя отвертку или штифт вставляем инструмент в полученное отверстие, тем самым фиксируя рычаг натяжителя.

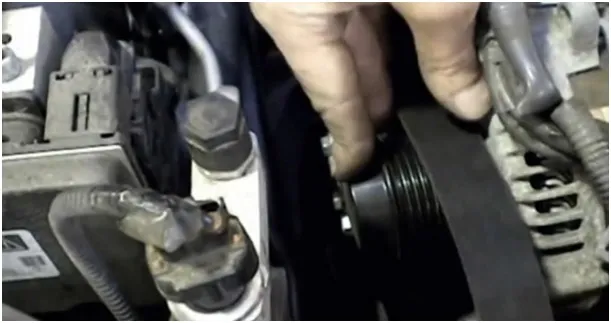

Теперь можно спокойно извлечь приводной ремень.

Приводный ремень

На место старого ремня устанавливаем новый, также устанавливаем новый натяжной ролик на место старого. После чего возвращаем натяжное устройство в прежнее положение, проверяем уровень затяжки.

Теперь ключом проворачиваем коленвал с целью проверки правильности установки ремня на шкив. Собираем все остальные детали в обратном порядке.

Замена генератора

В случае, если проблема оказалась серьезнее и одной заменой натяжного ролика и приводного ремня не обойтись — приходится снимать генератор и разбираться в возможных проблемах. Замена генератора процедура не шибко сложная, тем не менее, она требует определенных навыков и наличия базового комплекта инструментов.

Обычно, возможные неисправности генератора связаны со следующими проблемами:

  • поломка, чаще преждевременный износ щетки (одной или нескольких щеток) генератора;
  • поломка реле-зарядки, при такой проблеме генератор может как вовсе не работать, так и не регулировать напряжение выходного тока, а это очень сильно может отразиться негативным образом на состоянии других узлов электропроводки.

Для замены генератора необходим базовый набор инструментов:

  • домкрат;
  • набор отверток;
  • набор ключей;
  • набор торцевых головок с удлинителем;
  • пассатижи.

Процесс замены генератора осуществляется также как и замена приводного ремня, точнее все начинается с первых нескольких пунктов.

Используя домкрат поддомкрачиваем автомобиль за правый порог. Затем, используя балонный ключ откручиваем правое переднее колесо. Теперь, когда ничего лишнее не мешает — снимаем подкрылок автомобиля. Затем необходимо снять клеммы с аккумулятора и пластиковую защиту роликов навесных агрегатов.

После чего откручиваем планку крепления радиатора охлаждения. И снимаем разъем (пластиковую фишку) управления генератора. Также откручиваем красный (плюсовой) провод от клеммы на генераторе.

Генератор

Теперь снимаем приводной ремень генератора.

Генератор

Осталось только открутить крепежные болты генератора (1 сверху, 2 с передней стороны, 1 сзади, для откручивания болтов используем торцевую головку с удлинителем). Желательно откручивать болты в следующем порядке: сначала сзади, потом 1 болт спереди, затем 1 болт сверху и последний болт снова спереди.

Генератор

Теперь, радиатор охлаждения немного сдвигается в сторону и извлекается генератор.

Далее — в зависимости от навыков и умений можно самому диагностировать характер поломки генератора или доверить его профессионалам по ремонту.

Устанавливать генератор на автомобиль нужно в обратной последовательности. Крепежные болты следует затягивать с усилием ~50Нм.
