Глушитель Camry 40: номера банки, труб и прокладок для 2,4 и 3,5
Глушитель на Camry 40 у 2,4 и 3,5 разный, и это не только задняя банка: у каждого мотора свои приёмная труба, средняя часть и основной глушитель. Все узлы выпуска неразборные — при прогаре меняют узел целиком, а кольца на фланцах каждый раз ставят новые. Чаще всего владельцы ищут основной глушитель: он прогорает сверху.
Ниже номера Toyota по мотору и году, прокладки фланцев, порядок замены по руководству по ремонту и что владельцы говорят о ремонте и сварке.
| Деталь | Для каких машин | Оригинал | Аналоги |
|---|---|---|---|
| Основной глушитель (задняя банка) | 2,4 | 17430-28720 | Polmo 26.295 |
| Промежуточная труба с дополнительным глушителем | 2,4 | 17420-28470 | Polmo 26.294 |
| Приёмная труба с нейтрализатором | 2,4 | 17410-28551 | |
| Приёмная труба, Евро-5 | 2,4, выпуск с 08.2010 | 17410-28670 | |
| Основной глушитель | 3,5 V6, выпуск с 02.2008 | 17430-31821 | |
| Основной глушитель, ранний | 3,5 V6, выпуск до 02.2008 | 17430-31471 | |
| Промежуточная труба | 3,5 V6, выпуск с 02.2008 | 17420-31322 | |
| Промежуточная труба, ранняя | 3,5 V6, выпуск до 02.2008 | 17420-31091 | |
| Приёмная труба | 3,5 V6 | 17410-31540 | |
| Приёмная труба, Евро-5 | 3,5 V6, выпуск с 08.2010 | 17410-31C80 | |
| Прокладка приёмной трубы (к коллектору) | 2,4 | 90917-06090 | Elring 522.170 |
| Прокладка приёмной трубы (к коллектору) | 3,5 V6 | 90917-06089 | |
| Прокладка между приёмной трубой и средней частью | 2,4 и 3,5 | 90917-06045 | |
| Прокладка основного глушителя | 2,4 и 3,5 | 90917-06076 |
Реклама i
Рекламодатель: ООО «ГРИНЛАЙТ». ИНН 5401359124. erid: 2bL9aMPo2e49hMef4piUd4V2My
Все детали выпуска по мотору — на странице подбора катализатора и глушителя Camry XV40.
Как подобрать глушитель
Мотор — по ПТС. У 2,4 основной глушитель 17430-28720 на все годы, средняя часть 17420-28470. У 3,5 номера сменились в 02.2008: основной глушитель 17430-31471 стоял до этой даты, 17430-31821 — после; промежуточная труба — 17420-31091 и 17420-31322.
Глушитель от 3,5 на 2,4 каталог не подтверждает — номера разные. Прокладки между средней частью и основным глушителем (90917-06076) и между приёмной трубой и средней частью (90917-06045) у обоих моторов общие, прокладка приёмной трубы у каждого своя.
Аналоги с Camry 40 в применимости нашлись только у Polmo — на основной глушитель и среднюю часть 2,4 — и у Elring на прокладку 90917-06090. Для 3,5 в блоке только оригиналы.
Из чего состоит выпуск
По книге газы идут из катколлектора в приёмную трубу со встроенным дополнительным нейтрализатором, оттуда — в дополнительный и основной глушители. На приёмной трубе стоит нижний датчик кислорода. Фланцы между узлами уплотнены металлоармированными кольцами, вся система висит на шести резиновых подушках, над трубами и глушителями — термоэкраны.
Ремонт книга не предлагает: при прогаре и сквозной коррозии узлы меняют в сборе. Заплатка с хомутами — только временно, чтобы доехать до сервиса.
Как поменять основной глушитель и среднюю часть
Порядок — по руководству «Третий Рим», раздел снят на 2,4. Понадобятся ключи на 12 и 14 и плоская отвёртка. Резьбовые концы шпилек перед работой почистите металлической щёткой и обработайте проникающей смазкой.
- Основной глушитель: поддев отвёрткой, снимите с кронштейнов три его подушки.
- Отверните две гайки и разъедините фланцы дополнительного и основного глушителей, снимите основной глушитель.
- Поставьте новый в обратном порядке, кольцо между фланцами — новое.
- Средняя часть (дополнительный глушитель): снимите подушки с переднего и заднего кронштейнов.
- Отверните две гайки и разъедините фланцы дополнительного и основного глушителей.
- Отверните две гайки фланца дополнительного глушителя и приёмной трубы и снимите его.
- Соберите в обратном порядке с новыми кольцами на фланцах.
Приёмную трубу снимают после брызговиков двигателя: разъедините колодку датчика кислорода, отверните две гайки скобы переднего крепления и две гайки фланца катколлектора, выведите кронштейн трубы из подушки. Подушку, если её меняете, для облегчения установки смажьте мыльным раствором.
Владельцы предупреждают: при работе с трубами легко отщёлкнуть разъём нижнего датчика кислорода — после сборки загорится Check Engine. Проверьте колодку, прежде чем опускать машину.
Опыт владельцев
Частая проблема Камри 40: прогорает сверху глушитель…
Сверху банки прогнило по шву, как я понимаю. Стоит ремонтировать или купить другой? Оригинал 50 тыс. сильно дорого
Сварка нержавейкой спасёт. Но стоит как б/у банка. Остальное заржавеет быстрее, чем сам глушитель, поэтому только замена

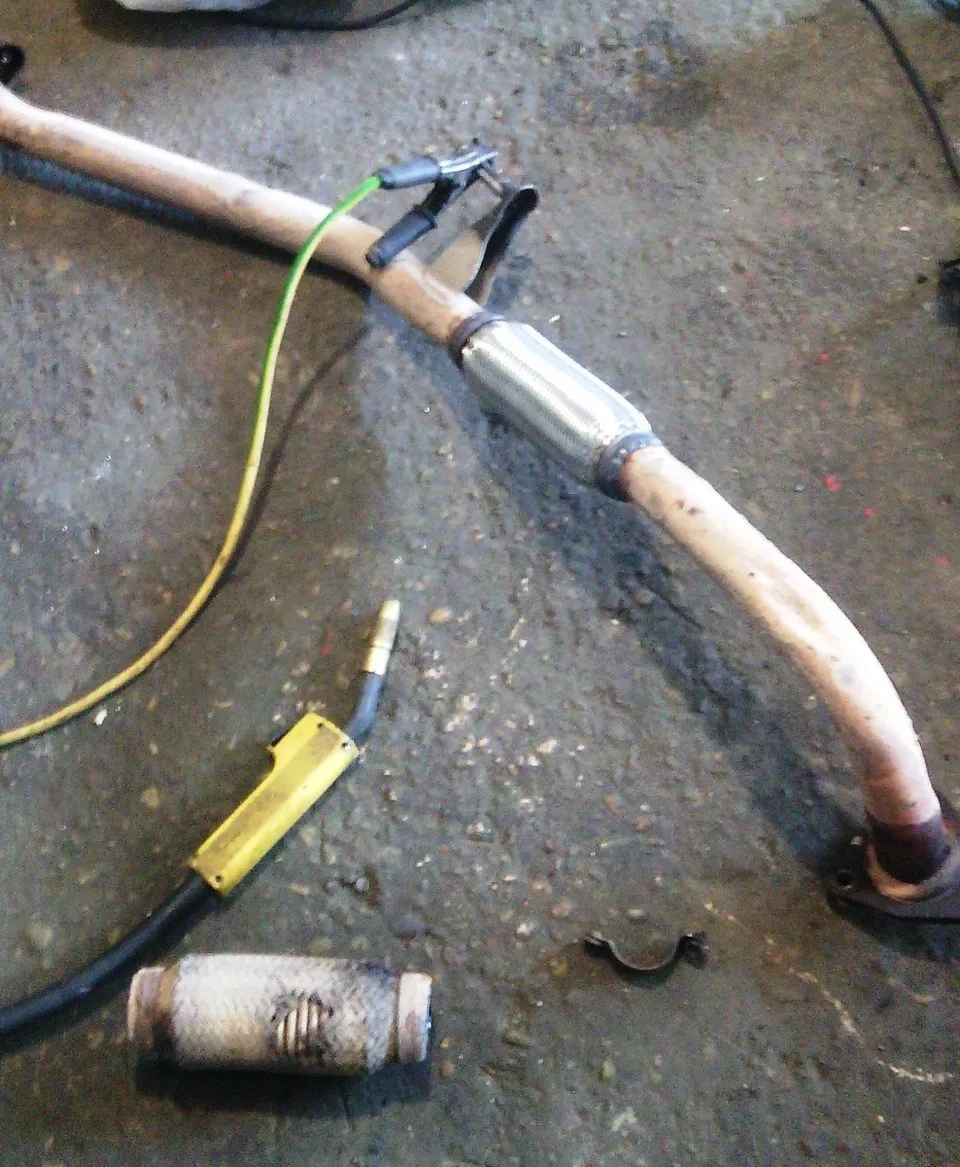

Гофру в выхлопной переваривал, сразу загорелся чек) когда снимали или ставили обратно выхлопную, лямбда отщёлкнулась.
Вопросы и ответы
Какой основной глушитель на Camry 40 2,4?
17430-28720, аналог Polmo 26.295. Прокладка перед ним — 90917-06076.
Подойдёт ли задний глушитель от 3,5 на 2,4?
Каталог Toyota это не подтверждает: у 3,5 свой основной глушитель — 17430-31821 (до 02.2008 — 17430-31471).
Можно ли заварить прогоревшую банку?
Книга считает узлы выпуска неразборными и при прогаре меняет их в сборе, заплатку допускает только временно. Владельцы пишут, что сварка нержавейкой стоит как б/у банка.
Какие прокладки брать при замене?
Между средней частью и основным глушителем — 90917-06076, между приёмной трубой и средней частью — 90917-06045. Кольцо приёмной трубы к коллектору: 90917-06090 на 2,4, 90917-06089 на 3,5.
Для Toyota Camry XV50 и XV55 (2011–2018) часть деталей другая — номера для них: Катализатор и глушитель для Camry XV50 и XV55 — подбор по мотору.
Для Toyota Camry XV70 (2017–2024) часть деталей другая — номера для них: Катализатор и глушитель для Camry XV70 — подбор по мотору.
Главное перед покупкой
2,4: основной глушитель 17430-28720 (Polmo 26.295), средняя часть 17420-28470 (Polmo 26.294), приёмная труба 17410-28551 (Евро-5 — 17410-28670). 3,5: основной глушитель 17430-31821 (до 02.2008 — 17430-31471), промежуточная труба 17420-31322 (раньше 17420-31091), приёмная 17410-31540. Прокладки 90917-06076 и 90917-06045 общие.
Посмотрите, какой узел прогорел, — меняют только его, с новыми кольцами на обоих фланцах. Для 3,5 сверьте дату выпуска с 02.2008. Катализатор и приёмная труба — в статье «Катализатор на Toyota Camry 40», датчики кислорода — «Кислородный датчик Camry 40», все номера — на странице подбора выпуска Camry XV40.
