Подвеска Лада Гранта: устройство, клиренс и что стучит
Подвеска у Гранты простая: спереди McPherson, сзади полузависимая балка. Поэтому и стучать в ней может ограниченный набор деталей — но владельцы регулярно меняют не то: рейку вместо опоры, амортизаторы вместо стоек стабилизатора. Иногда стучит вообще не подвеска.
Ниже — как устроена подвеска, какой у Гранты клиренс по руководству, что чаще всего оказывается причиной стука и где искать номера нужной детали.
Как устроена подвеска Гранты
Спереди — McPherson: стойка с амортизатором и пружиной, сверху верхняя опора с подшипником, снизу поперечный рычаг с шаровой опорой, продольная растяжка, которая крепится к кузову кронштейном («крабом»), и стабилизатор на двух стойках («яйцах»).
Сзади — полузависимая балка: два продольных рычага, соединённых U-образной поперечиной, пружины и амортизаторы. Балка крепится к кузову на двух сайлентблоках, ступицы с подшипниками сидят на осях.
| Узел | Что в нём стучит или гудит | Где номера |
|---|---|---|
| Стойки и амортизаторы | амортизатор, опора, опорный подшипник, отбойник | подбор стоек |
| Пружины | сломанный виток, скрип на чашке | подбор пружин |
| Стабилизатор | стойки и втулки | подбор стоек стабилизатора |
| Рычаги | шаровая, сайлентблоки, растяжка, болт рычага | подбор рычагов |
| Ступицы | гул подшипника | подбор ступиц |

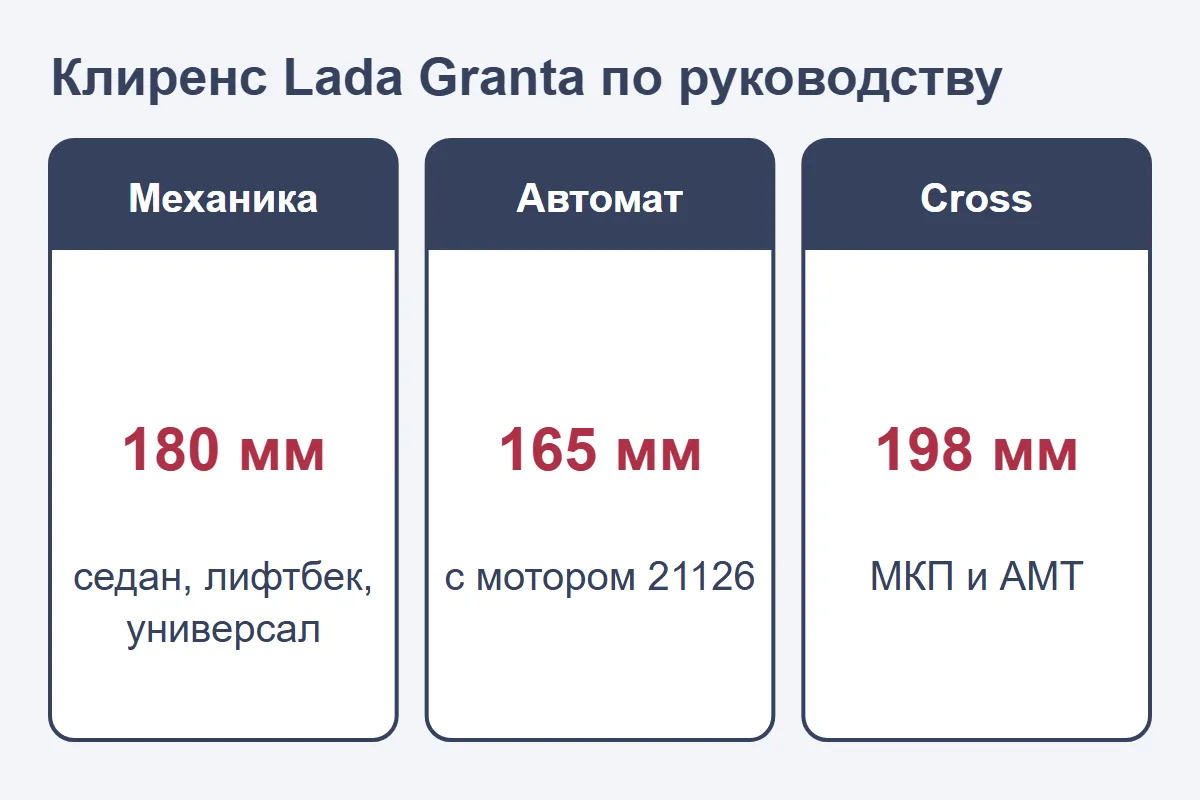

Клиренс Гранты по руководству
| Кузов | С механикой | С автоматом (мотор 21126) |
|---|---|---|
| Седан, лифтбек, универсал | 180 мм | 165 мм |
| Cross | 198 мм (механика и робот) | — |
Это просвет при снаряжённой массе. При полной нагрузке под картером остаётся 160 мм у седана, лифтбека и универсала и 182 мм у Cross. Клиренс лифтбека Active Cross в руководстве 2024 года мы не нашли. Если машина заметно ниже этих цифр без занижения — проверьте пружины: они ломаются, и обломанный кончик витка легко не заметить.
Что стучит чаще всего
Мы прошли сообщения владельцев со словами «стук», «брякает», «дребезжит» и посмотрели, какую деталь называют виновником. Чаще всего это рулевая рейка и её карданчик, стойки и амортизаторы, суппорты и колодки, ШРУС, шаровые, опорные подшипники и пружины. Реже — сайлентблоки, рулевые наконечники, ступичные подшипники, стойки стабилизатора, выхлоп и задняя балка. Подсчёт грубый, но порядок показательный.
- Опоры и опорные подшипники. Стук спереди на неровностях, скрип, слышный в салоне. Владелец Гранты Спорт избавился от стука, поставив опоры SS20 Gold. Подробнее — в статье о стойках и опорах Гранты.
- Стойки стабилизатора и песок под ними. Стук на мелких неровностях. Владелец по ошибке поменял заводские амортизаторы, а стучал песок под «яйцами», который тёр стабилизатор. Как проверить — в статье о стойках стабилизатора.
- Отбойники. Владелец снял стойку — от нижней резинки почти ничего не осталось, стук был в ней.
- Незатянутый болт рычага. Два владельца искали стук по всей машине, а ослаб болт рычага; у одного из них стук был сзади. Моменты — в статье о рычагах Гранты.
- Шаровые. Проверка — по зазору между диском и рычагом, предел 0,8 мм; как менять — в статье о шаровой опоре.
- Рулевое. Рейку часто «назначают» виноватой, но у владельца после замены рейки стук не пропал. У другого стучали рулевой наконечник и подшипник стойки. Подробнее — о рулевой рейке Гранты.
- Ступичный подшипник обычно не стучит, а гудит, и гул растёт со скоростью. Номера и замена — в статье о ступичных подшипниках.
Стучит, но не подвеска
Прежде чем покупать детали, исключите очевидное. У владельцев стук «в подвеске» оказывался льдом в бачке омывателя, крышкой бензобака, глушителем, который бьёт по балке, и треснувшим кронштейном. На Cross владелец заметил, что из-за большого клиренса стабилизатор бьётся о стойки, если быстро переезжать «лежачих полицейских».
Если стук не находится на подъёмнике, попросите помощника покачать машину или проехать при вас по плохой дороге: стойку стабилизатора и опору часто выдаёт только нагрузка.
Углы установки колёс
После замены стоек, рычагов, растяжки или краба углы проверяют на стенде. По ремонтной книге для машины под нагрузкой 320 кг: развал −0°30′…+0°30′, схождение −1…+1 мм, продольный наклон 1–2°. Развал регулируют верхним эксцентриковым болтом стойки, продольный наклон — шайбами на растяжке. Поэтому при разборке стойки болт метят, а шайбы растяжки считают.
Опыт владельцев
У самого был такой стук, всё перерыл, потом случайно обнаружилось, что болт рычага не затянут. Затянул — и пропал стук.
Мне мой мастер говорил, что рейка как новая, а стук как будто рейке хана. Вот и купил новую, поменяли — стук не пропал.
У меня сегодня застучало что-то с правой стороны, подумал, что-то в подвеске, — оказалось, лёд в бачке омывателя.
На кроссах, знаю, из-за увеличенного клиренса стабы об стойки бьются, если выше 20 «полицейские» проезжаешь.
Вопросы и ответы
Какой клиренс у Лады Гранты?
По руководству — 180 мм у седана, лифтбека и универсала с механикой, 165 мм с автоматом, 198 мм у Cross.
Какая подвеска на Гранте?
Спереди McPherson с нижним рычагом и растяжкой, сзади полузависимая балка с пружинами и амортизаторами.
Что стучит спереди на кочках?
Чаще всего владельцы находят опоры и опорные подшипники, стойки стабилизатора, шаровые, рулевые наконечники и рейку. Проверьте и затяжку болта рычага.
Нужен ли развал после замены стоек?
Да: верхний болт стойки эксцентриковый и задаёт развал. Даже с метками углы проверяют на стенде.
Чем отличается подвеска Granta Cross?
Клиренс 198 мм против 180. Стойки в каталоге свои (21928-…-50), пружины, по словам владельцев, выше почти на 2 см.
Главное перед покупкой
Не покупайте детали подвески по звуку «на слух мастера»: сначала найдите узел на подъёмнике и под нагрузкой, проверьте затяжку болтов рычагов и исключите посторонние стуки — бачок, бензобак, глушитель. Самые частые находки владельцев — опоры, стойки стабилизатора с песком под ними, отбойники и шаровые.
Номер берите со страницы подбора своего узла, а после замены стоек, рычагов или растяжки сразу заезжайте на развал-схождение.
