Камера заднего вида на Chevrolet Cruze

Для выполнения движения задним ходом или парковки автовладельцу необходимо знать расстояние до препятствия, удар об которое приведет к повреждению автомобиля.

Для этих целей на Шевроле Круз возможна установка камеры заднего вида. Осуществив ее подключение к головному устройству мультмедия системы или использовав специальное зеркало с жидкокристаллическим экраном, автовладелец получает помощь в ощущении габаритов своего транспортного средства.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Инструменты, необходимые для монтажа камеры заднего вида

Для того, чтобы установить камеру, например, Mylink на автомобиль Chevrolet Cruze потребуется перечень инструментов приведенных в таблице ниже.

НаименованиеПримечание
Специальный инструмент для демонтажа декоративных пистоновМожно заменить отверткой с плоским жалом
КлючЖелательно иметь набор ключей различных размеров
ОтверткаС крестовым и плоским лезвием
МультиметрДля прозвонки цепей

Также в процессе монтажа могут потребоваться ветошь для очистки загрязнений, нож для зачистки изоляции и изолента для безопасного соединения проводов.

Процедура монтажа камеры заднего вида на Шевроле Круз

Процесс монтажа камеры не особо сложен, но потребует определенных знаний в прокладке проводки и умении работать руками. Для успешной установки девайса необходимо придерживаться инструкции приведенной ниже.

  • Приобретая камеру необходимо учитывать на какой тип кузова она рассчитана. Корпуса камеры имеют различные виды крепления. Для седана использованы два самореза, а в хэтчбек устройства монтируются при помощи пластиковых защелок.

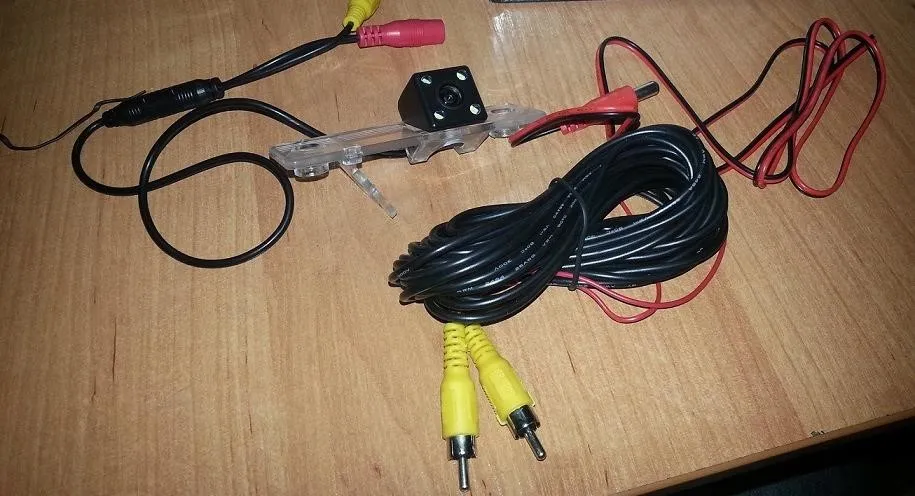

Распакованная камера

  • Монтаж камеры предполагается в посадочное место, в котором установлено штатная подсветка номера.

Камера и подсветка номера

  • Монтаж сопровождается снятием обшивки в багажнике. Необходимо получить доступ к месту прокладки проводки. Один из оптимальных вводов кабеля обозначен на фото ниже красным кружочком.

  • Производя прокладку шлейфов, необходимо следить, чтобы не появлялось мест, куда в последующем может попасть вода.

Процесс монтажа камеры

  • Демонтировать плафон подсветки государственного номера.

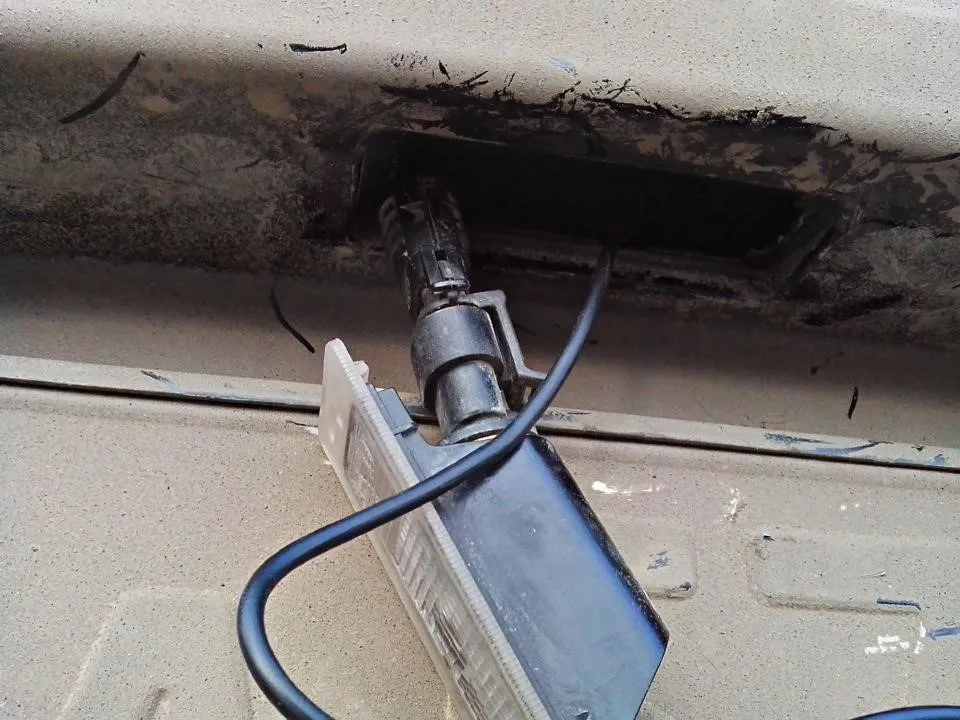

Левый плафон подсветки номера

  • Вывести провода камеры по гермоводу в передней части автомобиля. Следует учитывать наличие внутри канала солидола. Для предотвращения пачкания салона рекомендуется протереть кабели ветошью.

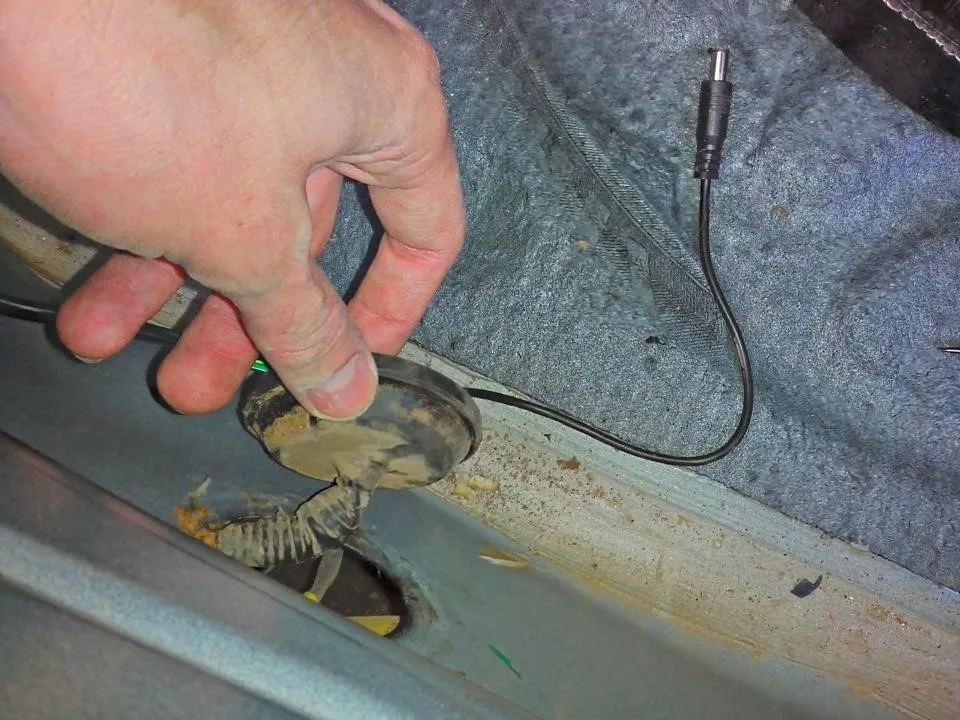

Выведенные по гермоводу провода камеры заднего вида

  • Выведенные кабели необходимо подключить к головному устройству мультмедия системы или специальному зеркалу заднего вида, либо отдельному экрану в зависимости от того, как запланирована передняя компоновка монтажа камеры заднего вида.

  • Завершить монтаж камеры в задней части автомобиля.

Смонтированная камера

  • Проконтролировать работу девайса.

Изображение на экране ГУ мультмедиа системы

Использование камеры, предназначенной для седана, на других видах кузовов

Если у автовладельца есть камера на седан, то существуют способы монтажа ее на хэтчбек или универсал. Для этого необходимо воспользоваться инструкцией приведенной ниже.

  • На фото ниже представлена камера заднего хода «Майлинк», предназначенная для седанов. Для монтажа на хэтчбек либо универсал потребуется небольшая ее переделка.

Распакованная камера заднего вида Mylink

  • На автомобиля Шевроле Круз в кузовах хэтчбек и универсал имеется специальная декоративная вставка, предназначение которой заключается в штатном размещении камеры заднего вида с завода в некоторых комплектациях авто.

Декоративная вставка

  • Для монтажа камеры необходимо изъять заглушку.

Демонтированная декоративная заглушка

  • При невозможности монтажа камеры в посадочное место по причине неподходящего корпуса, можно применить альтернативный вариант фиксации устройства при помощи универсального клея.

Инструменты необходимые для монтажа камеры

  • Подготовить камеру к монтажу путем удаления ненужных элементов корпуса.

Часть корпуса мешающая монтажу

  • Сделать отверстие под камеру.

Отверстие под камеру

  • Зафиксировать камеру при помощи клея.

Подготовленная к монтажу на автомобиль камера

  • Установить устройство на автомобиль.

Камера на Шевроле Круз

  • Произвести монтаж проводов.

Прокладка проводов

  • Подключить камеру к головному устройству мультмедия системы.

Подключение камеры к ГУ

  • Смонтировать элементы центральной консоли.

Центральная консоль в процессе сборки

  • Проконтролировать работоспособность системы.

Вид на экране
