Вентилятор радиатора Toyota Camry 40: моторы, номера, замена

На Toyota Camry 40 за радиатором стоят два электровентилятора в общем кожухе. Работают они парой: блок управления мотором меняет скорость, переключая их с последовательного подключения на параллельное, поэтому оба крутятся медленно или оба быстро. Если в жару или с кондиционером мотор греется, а крутится только один — второй встал, и чаще всего виноват его электромотор.

Ниже — номера моторов вентиляторов по каталогу Toyota, как снять кожух и поменять мотор по руководству по ремонту и что делают владельцы, когда новый мотор ждать долго.

Вентиляторы радиатора Toyota Camry 40: работа парой, крепление мотора
Два вентилятора на одном кожухе работают вместе. Мотор держится на кожухе тремя винтами, а кожух снимают, не трогая радиатор.

Какой мотор вентилятора купить

Моторы вентиляторов радиатора Toyota Camry 40
Деталь Для каких машин Оригинал Аналоги
Мотор вентилятора № 1, левый 2,4 2AZ-FE 16363-23010
Мотор вентилятора № 2, правый 2,4 2AZ-FE 16363-28230 Ackoja A70-01-0038
Мотор вентилятора правый 3,5 V6 2GR-FE 16363-31090 Ackoja A70-01-0026
Реклама i

Рекламодатель: ООО «ГРИНЛАЙТ». ИНН 5401359124. erid: 2bL9aMPo2e49hMef4piUd4V2My

У 2,4 моторы левого и правого вентиляторов разные — не берите два одинаковых. Номера 2,4 подтверждены каталогом Toyota, и владелец 2,4 называет те же: левый 16363-23010, правый 16363-28230. Для 3,5 открытый каталог моторов не показал: номер 16363-31090 мы нашли только в каталоге аналога Ackoja (правый мотор) и в вопросе владельца — перед покупкой сверьте его по VIN. Номера левого мотора 3,5 у нас нет. Моторы и другие детали радиатора — на странице подбора Camry 40.

Как проверить, что встал вентилятор

Прогрейте мотор или включите кондиционер и откройте капот: должны крутиться оба. Стоит один — постучите по его мотору рукояткой отвёртки. Если мотор дёрнулся и пошёл, дело почти наверняка в щётках. Не крутится вовсе — проверьте разъём и предохранители: по руководству вентиляторы не включаются и из-за обрыва цепи, реле, дополнительного сопротивления или датчика температуры — о предохранителях в статье про предохранители Camry 40.

Не спешите с помпой: владелец 2,4, у которого мотор грелся на подъёмах в горы с кондиционером, уже купил новую помпу, прежде чем нашёл стоящий левый вентилятор. После ремонта мотора вентилятора перегрев ушёл, а помпа осталась в запасе.

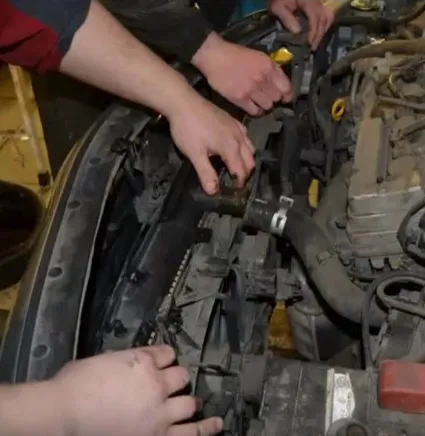

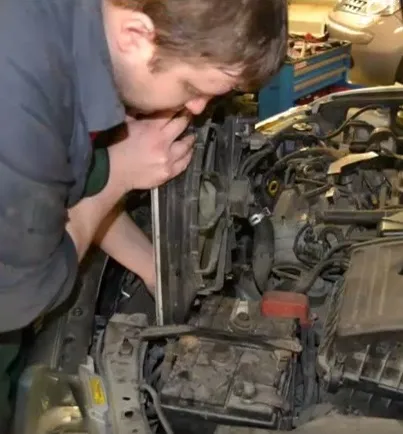

Как снять вентиляторы и поменять мотор

Порядок — по руководству по ремонту (в книге — на моторе 2,4). Сначала снимают кожух с вентиляторами.

  1. Отсоедините минусовую клемму, снимите воздушный фильтр и аккумулятор.
  2. Слейте охлаждающую жидкость — подробно в статье об охлаждающей жидкости Camry 40.
  3. Пассатижами сдвиньте хомут и снимите подводящий шланг с патрубка радиатора.
  4. Отсоедините колодки жгута от правого и левого вентиляторов, снимите с кожуха три держателя жгута и отведите провода.
  5. Сжимая лепестки фиксаторов, освободите три крепления кожуха к верхнему бачку радиатора и выньте кожух с вентиляторами.

Дальше, по разделу об электрооборудовании, мотор снимают с кожуха. Нужны ключ на 10, головка на 12 и отвёртки.

  1. Отсоедините колодку жгута от кожуха и освободите провода мотора из держателей.
  2. Выверните два болта и снимите теплозащитный экран мотора.
  3. Отверните гайку крепления крыльчатки и снимите крыльчатку с вала.
  4. Выверните три винта и снимите мотор с кожуха.
  5. Поставьте новый мотор в обратном порядке. Второй мотор меняют так же — теплозащитного экрана на нём нет.
  6. Поставьте кожух, залейте жидкость и удалите воздух.

Опыт владельцев

…как выяснилось, на 40-ке дорестайлинге 2.4 на диффузоре радиаторов у нас работать должны оба вентилятора синхронно, либо оба медленно, либо оба быстро… И выяснилось, что левый стоит. Постучал рукояткой отвёртки, чуть еле стал крутиться… щётка одна в 0 стёрлась.

Владелец Toyota Camry XV40, 2,4

Проблема в вентиляторе охлаждения. Стёрлись щётки мотора вентилятора левого. Щётки по размеру взял от генератора.

Владелец Toyota Camry XV40

Вентиляторы менял, аналог поставил и не парюсь)

Владелец Toyota Camry XV40

Вопросы и ответы

Должны ли крутиться оба вентилятора?

Да. По руководству вентиляторы переключаются с последовательного подключения на параллельное — это два режима скорости для обоих сразу. Один стоит — неисправен его мотор или цепь.

Одинаковые ли моторы левого и правого вентилятора?

У 2,4 — нет: левый 16363-23010, правый 16363-28230 (аналог Ackoja A70-01-0038).

Нужно ли снимать радиатор, чтобы поменять мотор?

Нет. Кожух с вентиляторами снимается с радиатора, мотор держится на кожухе тремя винтами. Жидкость сливают, потому что снимают подводящий шланг радиатора.

Можно ли перебрать мотор, а не покупать новый?

Владельцы перебирают: меняют стёртые щётки, чистят мотор. Порядка ремонта мотора в руководстве нет, по книге мотор меняют целиком.

Для Toyota Camry XV50 и XV55 (2011–2018) часть деталей другая — номера для них: Радиатор охлаждения Toyota Camry 50 и 55: номер, крышка и замена.

Для Toyota Camry XV70 (2017–2024) часть деталей другая — номера для них: Радиатор охлаждения для Camry XV70 — подбор по мотору.

Главное перед покупкой

Определите, какой вентилятор стоит. На 2,4 левый мотор — 16363-23010, правый — 16363-28230 (Ackoja A70-01-0038). На 3,5 правый — 16363-31090 (Ackoja A70-01-0026), но этот номер сверьте по VIN: каталогом Toyota он у нас не подтверждён.

Для замены понадобится охлаждающая жидкость на долив после слива. Если мотор уже перегревался, проверьте крышку радиатора и термостат. Номера — на странице подбора Camry 40.
