Суппорты Haval Jolion: номера, ремкомплекты Frenkit и сервисный режим ручника
Суппорт Haval Jolion в сборе стоит дорого, а дилеры ремкомплектов не продают — только суппорт целиком. Но ремкомплекты есть у Frenkit, их подбирают по номеру суппорта и диаметру поршня. Передние суппорты зависят от тормозного диска (310 или 320 мм), задние — от привода. Самые частые беды у владельцев — рваный пыльник поршня и сухие направляющие с завода.
Ниже — номера суппортов и ремкомплектов, что ломается и как развести задние поршни с электроручником.
Номера суппортов
| Суппорт | Левый | Правый |
|---|---|---|
| Передний, диск 310 мм | 3501105XGW02A | 3501106XGW02A |
| Передний, диск 320 мм | 3501100AKR02A | 3501200AKR02A |
| Задний, 2WD | 3502100XGW02A | 3502101XGW02A |
| Задний, 4WD | 3502105XGW02A | 3502106XGW02A |
| Мотор электроручника | 3502330BKY00A | |
Тормоза 320 мм стоят на 4WD, но, по словам владельцев, с середины 2023 года их ставили и на часть 2WD; у другого владельца с машиной сентября 2023 года суппорты остались под 310 мм. Проверяйте номер на своём суппорте. Как узнать свой тормозной диск — в статье о тормозных дисках Haval Jolion. Номера — на странице подбора суппортов для Haval Jolion.
Ремкомплекты
У дилера пыльник поршня продают только с суппортом: владельцу насчитали 43 тыс. ₽ за суппорт и 10 тыс. за работу. Ремкомплекты Frenkit подбираются по оригинальному номеру:
| Суппорт | Поршень | Ремкомплект Frenkit |
|---|---|---|
| Передний 3501105XGW02A (310 мм) | 57 мм | 257139; с поршнем — 257832; направляющие — 810244 |
| Задний 3502100XGW02A (2WD) | 34 мм | 234095; с поршнем — 234992; направляющие — 808056 |
| Задний 3502105XGW02A (4WD) | 38 мм | 238188; с поршнем — 238893; направляющие — 808056 |
Владелец 2WD до рестайлинга сам измерил поршень (57 мм) и поставил пыльники Frenkit 257060 — подошли идеально. По каталогу Frenkit для этого суппорта указан другой номер — 257139. Для переднего суппорта 320 мм ремкомплекта Frenkit по номеру нет, владельцы 4WD его тоже не нашли.
Что ломается

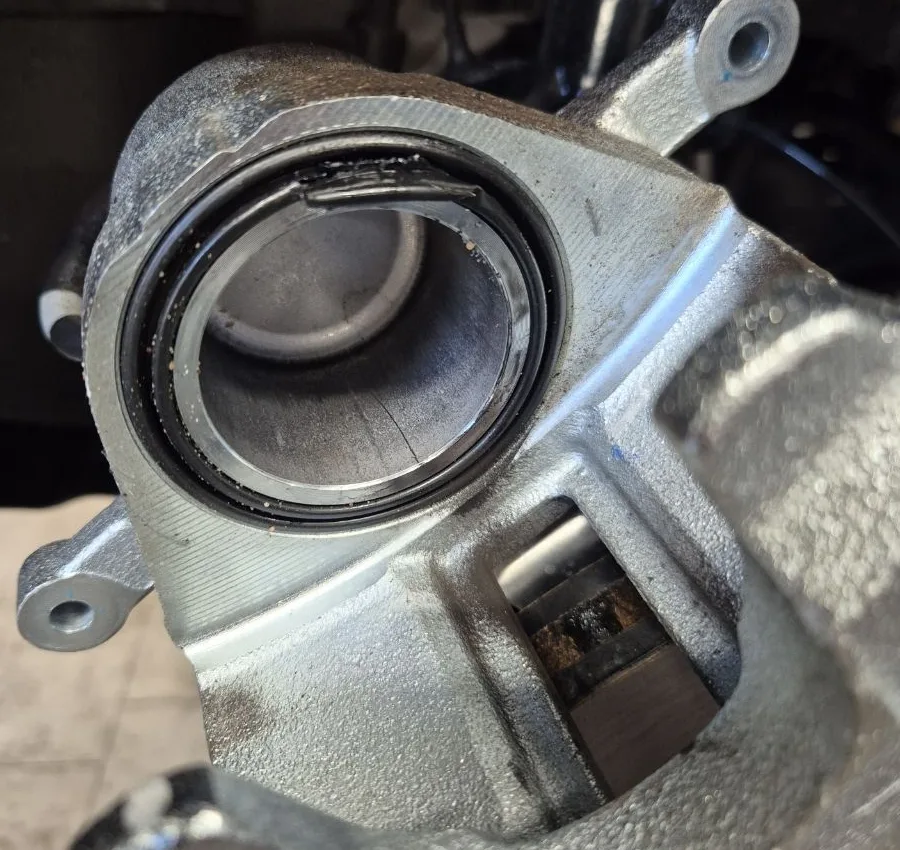

- Пыльник поршня. Его выдавливает или рвёт: у владельцев на 260 км, 35 тыс. и 38 тыс. км. Суппорт после этого может подклинивать. По гарантии суппорты меняли, но не сразу: одному владельцу дилер сначала отказал и согласился, только когда тот потребовал письменный отказ.
- Сухие направляющие. Владельцы пишут, что с завода направляющие часто почти без смазки, на 4WD на 8 тыс. км одна была уже в ржавчине. Смажьте их при первой замене колодок — владельцы используют смазку TRW.
- Ржавые поршни. У владельца передние поршни заржавели к 93 тыс. км.
Отказов мотора электроручника у владельцев мы не нашли. Мотор держится на двух болтах.
Как развести задние поршни
Задний суппорт с электроручником просто так не сжать: поршень разводит мотор. Руководство по ремонту сервисного режима не описывает, но владелец нашёл способ без сканера:
- Нажмите кнопку запуска без педали тормоза.
- Выжмите педаль газа в пол.
- Нажмите кнопку ручника вниз и, не отпуская её, после звука разводящихся колодок выключите зажигание.
Чтобы вернуть всё назад, повторите то же, но кнопку ручника нажмите вверх. Другие владельцы снимали мотор и проворачивали редуктор торксом. Моменты затяжки: передний суппорт к кулаку — 160 ± 10 Н·м на герметике, задний к балке 2WD — 100 ± 5 Н·м. Подробнее о замене колодок — в статье о тормозных колодках Haval Jolion.
Что говорят владельцы
Облазил все форумы, пообщался с дилерами — только суппорт в сборе. В итоге померил размер поршня (57 мм), заказал пыльники, самостоятельно заменил, и они идеально подошли.
С завода почти все суппорта не обслужены должным образом, направляющие зачастую сухие. Нужно обслужить, и всё будет норм.
Я по гарантии уже заменила два передних суппорта, без всяких проблем. Причём ничего никому не доказывая, просто от того что подклинивали.
Вопросы и ответы
Есть ли ремкомплект суппорта на Haval Jolion?
У дилера — нет, только суппорт в сборе. У Frenkit есть: 257139 на передний 310 мм, 234095 на задний 2WD, 238188 на задний 4WD.
Какой диаметр поршня у суппортов?
Передний 310 мм — 57 мм, задний 2WD — 34 мм, задний 4WD — 38 мм.
Как сжать задний поршень с электроручником?
Включить сервисный режим кнопками — газ в пол и кнопка ручника вниз — или снять мотор ручника и провернуть редуктор.
Порвался пыльник поршня — это гарантия?
У владельцев суппорты по гарантии меняли, хотя иногда дилер соглашался только после требования письменного отказа.
Главное перед покупкой
Прежде чем покупать суппорт в сборе, поищите ремкомплект Frenkit по номеру своего суппорта. Номер смотрите на корпусе: передние суппорты 310 и 320 мм ставили и на 2WD.
Смажьте направляющие при первой замене колодок — с завода они часто сухие. Пыльник порвался на гарантийной машине — добивайтесь замены по гарантии.
