Тормозные диски Haval Jolion: 310 или 320 мм, минимальная толщина и замена
Тормозные диски Haval Jolion бывают четырёх номеров: два передних (310 и 320 мм) и два задних — для переднего и полного привода. Какой передний стоит на вашей машине, по году не угадать: часть 2WD с 2023 года получила тормоз от 4WD. Родные диски у многих начинают бить уже на первых тысячах километров, поэтому вопрос «какие поставить» возникает рано.
Ниже — размеры и номера, предельная толщина, когда диски менять и как их снять по руководству по ремонту Haval.

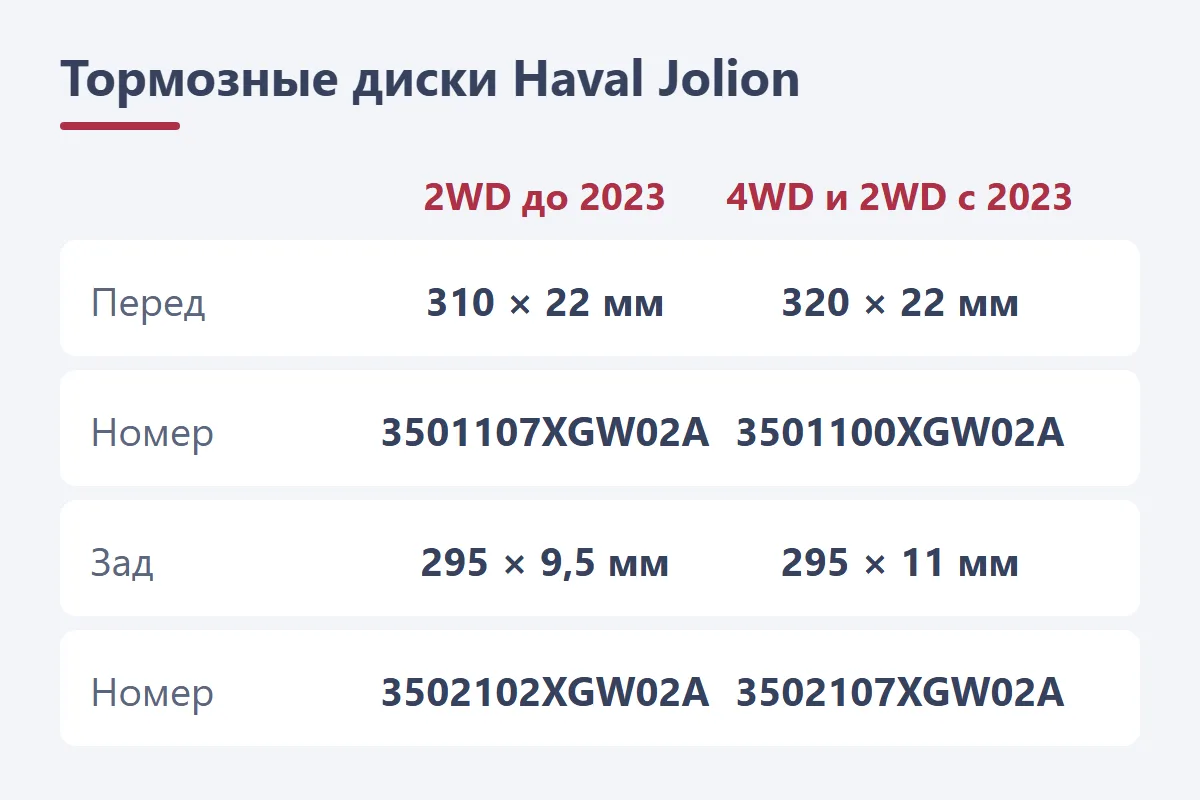

Размеры и номера
| Размер | Мин. толщина | Номер | |
|---|---|---|---|
| Передний, тормоз 2WD | 310 × 22 мм, вентилируемый | 20 мм | 3501107XGW02A |
| Передний, тормоз 4WD | 320 × 22 мм, вентилируемый | 20 мм | 3501100XGW02A (он же 3501158XGW02A) |
| Задний, 2WD | 295 × 9,5 мм (по Gerat — 10 мм) | 8,5 мм или 10 мм — см. ниже | 3502102XGW02A |
| Задний, 4WD | 295 × 11 мм, сплошной | 10 мм | 3502107XGW02A |
Передний диск 310 мм стоит на 2WD примерно до 2023 года, 320 мм — на всех 4WD и на части 2WD после. Посмотрите номер, отлитый на старом диске, или измерьте диаметр. Задние диски зависят только от привода.
С минимальной толщиной заднего диска 2WD документы расходятся. Руководство по ремонту даёт номинал 9,5 мм и предел 8,5 мм, а руководство по эксплуатации — предел 10 мм для задних дисков без деления по приводу. Цифра 10 мм совпадает с диском 4WD (новый — 11 мм). Руководство по ремонту написано именно на 2WD с балкой сзади, но на приёмке у дилера могут мерить по 10 мм — уточните, по какой цифре вам предлагают замену.
Номер 3501158XGW02A каталоги Trialli и Gerat пишут для диска 320 мм, но один продавец ставит его и рядом с диском 310 мм. При заказе по этому номеру уточните диаметр. Все номера и аналоги — на страницах передних и задних дисков для Haval Jolion.
Когда менять
По руководству по ремонту диск меняют, если он тоньше предела, износ с одной стороны больше 1 мм спереди или 0,5 мм сзади, торцевое биение больше 0,04 мм спереди или 0,08 мм сзади, а царапины глубже 0,38 мм. Толщину мерят в пяти точках по кругу.

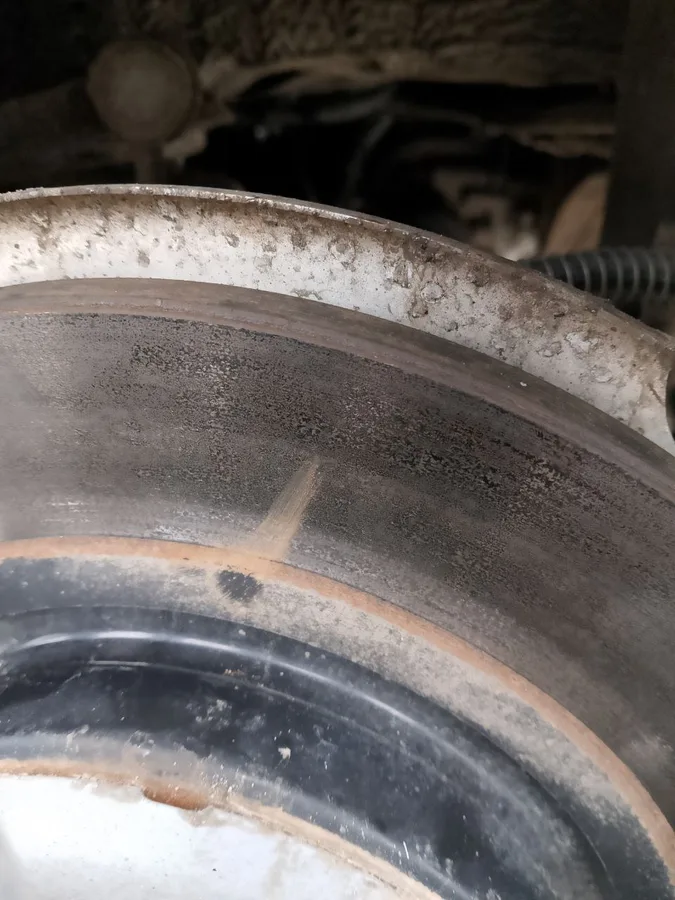

На практике диски меняют раньше из-за биения: у части владельцев родные начинали бить через 3–10 тыс. км. Задние изнашиваются неравномерно, с бортиком по краю. Гарантия на тормоза — только 5 тыс. км.
Если диск бьёт
Проточка помогает, но с оговоркой: протачивать нужно прямо на ступице, станком на машине, а не снятый диск отдельно. Владелец протачивал так новые диски через 2–3 тыс. км, и биение ушло. Проточка снятого диска у другого владельца помогла на неделю.
Многие сразу меняют диски вместе с колодками одной фирмы. Владельцы ставили DZK — у одного на 85 тыс. км «ничего не бьёт, просто износ», Monaer — 50 тыс. км без свиста, Avantech BR0415S. Marshall M2001529 встали, но в сырую погоду первые минуты свистят.
Замена переднего диска
Порядок и моменты — по руководству по ремонту Haval.
- Поднимите машину и снимите колесо.
- Снимите суппорт (два болта) и подвесьте его, не нагружая тормозной шланг. Выньте колодки.
- Открутите скобу суппорта от поворотного кулака.
- Выкрутите винт крепления диска и снимите диск. Если он прикипел, вкрутите два болта М8 в технологические отверстия — они выдавят диск со ступицы.
- Очистите ступицу от ржавчины, поставьте новый диск и закрутите винт моментом 9 ± 2 Н·м.
- Поставьте скобу на фиксатор резьбы и затяните моментом 160 ± 10 Н·м.
- Утопите поршень, поставьте колодки и суппорт. Колёсные болты — 145 ± 10 Н·м по диагонали.
Колодки на новый диск лучше ставить новые: руководство меняет колодки только полным комплектом.

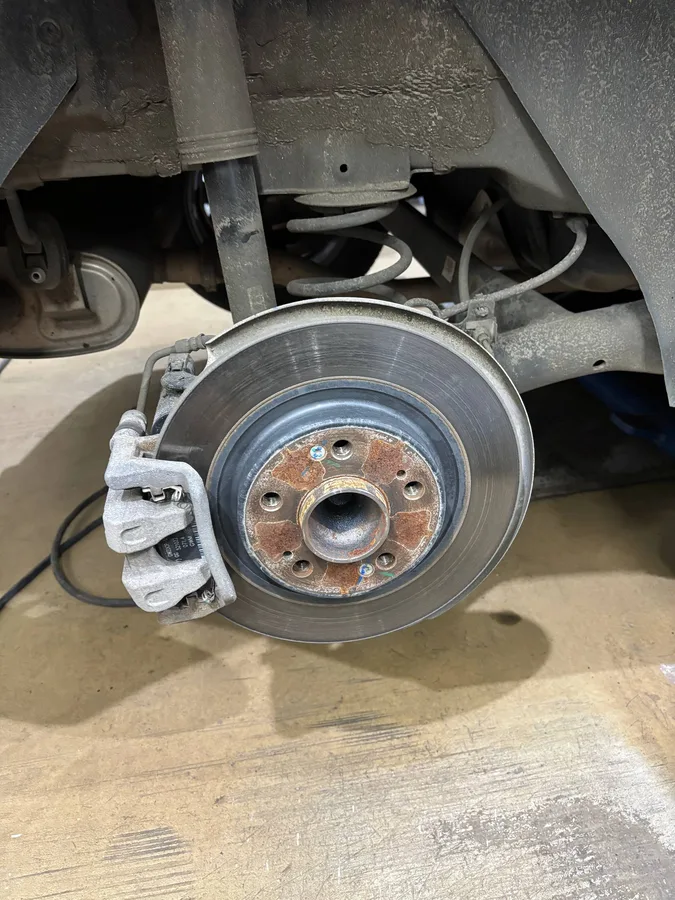

Замена заднего диска
Сначала снимите машину с электроручника: при включённом зажигании нажмите педаль тормоза, нажмите и держите клавишу ручника, выключите зажигание и только потом отпустите клавишу. Дальше — как спереди: колодки, скоба, два винта диска. На 2WD скобу к балке затягивают моментом 100 ± 5 Н·м, винты диска — 9 ± 2 Н·м. Для 4WD руководство по ремонту моментов не даёт.
Как развести поршень с электроприводом, чтобы встали новые колодки, — в статье о тормозных колодках Haval Jolion.
Что говорят владельцы

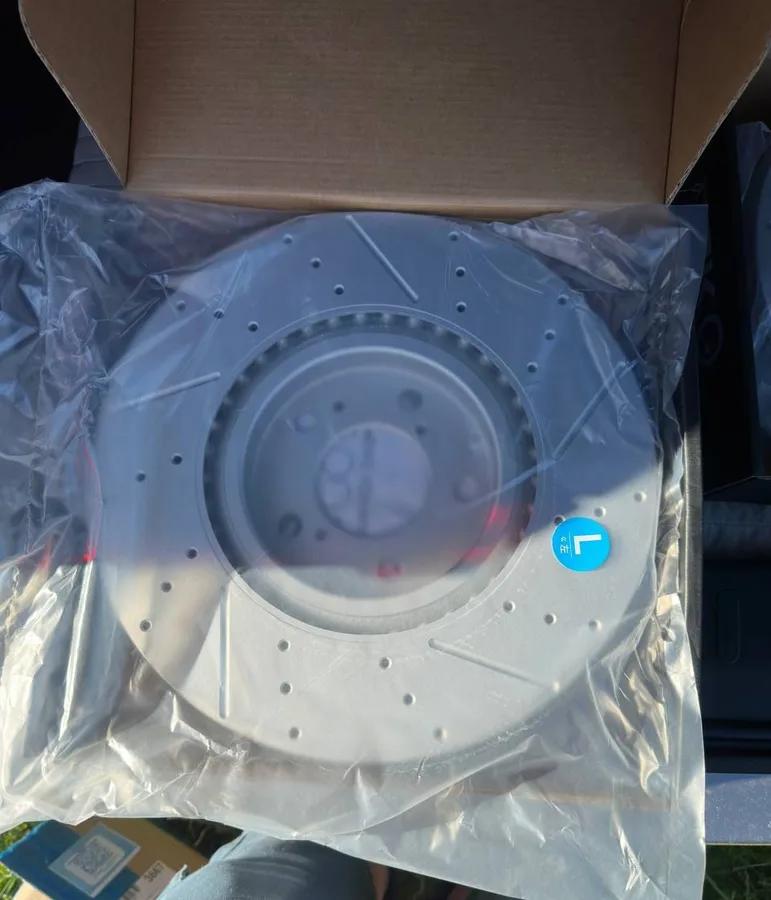

Заказывал передние диски DZK и колодки вкруг — машина стала адекватно оттормаживаться, и самое главное, что пропало биение с руля при торможении.
У меня родные бить начали через 3-5 тысяч пробега, отдал на проточку, на неделю хватило и опять бьют.
Решается легко — проточкой. Но проточку только со ступицей, то есть прибор ставится на собранную ступицу с диском, а не точится диск отдельно. Новые протачивал тысячи через 2-3. Стало всё гуд.
Вопросы и ответы
Какой диаметр передних дисков на Haval Jolion?
310 мм на 2WD примерно до 2023 года и 320 мм на 4WD и части 2WD после. Толщина у обоих 22 мм, предел — 20 мм.
Почему предел 20 мм, если новый 22?
Так в руководстве: на износ отведено 2 мм, по миллиметру с каждой стороны.
Заменят диски по гарантии, если бьют на 13 тыс. км?
Обычно нет: гарантия на тормозные диски и колодки — 5 тыс. км.
Задние диски на 2WD и 4WD одинаковые?
Нет. Диаметр один — 295 мм, но у 4WD диск толще: 11 мм против 9,5–10 мм. Номера разные.
Главное перед покупкой
Передний диск выбирайте по диаметру, а не по году: 310 мм — 3501107XGW02A, 320 мм — 3501100XGW02A. Задний — по приводу: 3502102XGW02A на 2WD и 3502107XGW02A на 4WD.
Если диски бьют, сначала попробуйте проточку на ступице. Меняете — берите диски и колодки одной фирмы и не забудьте снять машину с электроручника перед работой сзади.
