Суппорты и ручник Лада Гранта: ремкомплект, тросы, регулировка
Передний суппорт Гранты собран из знакомых деталей: скоба и направляющая колодок — от ВАЗ-2110, направляющие пальцы, их чехлы и болты — от ВАЗ-2108. Поэтому ремкомплект и пальцы ищут по номерам «десятки» и «восьмёрки», а суппорт в сборе — по своим. Сзади барабаны с колёсными цилиндрами, ручник тянут два одинаковых троса через уравнитель с регулировочной гайкой под днищем.
Здесь — номера суппортов, ремкомплектов, задних цилиндров и тросов, как снять суппорт, как отрегулировать ручник по щелчкам и когда менять тросы.
Номера суппорта и его деталей
| Деталь | Номер | Откуда |
|---|---|---|
| Суппорт правый в сборе | 11180-3501014-00 | свой |
| Суппорт левый в сборе | 11180-3501015-00 | свой |
| Скоба (направляющая колодок) | 21100-3501017-01 | ВАЗ-2110 |
| Направляющая колодок | 21100-3501155-00 | ВАЗ-2110 |
| Палец направляющий (4 шт. на машину) | 21080-3501018-00 | ВАЗ-2108 |
| Чехол пальца | 21080-3501019-00 | ВАЗ-2108 |
| Болт пальца M8 × 1,25 × 22 | 21080-3501033-00 | ВАЗ-2108 |
| Шайба стопорная | 21080-3501032-00 | ВАЗ-2108 |
Номера суппортов — по заводскому каталогу Granta FL, пальцы и чехлы — по каталогу 2011 года. Все номера — на странице подбора суппортов и тормозных деталей для Lada Granta.
Ремкомплект суппорта
В каталоге FL поршень цилиндра суппорта уплотняют три детали: колпачок защитный поршня 21080-3501058-00, кольцо уплотнительное 21010-3501051-00 и кольцо стопорное 21080-3501057-00. Магазины предлагают к ним ремкомплект суппорта ВАЗ-2108. Цилиндр суппорта продают и отдельно, правый и левый — разные.
Пыльники направляющих владельцы ищут полиуретановые, фирмы БРТ, и предупреждают, что подделок много. Передние тормозные шланги — 11180-3506060-10, -12 или -15; ремонтная книга советует менять их через 125 000 км или 5 лет.
Как снять суппорт
- Выньте тормозной шланг из кронштейна стойки.
- Через окно в скобе слегка разведите колодки.
- Ослабьте нижний наконечник шланга.
- Торцовым ключом на 17 отверните два болта суппорта к поворотному кулаку.
- Выверните наконечник шланга из суппорта и снимите суппорт.
- При установке поставьте новое уплотнительное кольцо шланга и прокачайте тормоза.
Пока суппорт снят, педаль тормоза не нажимайте.
Чтобы снять цилиндр суппорта, ключом Torx E14 выворачивают два болта его крепления к подвижной скобе. Болты цилиндра к направляющим пальцам (M8) затягивают на 31–38 Н·м. Штуцеры тормозных трубок M10 затягивают на 14,7–18,2 Н·м. Колодки на ту же скобу — в статье о тормозных колодках Гранты.
Задние колёсные цилиндры
| Деталь | Номер |
|---|---|
| Цилиндр колёсный задний | 21050-3502040-00 |
| Поршень колёсного цилиндра | 21050-3502050-01 |
| Кольцо уплотнительное | 21010-3502051-01 |
| Колпак защитный цилиндра | 21010-3502058-01 |
Цилиндр меняют, когда он подтекает или закис поршень. Штуцер трубки отворачивают специальным ключом на 10, два болта цилиндра — ключом на 10, болт затягивают на 3,3–7,7 Н·м. После замены тормоза прокачивают — какую жидкость доливать, в статье о тормозной жидкости для Гранты.
Тросы ручника
Тросов два, одинаковых: 11180-3508180-01, в каталоге FL номер замены 8450108968. Между ними уравнитель 21080-3508075-10, через который тяга рычага натягивает оба троса.
Ремонтная книга советует менять тросы парой: если пора менять один, меняют и другой. Трос снимают так: снимите барабаны и экран, ослабьте контргайку и отверните регулировочную гайку (глубокая головка на 13 с карданом), снимите уравнитель. Отсоедините наконечники тросов, снимите серьгу троса с распорного рычага, отверните гайку кронштейна троса на рычаге задней подвески (10 мм), выньте трос из кронштейнов кузова и балки и выведите через щит. После установки ход рычага регулируют заново.
Как отрегулировать ручник

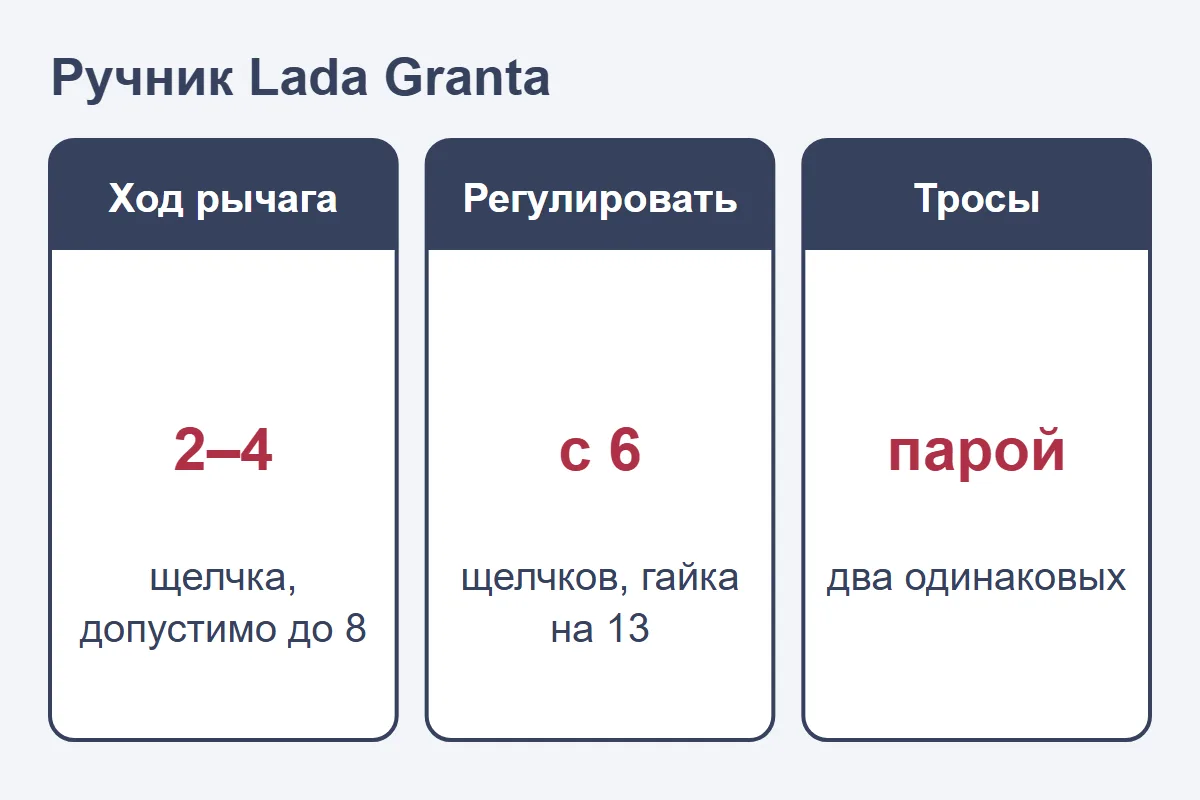

Ход рычага — 2–4 щелчка, в эксплуатации допускается до восьми. Когда щелчков шесть и больше, ручник регулируют.
- Поднимите рычаг и посчитайте щелчки. Меньше двух — привод нужно удлинить, больше шести — укоротить.
- Опустите рычаг до упора.
- Снимите подушки с кронштейнов дополнительного глушителя, отверните четыре гайки защитного экрана, отожмите глушитель, подложите брусок и снимите экран.

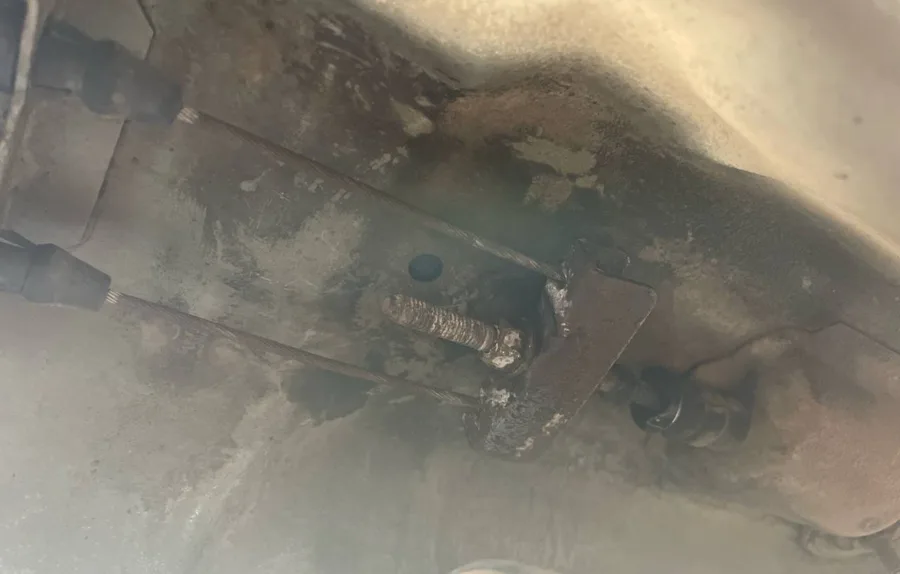

- Удерживая регулировочную гайку на тяге рожковым ключом на 13, ослабьте контргайку накидным ключом на 13.
- Отворачивая регулировочную гайку, привод удлиняют, заворачивая — укорачивают. Добейтесь хода 2–4 щелчка.
- Затяните контргайку, поставьте экран и подушки глушителя.
- Проверьте: на подъёме с уклоном 23 % ручник должен надёжно держать машину.
Если резьбы на тяге не хватает, регулировкой ручник уже не поднять: меняют тросы, а при сильном износе накладок — и задние колодки.
Опыт владельцев
Были проблемы с суппортом, подклинивал, купил ремкомплект с цилиндрами, всё норм стало.
Я за 40к пробега поменял только колодки вокруг вот пару тысяч назад, и задние цилиндры вытекли тормозные, оба причём.
Подтягиваю ручник спустя 9 месяцев эксплуатации. 23К пробег.
Единственное, следи за тросами ручника: если от балки отцепятся, резину моментально натрёт.
Вопросы и ответы
Сколько щелчков должен быть ручник на Гранте?
2–4 щелчка. В эксплуатации допускается до восьми, но с шести ручник уже регулируют.
В какую сторону крутить гайку ручника?
Заворачивая регулировочную гайку, привод укорачивают — ручник держит на меньшем числе щелчков. Отворачивая — удлиняют. Гайку и контргайку держат двумя ключами на 13.
Подойдут ли пальцы суппорта от 2108?
Да, направляющие пальцы, их чехлы и болты у Гранты те же, что у ВАЗ-2108: 21080-3501018-00, 21080-3501019-00, 21080-3501033-00. Скоба и направляющая колодок — от ВАЗ-2110.
Можно поменять один трос ручника?
Ремонтная книга советует менять оба троса сразу. Они одинаковые — 11180-3508180-01, так что берите два.
Гайка закручена до конца, а ручник не держит. Что делать?
Резьбы для регулировки не хватает — меняют тросы, а если накладки сильно изношены, то и задние колодки.
Главное перед покупкой
Для переднего суппорта ремкомплект, пальцы и чехлы берите по номерам ВАЗ-2108, скобу и направляющую колодок — по номерам 2110, суппорт в сборе — 11180-3501014-00 правый или 11180-3501015-00 левый. К снятию суппорта купите новое уплотнительное кольцо шланга и тормозную жидкость на прокачку. Задний цилиндр — 21050-3502040-00.
Тросы ручника 11180-3508180-01 покупайте сразу два. Прежде чем их менять, посчитайте щелчки и попробуйте подтянуть гайку на тяге; если резьба кончилась, а ручник не держит, нужны тросы, а при стёртых накладках — ещё и задние колодки.
