Свечи Chevrolet Niva: какие ставить, зазор, модуль зажигания и провода
На Chevrolet Niva с мотором ВАЗ-2123 1,7 свеча одна на все годы — заводской номер 21110-3707010-03, резьба M14 × 1,25, ключ «на 21». Ошибаются обычно не со свечой, а с модулем зажигания: до января 2006 года стоял один, после — другой, и друг друга они не заменяют.
Ниже — номера свечей, модулей и проводов по каталогу АВТОВАЗ и аналоги, зазор и момент затяжки по заводскому руководству по ремонту, как поменять свечи и что известно о свечах Niva Travel, в том числе с мотором 1,8.
Какие свечи, модуль и провода купить
| Деталь | Номер АВТОВАЗ | Аналоги |
|---|---|---|
| Свеча зажигания, 4 шт. | 21110-3707010-03 | Bosch WR7DCX+ (0 242 235 707), Denso W20EPR-U11, NGK BPR6ES-11, Brisk LR15YC-1; по руководству — А17ДВРМ, Brisk Super LR15YC и LR17YC |
| Модуль зажигания с 01.2006 | 21110-3705010-03 (взаимозаменяемы -01, -02, -04) | Bosch F000ZS0211, NGK 48312, Meat & Doria 10573, СОАТЭ 2111.3705-03, МЗАТЭ-2 4601.3705 |
| Модуль зажигания до 01.2006 | 21120-3705010-02 (или -03) | Bremi 20387 |
| Высоковольтные провода, комплект | 21230-3707080-10 | Bosch 0 986 D00 020, NGK RC-GM1201, Slon 2123-3707080-10 |
Номера — из каталогов «Chevrolet Niva» 2016 и 2020 годов, аналоги — из карточек производителей с Chevrolet Niva в применимости и товаров магазинов к строке каталога. Резьба свечи — M14 × 1,25 длиной 19 мм, шестигранник 20,8 мм: подходит обычный свечной ключ «на 21». Все номера с кнопками — на странице подбора свечей Chevrolet Niva.
Brisk LR15YC-1 в карточке производителя идёт с зазором 1,0 мм, Bosch WR7DCX+ и Denso W20EPR-U11 — с зазором 1,1 мм. Все три попадают в допуск руководства, но проверить зазор перед установкой всё равно стоит.
Зазор и момент затяжки
Руководство по ремонту даёт зазор 1,00–1,15 мм в таблице регулировочных параметров (стр. 12) и 1–1,1 мм в разделе о свечах (стр. 297). Мерьте круглым проволочным щупом: плоский не учитывает выемку на боковом электроде, которая появляется у свечи в работе. Зазор регулируют, подгибая только боковой электрод.
Момент затяжки свечи — 30,7–39 Н·м (стр. 297 и приложение 1 с моментами). Срок замены руководство по ремонту не называет; руководство по эксплуатации Travel отсылает к сервисной книжке. Свечу меняют, если на изоляторе сколы или трещины, или повреждена приварка бокового электрода (стр. 297). Светло-коричневый нагар, по руководству, появляется на исправном моторе и работе не мешает (стр. 296).
Как поменять свечи
Отдельного раздела о замене свечей в руководстве нет — порядок собран из раздела о проверке компрессии (стр. 89), раздела о свечах (стр. 296–297) и руководства ЭСУД М7.9.7 (стр. 21). Нужны свечной ключ «на 21», круглый щуп и динамометрический ключ.
- Снимите высоковольтные провода со свечей. Руководство ЭСУД велит снимать провода только за защитный колпачок, не за сам провод.

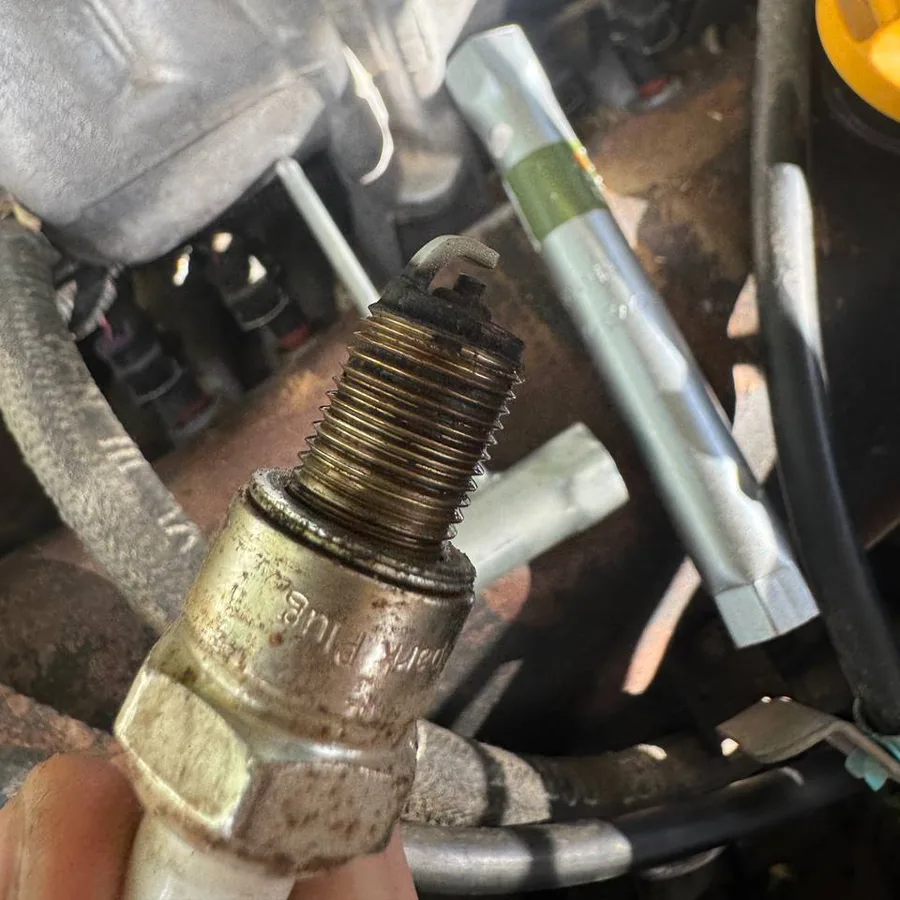

- Выверните свечи свечным ключом.

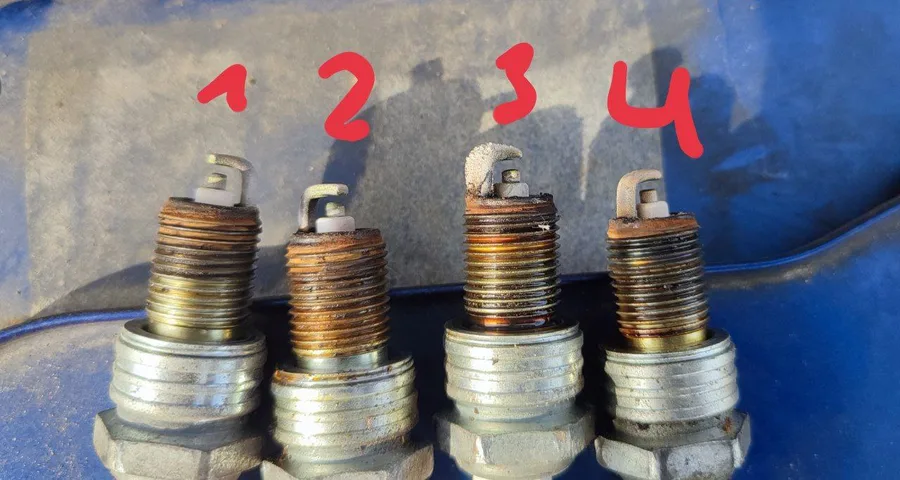

- Осмотрите старые свечи и сравните их между собой: по нагару видно, какой цилиндр работает иначе.
- Проверьте зазор новых свечей круглым щупом — 1,0–1,15 мм.
- Вверните свечи и затяните моментом 30,7–39 Н·м.
- Наденьте провода на свои цилиндры.
Модуль зажигания на Chevrolet Niva — блок из двух катушек: одна даёт искру сразу на 1-й и 4-й цилиндры, другая — на 2-й и 3-й (руководство ЭСУД М7.9.7, стр. 20–21). Перед снятием пометьте провода, чтобы надеть каждый на свой цилиндр.
Модуль зажигания: до и после 2006 года
До 01.2006 на Chevrolet Niva стояла ЭСУД Bosch МР7.0, и модуль у неё свой — 21120-3705010-02 со встроенным двухканальным коммутатором. С 01.2006 стоит модуль 21110-3705010: катушками управляет контроллер, коммутатора в модуле нет. Поэтому модули разных лет не взаимозаменяемы — смотрите год выпуска в ПТС.
Поздний модуль по ОТТС 2011–2012 годов ставили четырёх заводов, все под номером 2111-3705010: Bosch, МЗАТЭ-2 (-01), СОАТЭ (-03), Ителма (-04). При неисправности меняют весь узел, болты крепления затягивают на 9,6–15,4 Н·м. Владельцы, у которых мотор троил после замены свечей и проводов, нередко находили причину в модуле. Бывает и так, что новый модуль отказывает через месяц, — старый, рабочий, не выбрасывайте сразу.
Провода по каталогу — комплект 21230-3707080-10 (в каталоге 2016 года встречается и -14). Аналоги — Bosch 0 986 D00 020, NGK RC-GM1201 и силиконовые Slon 2123-3707080-10.
На Niva Travel
У Travel с мотором 1,7 (ВАЗ-2123, выпуск до 2025 года) свеча и модуль по каталогу те же: 21110-3707010-03 и 21110-3705010-03. ОТТС на машину с ЭБУ Bosch ME 17.9.71 называет свечи «ЭЗ» А17ДВРМ 1.0 или Brisk Super LR15YC-1. Строки проводов в каталогах Travel нет. Номера — на странице подбора свечей Lada Niva Travel.
Владельцы Travel часто ставят свечи Denso серии TT, но в каталогах производителя они к Niva не привязаны — номера под них мы не даём. У Travel 1,8 (ВАЗ-11184, с 2025 года) свеча своя — 8450120838, комплектом — 8460015651: так в подборе запчастей для ТО этого мотора у exist.ru. Руководство по эксплуатации пишет: «Используйте свечи только тех типов, которые рекомендованы дилером LADA». Номеров катушек и проводов для 1,8 в каталогах нет; владельцы 1,8 меняют свечи вместе с высоковольтными проводами. Свечи от 1,7 на 1,8 не берите.
Опыт владельцев
Полгода назад поставил свечи фирмы Лада, только перед установкой выставил зазор на свечах 1.1 мм. Езжу на Шниве каждый день, полёт нормальный.
На А17ДВРМ 300+ тысяч суммарно на двух Шнивах прошёл
Свечи любые, главное, чтобы оригинал, а не россыпью в конфетном отделе. Ценник везде разный. Я поставил Denso, понравилось, NGK палёный попался
Поехал к знакомому механику, он замерил компрессию во всех горшках 12-14. …Оказалось просто сдох модуль зажигания
Вопросы и ответы
Какие свечи стоят на Шевроле Ниве с завода?
По каталогу — 21110-3707010-03. Руководство по ремонту и ОТТС называют типы А17ДВРМ и Brisk Super LR15YC или LR17YC. Из аналогов магазины кладут к этому номеру Bosch WR7DCX+, Denso W20EPR-U11, NGK BPR6ES-11 и Brisk LR15YC-1.
Какой зазор на свечах Chevrolet Niva?
1,0–1,15 мм по таблице параметров руководства, 1–1,1 мм — в разделе о свечах. Проверяют круглым проволочным щупом, подгибают только боковой электрод.
Подойдёт ли модуль зажигания от машины после 2006 года на раннюю?
Нет. До 01.2006 стоял модуль 21120-3705010-02 со своим коммутатором под ЭСУД МР7.0, после — 21110-3705010, которым управляет контроллер. Берите модуль по году выпуска.
Какой ключ нужен для свечей?
Свечной «на 21»: шестигранник свечи — 20,8 мм.
Свечи меняют вместе с другими расходниками мотора — номера фильтров в статье «Воздушный фильтр Chevrolet Niva». Если мотор троит и после новых свечей, проверьте датчики — см. «Датчик коленвала Chevrolet Niva» и «Не заводится Chevrolet Niva».
Главное перед покупкой
Для Chevrolet Niva и Travel 1,7 берите четыре свечи 21110-3707010-03 или аналог под ключ «на 21» — Bosch WR7DCX+, Denso W20EPR-U11, NGK BPR6ES-11, Brisk LR15YC-1 — и проверьте зазор: 1,0–1,15 мм. Затяжка — 30,7–39 Н·м.
Модуль подбирайте по году: до 01.2006 — 21120-3705010-02, позже — 21110-3705010-03 (Bosch F000ZS0211, NGK 48312). Провода на Шниву — 21230-3707080-10. Для Travel 1,8 свеча — 8450120838 (комплект 8460015651); номеров проводов нет — провода от 1,7 туда не переносите, сверяйтесь по VIN у дилера.
