Предохранители Renault Duster: где блоки на Duster 1 и 2 и как найти нужную цепь

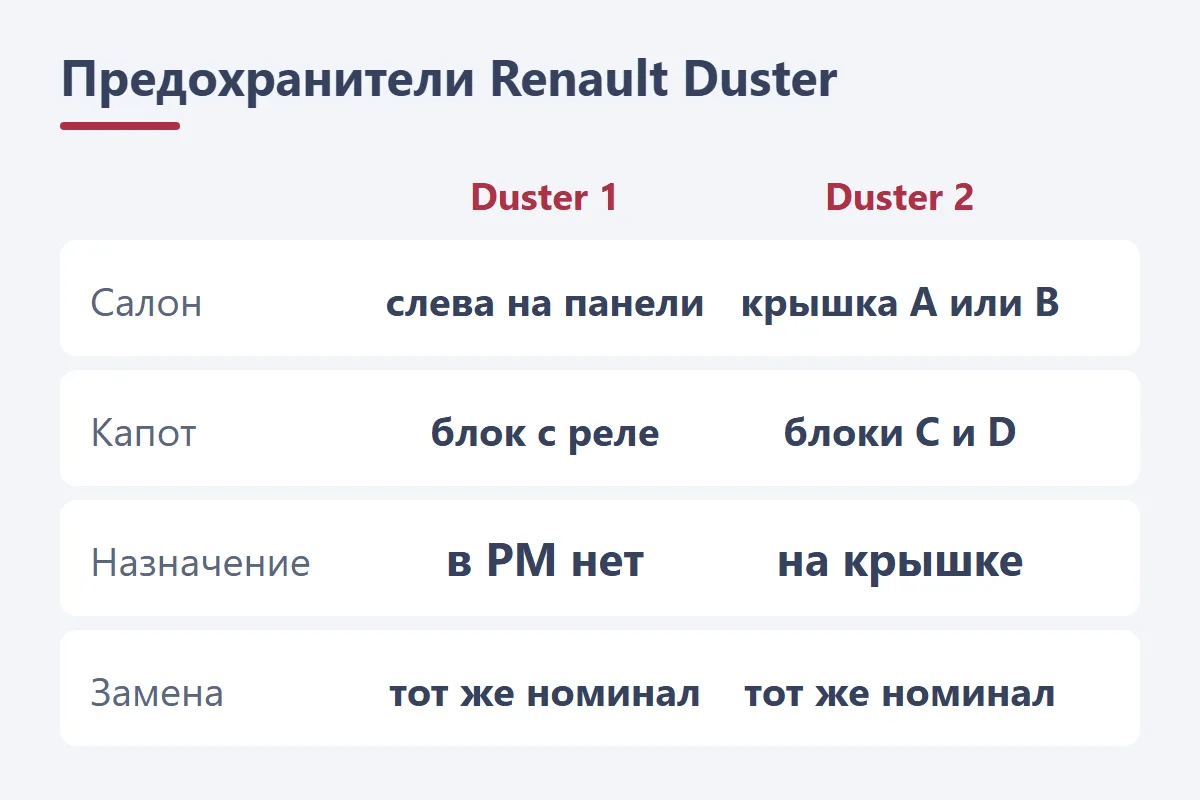

У Дастера два места с предохранителями: блок в салоне (у Duster 1 — слева на приборной панели) и блок с реле под капотом. У Duster 2 под капотом блоков два, а назначение салонных напечатано на обороте крышки. Схемы из интернета часто нарисованы для другой комплектации или вообще для Логана — сверяйте их с тем, что стоит в вашей машине.
Номиналов предохранителей мы здесь не приводим: ни руководство по ремонту Duster 1, ни руководство по эксплуатации Duster 2 их не дают. Правило одно — новый предохранитель ставят того же номинала, что и сгоревший.
Где блоки предохранителей на Duster 1
Салонный блок стоит слева на приборной панели, со стороны водителя. Чтобы добраться до предохранителей и реле, снимают крышку люка доступа. Второй блок — предохранителей и реле — в моторном отсеке под крышкой. Руководство по ремонту описывает два варианта этого блока, новый и прежний, так что на машинах разных лет он может выглядеть по-разному.
Таблицы назначения для Duster 1 в руководстве нет. Поэтому чужим схемам доверяйте с оглядкой: владелец 1,6 K4M нашёл на месте предохранителя муфты кондиционера, нарисованного «во всех мануалах», пустое гнездо — там у него стоит диод.
Где блоки предохранителей на Duster 2
В салоне блок закрыт крышкой A или, в зависимости от комплектации, крышкой B — её снимают, поддев за выемку. На обороте крышки — этикетка с назначением предохранителей и пинцет, которым их вынимают. Свободные гнёзда руководство занимать не советует.
Под капотом у Duster 2 два блока, C и D. Доступ к ним затруднён, и руководство рекомендует менять эти предохранители у дилера. Перед работой под капотом выключите зажигание, а на машине со Stop and Start отключите эту функцию.
Таблица назначения в руководстве Duster 2 дана символами, а набор предохранителей зависит от комплектации. Вот какие цепи там перечислены:
| Что не работает | Цепь по руководству |
|---|---|
| Свет одной стороны | Две цепи «накрест»: дальний левой фары, ближний правой, ДХО слева, задние ПТФ, габариты — и дальний правой, ближний левой, ДХО справа, ПТФ, габариты |
| Поворотники | Указатели поворота |
| Дворники | Стеклоочиститель ветрового стекла; отдельно — насос омывателя и очиститель заднего стекла |
| Стеклоподъёмники | Передние двери; задние двери |
| Прикуриватель, розетки | Прикуриватель; задний разъём для электроаксессуаров |
| Обогревы | Обогрев заднего стекла и другое; зеркала с подогревом; мультимедиа и подогрев сидений |
| Полный привод | Полноприводная трансмиссия (4WD), автоматическая коробка передач |
| Освещение салона | Плафон, освещение багажника и перчаточного ящика |
| Машина не заводится | Система впрыска, щиток приборов, центральный блок; замок зажигания; ABS, ESC, датчики педалей, иммобилайзер |
Как найти сгоревший предохранитель
- Выключите зажигание и потребитель, который перестал работать.
- Найдите его цепь: на Duster 2 — по этикетке на крышке, на Duster 1 — по схеме для своего года и мотора, сверяя с тем, что стоит в блоке.
- Выньте предохранитель пинцетом и посмотрите перемычку на просвет. Если сомневаетесь, прозвоните его мультиметром.
- Поставьте новый того же номинала. Предохранитель на больший ток руководство Duster 2 запрещает: при перегрузке перегреется проводка, есть риск пожара.
- Если новый сгорел сразу, ищите замыкание в цепи — менять предохранители дальше бесполезно.
Не всё защищено в блоках. У дизельного Duster 1 владельцы находили термопредохранитель на корпусе вентилятора радиатора, справа, — когда вентилятор не крутится, проверяют и его. Розетка в багажнике, по словам владельца, защищена предохранителем под капотом, а не в салоне.
Если вынимали все предохранители подряд или снимали клемму, штатная магнитола попросит код. Найдите его заранее — в документах на машину.
Опыт владельцев
Вчера отключал все преды в салоне, пока искал сгоревшие, после вводил код на магнитоле.
Посмотри термопредохранитель! Они часто из строя выходят! Находится справа на крышке вентилятора радиатора (если спереди смотреть на машину).
Только не понимаю, почему для салонной розетки предохранитель в салоне, а для багажника предохранитель под капотом, что к чему.
Ни у кого нет схемы блока предохранителей в салоне, под капотом и что за преды на аккуме в новом Дастере 2 (2021-)?
Вопросы и ответы
Где блок предохранителей в салоне Дастера?
У Duster 1 — слева на приборной панели, со стороны водителя, за крышкой люка. У Duster 2 блок закрыт крышкой A или B, в зависимости от комплектации, — на её обороте этикетка с назначением.
Где блок предохранителей под капотом?
У Duster 1 — блок предохранителей и реле в моторном отсеке под крышкой, в двух вариантах исполнения. У Duster 2 — два блока, C и D; руководство советует менять их предохранители у дилера.
Какого номинала ставить предохранитель?
Такого же, как сгоревший: номинал написан на самом предохранителе. Руководства Дастера номиналов не приводят, а больший номинал опасен — проводка перегреется раньше, чем сгорит предохранитель.
Какие предохранители брать в запас?
Посмотрите, какие стоят в ваших блоках, и купите по паре таких же. Руководство Duster 2 советует возить запасной набор ламп и предохранителей.
Главное перед покупкой
Перед тем как покупать предохранители или реле, найдите свою цепь: на Duster 2 — по этикетке на крышке, на Duster 1 — по схеме, сверенной с блоком в машине. Берите предохранитель того же номинала и того же типа, что стоит в гнезде.
Если предохранитель целый, а потребитель молчит, дело в самом узле: лампе (замена ламп на Дастере, номера — на страницах подбора Duster 1 и Duster 2), моторчике или разъёме. Если машина не заводится, сначала проверьте аккумулятор и стартер.
