Предохранители Ford Transit
Предохранители используются в любом современном автомобиле. На Форд Транзит они располагаются в отдельных блоков. Всего в машине их несколько.
Присутствует стандартный блок, распределительный и салонный. Разберем особенности каждого из них.

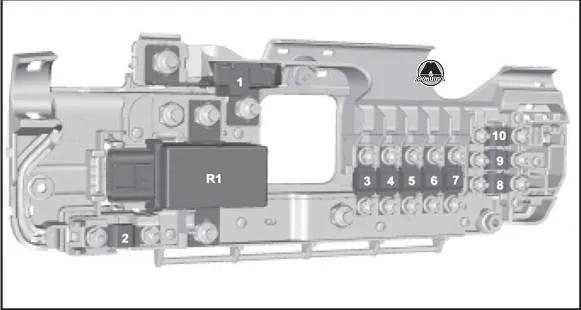

Находится он в левой части автомобиля, около моторной перегородки. На британских моделях с правым рулем он расположен в противоположной стороне. Включает в себя несколько плавких предохранителей и реле.
| Порядковый номер | Сила тока в Амперах | Какого цвета | За что отвечает |
|---|---|---|---|
| Один | 350 | Серый | Защита генератора и стартера от КЗ. |
| Два | 60 | Желтый | Подача питания на распределительную коробку в подкапотном пространстве. Данный элемент важен для запуска ДВС. |
| Три | 100 | Синий | Подача +12В на распределительную коробку (не оказывает значение на запуск двигателя). |
| Четыре | 40 | Зеленый | Электрический обогрев правой части лобового стекла. |
| Пять | 100 | Синий | Подача +12В к стандартному блоку реле. |
| Шесть | 40 | Зеленый | Электрический обогрев левой стороны ветрового стекла. |
| Семь | 60 | Желтый | Подача питания на распределительный блок, что находится в салоне авто. |
Предохранители под номером 8, 9 и 10 имеют одинаковый цвет и силу тока. Это желтые элементы на 60 Ампер. Отвечают за пользовательский разъем.
Также в блоке присутствует выключатель аккумуляторной батареи. Он имеет маркировку R1. Дополнительно имеется замыкающее реле.
Распределительный блок
Содержание

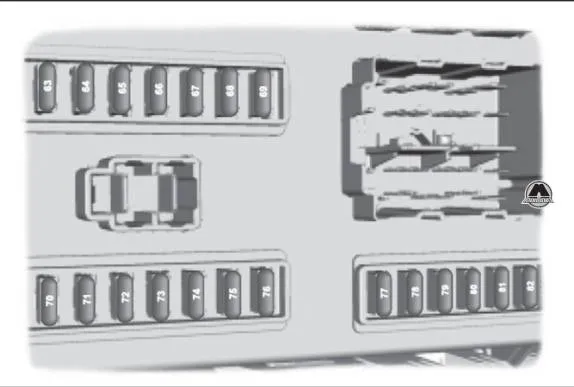

Он находится в салоне автомобиля Форд Транзит. Согласно схеме, сюда входит несколько основных, а также дополнительных предохранителей (последних всего два).
| Обозначение | Максимальная сила тока в Амперах | Цвет предохранителя | За что отвечает |
|---|---|---|---|
| 63 | 5 | Коричнево-желтый | Датчик дождя, а также задний парктроник. На многих комплектациях данный предохранитель отсутствует. |
| 64 | 2 | Серый | Датчик положения педали газа. |
| 65 | 15 | Синий | Выключение лампы стоп-сигнала |
| 66 | 5 | Желто-коричневый | Щиток приборов, подсветка панели, а также питание сигнализации. На грузовых моделях может отвечать за тахограф. |
| 67 | 15 | Синий | Подача омывающей жидкости. |
| 68 | 10 | Красный | Управление удерживающими системами. |
| 69 | 20 | Желтый | Отключение ламп внешнего освещения (ближнего света). |
| 70 | 20 | Желтый | Эхолокатор. |
| 71 | 5 | Коричнево-желтый. | Отключение внешнего освещения KL30. |
| 72 | 10 | Красный | Подача +12В на регулятор мощности аккумулятора, а также на разъем OBD. |
| 73 | 15 | Синий | Подача питания на аудиосистему, навигацию. |
| 74 | 5 | Коричнево-желтый. | Питание щитка приборов, таймера автономного отопителя, бесключевого доступа, датчика движения. |
| 75,76 | 7,5 | Коричневый | Питание +12В на правые и левые боковые огни. |
| 77 | 5 | Желто-коричневый | Подача +12В на замок зажигания. Также влияет на зарядку аккумулятора. |
| 78 | 15 | Синий | Центральный замок. |
| 79 | 7,5 | Коричневый | Лампа освещения заднего номерного знака. Питание боковых габаритных огней автомобиля. |
| 80 | 15 | Синий | Противотуманные фары передней стороны. |
| 81 | 10 | Красный | Задние ПТФ. |
| 82 | 3 | Фиолетовый | Питание на панель приборов и аудиоблок. |
За что отвечают дополнительные предохранители? Как мы уже сказали, их два. Это элемент под номером 83 и 84. Имеют силу тока в 10 и 7,5 Ампер соответственно. Первый предохранитель имеет красный цвет и располагается в нише для ног с левой стороны автомобиля. Отвечает за модуль управления электрического оборудования прицепа.
Второй имеет коричневый цвет. Находится под моторным отсеком в электрораспределительной коробке. Отвечает за контроль работы свечей накала. На бензиновых версиях не используется.
Другие предохранители
В некоторых комплектациях устанавливается электрический привод стеклоподъемников. Какой предохранитель идет на стеклоподъемники? Это элемент светло-зеленого цвета, на 30 Ампер. Порядковый номер – 219.
За систему стеклоомывателей (в том числе за работу дворников) отвечает желтый предохранитель под номером 11. Максимальная нагрузка – 20 Ампер. Питание на топливный насос осуществляется через предохранитель номер 22. Он желтого цвета. Пиковая нагрузка – 20 Ампер. За фонарь заднего хода отвечает голубой предохранитель. Порядковый номер – 14.
Предохранитель прикуривателя
Данный элемент имеет порядковый номер 212. Рассчитан на силу тока в 20 Ампер. Окрашен в желтый цвет. Элемент, что отвечает за прикуриватель, расположен в пассажирском салоне автомобиля Форд Транзит.
Реле
За стартер отвечает реле R1. Расположено в моторном отсеке. AR2 и AR4 – это реле включения поворотников. Первый отвечает за работу поворотников на левой стороне, второй – на правой.
За включение вентилятора охлаждения отвечают реле AR5 и AR7. Первый используется на дизельных ДВС с объемом в 2,4 литра. Второй – на двигателях с объемом в 2 литра. За подогрев водительского и переднего пассажирского сидений, а также за работу вспомогательного отопителя отвечает реле R15.
Как определить сгоревший предохранитель на Форд Транзит
Для этого необходимо разобрать крышку. Она снимается вручную. Для этого нужно нажать на защелки. Далее крышка одного из блоков снимается и проверится целостность предохранителей. Нужно осмотреть состояние центральной жилы. Если контакт оборван, значит, элемент перегорел и требует замены.
Замена
Перед тем, как заменить старый предохранитель на Форд Транзит, необходимо выключить зажигание и все электрическое оборудование. Вынуть старый элемент можно руками, либо специальным съемником предохранителей. Рекомендуется установить новый элемент с таким же цветом и характеристиками.
Вставить его нужно руками. Элемент должен плотно войти в разъем до упора. Далее следует закрыть крышку и проверить работоспособность электроприбора, за который отвечал данный предохранитель.
Элемент может быть неисправен из-за подгоревшей ножки. Такое случается при неплотной посадке предохранителя. В результате – разрыв токоведущей цепи. Поэтому при установке нужно полностью поместить ножки в разъем.
