Предохранители Fiat Ducato

В автомобилях Фиат Дукато предустановлено два монтажных блока предохранителей:

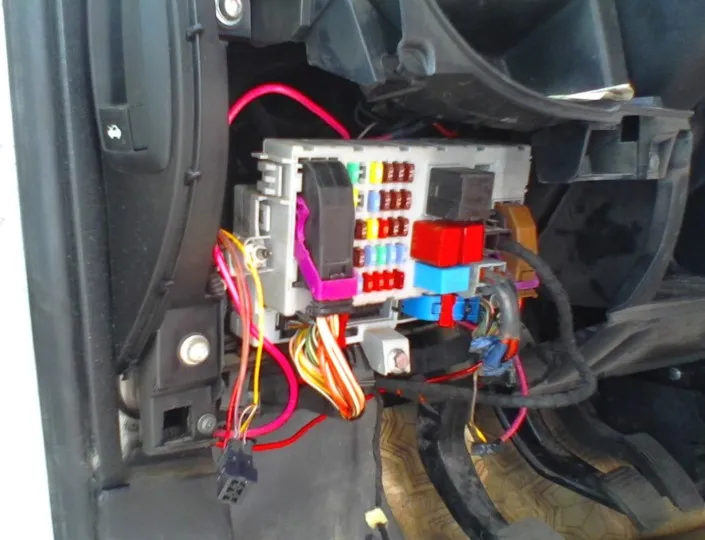

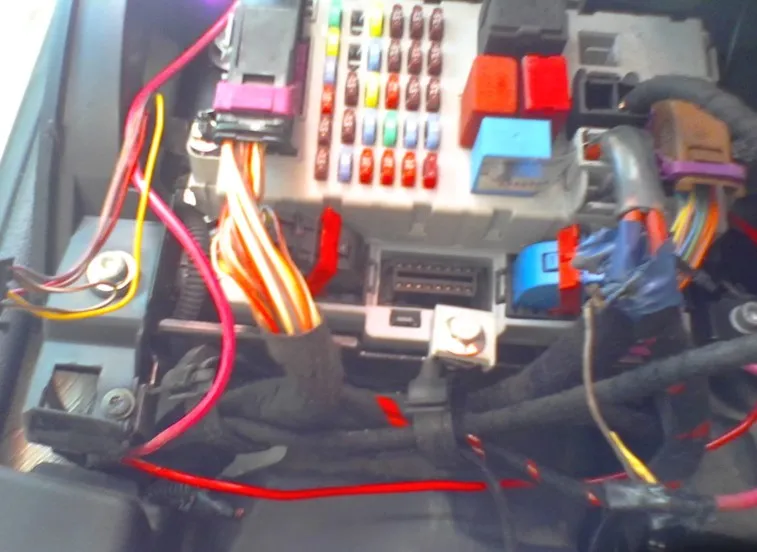

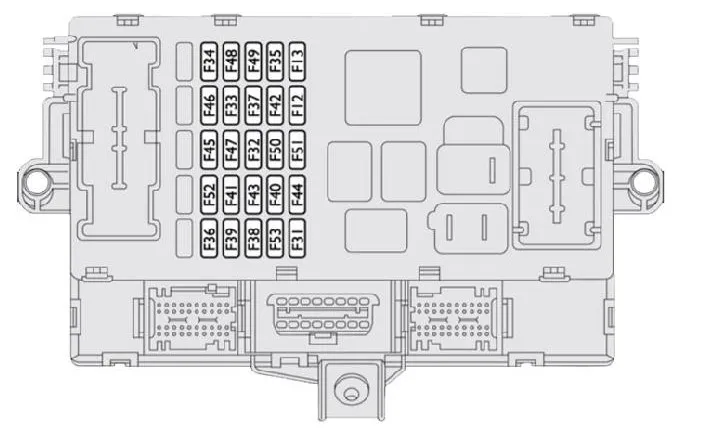

  • Основной: в салоне машины, слева от руля;

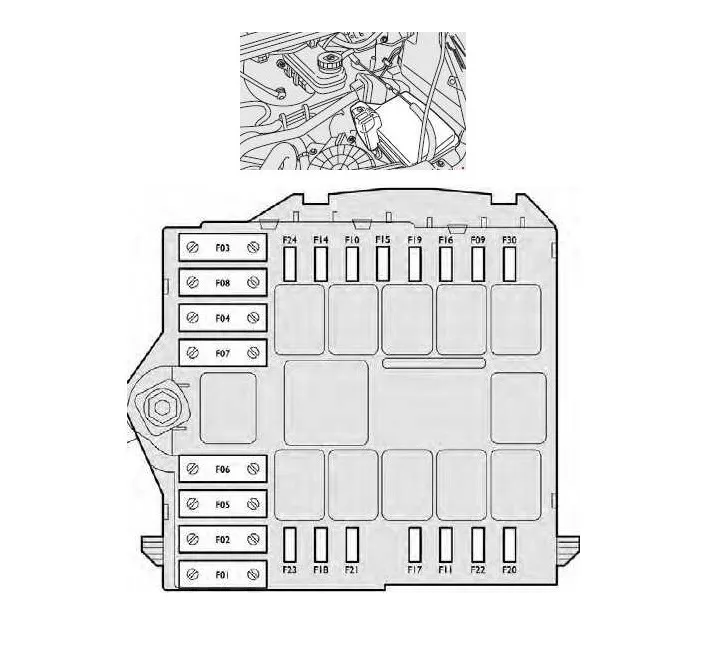

  • Дополнительный: в моторном отсеке, возле аккумуляторной батареи.

Для максимального упрощения процесса поиска предохранителя, с тыльной стороны пластиковой крышки корпуса нанесено расположение, расшифровка, распиновка.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Самостоятельная замена модулей не сложная, с задачей справится автолюбитель без опыта в ремонте. Будьте предельно внимательны, не нарушайте технологию монтажа, устанавливайте предохранители с идентичной силой тока.

При необходимости обращайтесь за помощью к специалистам СТО. Предохранители

Описание предохранителей на автомобиле Fiat Ducato: расположение, схемы, цена

Схема расположения реле – коммутаторов

ОбозначенияКакой за что отвечает / что обеспечивает
РП 1Подсветка
РП 2Освещение салона
РП 3Реле омывателя лобового стекла
РП 4Резервация
РП 5Резервация
РП 6Электронный блок управления силовым агрегатом
РП 7Резервация
РП 8Резервация
РП 9Резервация
РП 10Стоп сигналы
РП 11Головной свет
РП 12Дроссельная заслонка
РП 13Стеклоподъемники
РП 14Противотуманные фары задние
РП 15Зажигание
РП 16Топливная аппаратура
РП 17Электрическое оборудование
РП 18Резервация
РП 19Контактная плата задних фонарей, стоп сигналов
РП 20Блок цифровых датчиков
РП 21Электронный блок управления двигателем (дополнительно)
РП 22Электронный блок управления двигателем (дополнительно)
РП 23Электронный блок управления двигателем (дополнительно)
РП 24Электронный блок управления двигателем (дополнительно)

Схема установки предохранителей
Маркировка / обозначенияЗа что отвечает (с описанием)
F (№-1) / 20Спидометр, тахометр, датчики
F (№-2) / 5Резервация
F (№-3) / 10Резервация
F (№-4) / 10Резервация
F (№-5) / 20Автомобильный сигнал
F (№-6) / 30Центральный замок
F (№-7) / 30Резервация
F (№-8) / 20Система электрического питания
F (№-9) / 10Стеклоочистители лобового стекла
F (№-10) / 10Омыватели передних фар
F (№-11) / 10Омыватель заднего стекла
F (№-12) / 10Топливная аппаратура (дополнительно)
F (№-13) / 30Контролер трансмиссии автоматического типа
F (№-14) / 30Печной отопитель, прикуриватель, подсветка салона
F (№-15) / 10Автомобильная розетка
F (№-16) / 15Дополнительная электрическая сеть
F (№-17) / 15Аварийка, поворотники
F (№-18) / 20Резервация
F (№-19) / 20Обогрев заднего стекла
F (№-20) / 20Кислородный датчик
F (№-21) / 20Резервация
F (№-22) / 20Стеклоподъемники
F (№-23) / 20Система курсовой стабилизации
F (№-24) / 20АБС (ABS)
F (№-25) / 15Резервация
F (№-26) / 15Резервация
F (№-27) / 20Подсветка вещевого ящика
F (№-28) / 15Вентилятор отопителя (печка)
F (№-29) / 15Система кондиционирования
F (№-30) / 20Топливная система, реле бензонасоса
F (№-31) / 15Система безопасности
F (№-32) / 20Резервация
F (№-33) / 20Датчик силового агрегата
F (№-34) / 20Боковые зеркала
F (№-35) / 20Стоп сигналы
F (№-36) / 20Зарезервировано
F (№-37) / 20Зарезервировано
F (№-38) / 20Зарезервировано
F (№-39) / 20Зарезервировано
F (№-40) / 20Зарезервировано
F (№-41) / 20Дополнительно
F (№-42) / 20Дополнительно
F (№-43) / 20Дополнительно
F (№-44) / 20Дополнительно

Цена оригинального монтажного блока с предохранителями на автомобиль Фиат Дукато от 5000 рублей, аналоги от 4100 рублей, реле – прерыватели от 500 рублей. Маркировка

Признаки неисправности предохранителей на Фиат Дукато

  • «Прострел» искры между модулями из-за слабого контакта, прогорания плавильных элементов;
  • Слышен запах плавленой пластмассы в месте монтажа блока предохранителей;
  • На приборной панели световая индикация о наличии неисправного оборудования в моторном отсеке, салоне;
  • При подаче напряжения, переключении скоростных режимов оборудование неактивно.

Маркировка

Причины выхода из строя предохранителей на Фиат Дукато

  • Нарушение интервалов проведения диагностики автомобиля;
  • Покупка и установка неоригинальных деталей;
  • Нарушение технологии монтажа;
  • Деформация монтажного блока;
  • Короткое замыкание в цепи;
  • Повреждение изоляции силового кабеля;
  • Ослабление контактов, окисление зажимов.

Маркировка

Замена предохранителей на Fiat Ducato

Подготовительный этап:

  • Комплект модулей, реле – коммутаторов;
  • Дополнительное освещение;
  • Отвертка, вороток, головка на «10»;
  • Пластиковый пинцет для извлечения модулей.

Последовательность действий при замене в салоне:

  • Останавливаем силовой агрегат, выжимаем стояночный тормоз, открываем водительскую дверь. Слева от руля, под пластиковой крышкой расположен монтажный блок с предохранителями;
  • Отщелкиваем крышку, находим модуль по порядковому номеру;
  • Пинцетом извлекаем неисправный, на штатное место вставляем новый предохранитель;
  • Закрываем крышку.

Для замены монтажного блока в сборе отвинчиваем два винта, отсоединяем колодки с проводами, извлекаем плату. Проводим профилактику, дефектовку, устанавливаем новый монтажный блок на штатное место. Замена Замена

Замена реле – прерывателей в моторном отсеке:

  • Открываем капот, выключаем зажигание, блокируем задний ряд колес колодками;
  • Снимаем силовые клеммы с аккумуляторной батареи;
  • Справа от аккумулятора предустановлен монтажный блок с реле – коммутаторами. Аккуратно отщелкиваем пластиковую крышку, извлекаем реле по порядковому номеру, на место вставляем исправный блок.

Так как реле – коммутаторы имеют длительный срок службы, они подлежат замене реже. В основном, после аварии, столкновения, механического повреждения пластикового корпуса, монтажного блока.

Перед проведением работ проконсультируйтесь со специалистами СТО, менеджерами автомагазинов, ознакомьтесь с рекомендациями в интернете.

Мастера сервисных центров рекомендуют проверять монтажный блок на наличие влаги после длительных поездок по лужам. Просушите, продуйте сжатым воздухом по мере необходимости. Не допускайте образование и скопление конденсата в пластиковом корпусе.

Средний ресурс эксплуатации предохранителей, реле – коммутаторов 70 – 75 тыс. км
