Предохранители Fiat Albea

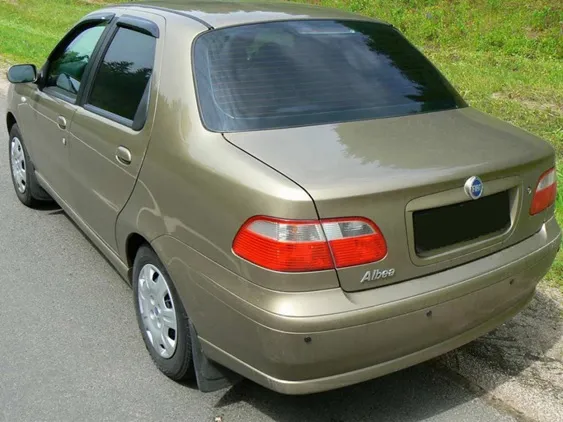

Fiat Albea – автомобиль, представляющий собой субкомпактный седан. Выпуском транспортного средства занимался концерн FIAT S.p.A.

Рассматриваемая модель является версией хэтчбека автомобиля Fiat Palio. Как и в любом транспортном средстве, в Фиат Альбеа имеются блоки предохранителей и реле, обеспечивающие бесперебойную работу электрических систем.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Авто

В данной статье будет подробнее рассмотрено, где и какой блок находится, за что отвечают элементы в нем, и что делать владельцу автомобиля в случае неисправности предохранителей или реле.

Блоки предохранителей и реле

Как уже было отмечено, благодаря наличию в автомобиле предохранителей и реле обеспечивается безопасная работа электрических систем транспортного средства. С их помощью устраняется риск перенапряжения сети, что позволяет долгое время эксплуатировать автомобиль без каких-либо проблем.

В Fiat Albea встроено три блока предохранителей и реле:

  • Монтажный. Находится в салоне автомобиля.
  • Основной или моторный. Расположен под капотом.
  • Блок ABS.

Также некоторые модели выделяют отдельно блок управления подушками безопасности. Далее каждый из блоков будет рассмотрен более подробно.

Монтажный блок

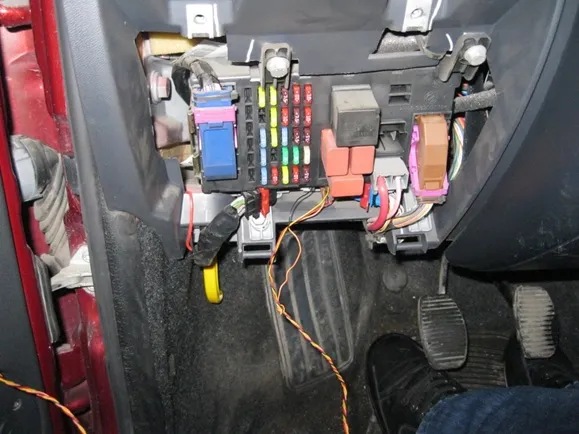

Данный агрегат можно встретить в салоне автомобиля. Обнаружить блок получится, если заглянуть под переднюю панель салона.

Монтажный блок

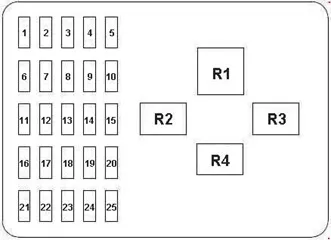

Схема расположения элементов блока приведена ниже. Также после нее идет таблица, в которой представлена расшифровка основных предохранителей и реле данного агрегата.

Монтажный блок

ОбозначениеНазначение
Предохранители
1,2Отвечают за работу стеклоподъемников.
3Регулирует подсветку блока управления зеркалами, также отвечает за работоспособность автомагнитолы, датчика дождя.
4Обеспечивает работу замка зажигания, а также отвечает за датчик дождя.
5Обеспечивает бесперебойную работу стоп-сигнала.
11Регулирует обогрев сидений.
14Обеспечивает своевременное срабатывание подушки безопасности.
16Отвечает за включение и выключение стеклоочистителя.
20Отвечает за прикуриватель в салоне автомобиля.
Реле
R1Является главным реле в автомобиле.
R2Отвечает за работоспособность обогрева заднего стекла.
R3Регулирует работу зажигания.
R4Обеспечивает работу фар ближнего света.

Это не полная расшифровка элементов, входящих в данную схему. Также блок представлен предохранителями, отвечающими за работу габаритных огней, системы вентиляции, подсветки приборов.

Подробнее со схемой можно ознакомиться, подняв крышку блока предохранителей и реле. Также с каждым автомобилем прилагается специальный документ, где приводится расшифровка каждого элемента.

Основной блок

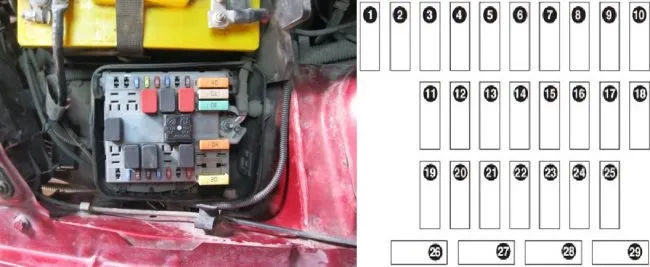

Встретить этот блок можно под капотом транспортного средства. Ниже представлена схема расположения предохранителей и реле, а также таблица, где приводится расшифровка основных элементов.

Основной блок

ОбозначениеНазначение
1Обеспечивает работу стеклоочистителя.
2,3,6Регулирует работу стеклоподъемников.
4,5Отвечает за включение и выключение фар дальнего света.
7,8Обеспечивает включение и выключение габаритных огней транспортного средства.
9Регулирует работу противотуманных фар.
11Отвечает за обогрев заднего стекла.
13,14Обеспечивает бесперебойную работу звукового и стоп-сигналов.
17,18Отвечает за включение и выключение фар ближнего света.
20Обеспечивает освещение в салоне автомобиля, а также регулирует работу радио, сигнализации.

блокировки замков дверей, подсветку приборной панели.

Блок ABS

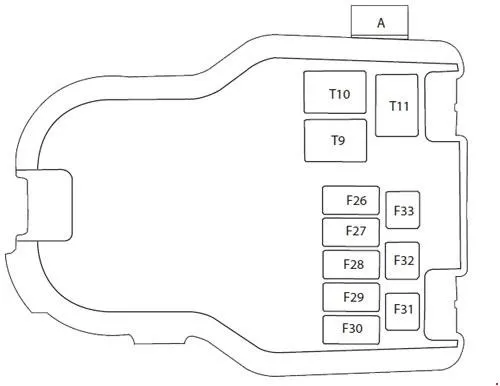

Данный агрегат также можно встретить в моторном отсеке. Схема расположения предохранителей и реле блока представлена на изображении ниже. Также приводится таблица с расшифровкой каждого элемента.

Блок ABS

ОбозначениеНазначение
28Регулирует работу замка зажигания.
29,33Обеспечивает работоспособность форсунок, отвечает за подачу топлива в топливный насос.
30Обеспечивает работоспособность вентилятора системы охлаждения для моделей со встроенным кондиционером.
АОтвечает за включение/выключение ABS

Данный блок отличается от остальных тем, что расположение элементов в нем может меняться в зависимости от года выпуска автомобиля и его комплектации. Таким образом, если замена предохранителя осуществляется в этом агрегате, необходимо обратить внимание на схему, которую можно встретить на крышке блока.

Замена предохранителей

Не всегда эксплуатация автомобиля происходит безо всяких проблем. Из-за такого количества электрических цепей внутри транспортного средства, обслуживающих работу различных устройств и датчиков, может произойти перегрев предохранителя или реле, что вызовет дальнейшую поломку элемента. В этом случае необходимо произвести незамедлительную замену сломанной детали для того, чтобы продолжить дальнейшую эксплуатацию Fiat Albea.

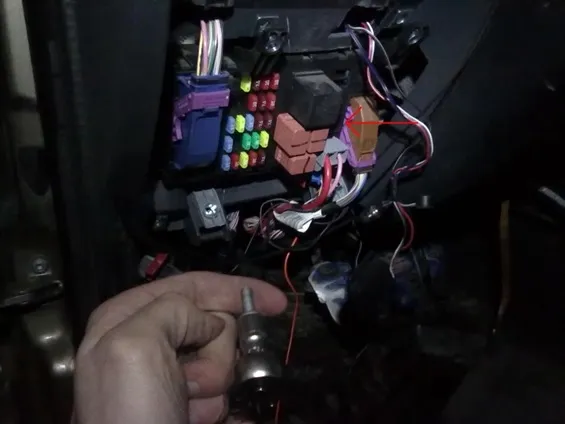

Замена

Прежде, чем осуществлять замену, стоит учесть несколько правил:

  • Нельзя выполнять работы при включенном двигателе. Необходимо выключить зажигание и отсоединить клеммы аккумулятора.
  • Не рекомендуется производить замену на предохранитель, рассчитанный на большую силу тока в отличие от предыдущего. Это может привести к возгоранию цепи.

Что касается последовательности проводимых действий по замене неисправного элемента, то она выглядит следующим образом:

  • Выключают двигатель и отсоединяют аккумулятор.
  • Демонтируют крышку. Для этого потребуется использование дополнительных инструментов в виде той же отвертки. Связано это с тем, что крепление крышек блоков осуществляется с помощью винтов или специальных фиксаторов.

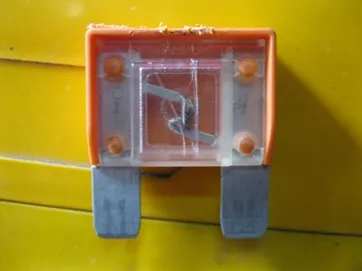

  • Содержимое блока осматривают на наличие неисправного элемента. Обычно корпус перегоревшего предохранителя темнее остальных.

Замена

  • Осуществляют замену. Зачастую автолюбители возят с собой набор запасных предохранителей. К тому же, он занимает не так уж много места.

По окончании замены крышку возвращают на место, закрепляют и подключают аккумулятор. Автомобиль проверяют на работоспособность. Если проблема была в предохранителе, то транспортное средство будет работать исправно. В противном случае потребуется дополнительный осмотр в СТО.

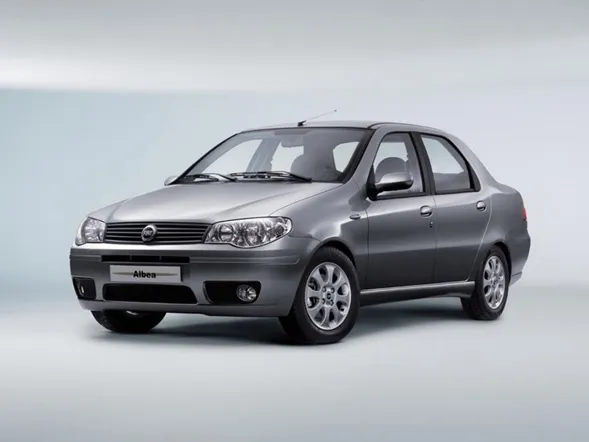

Авто

Фиат Альбеа – автомобиль, оборудованный четырьмя блоками предохранителей и реле. Каждый из элементов в блоках отвечает за бесперебойную работу электрических систем, а также следит за тем, чтобы в сети не было скачков напряжения, способных привести к замыканию. В случае обнаружения неисправности потребуется произвести замену элемента, и сделать это можно своими руками.
