Замена рычагов Chevrolet Niva и Niva Travel: рычаги, сайлентблоки, штанги
Спереди у Chevrolet Niva и Niva Travel по два рычага на сторону — верхний и нижний, сзади мост держат пять штанг. Верхние рычаги одинаковые на всех машинах, а нижние в сентябре 2009 года поменяли: у новых другие сайлентблоки, и их не переставить на старый рычаг. Поэтому перед покупкой узнайте дату выпуска машины.
Ниже — номера рычагов, сайлентблоков и штанг по каталогам, порядок снятия по заводскому руководству по ремонту с моментами затяжки и опыт владельцев.
Номера рычагов и сайлентблоков
| Деталь | Chevrolet Niva | Niva Travel 1,7 | Аналоги |
|---|---|---|---|
| Рычаг верхний левый / правый | 21230-2904101-00 / 21230-2904100-00 | те же | — |
| Сайлентблок верхнего рычага, 4 шт. | 21010-2904040-00 | тот же | Трек SBST-102, БРТ Ремкомплект 9РУ-21 |
| Рычаг нижний левый / правый, до 09.2009 | 21230-2904021-00 / 21230-2904020-00 | — | — |
| Сайлентблок нижнего рычага до 09.2009, 4 шт. | 21210-2904040-00 | — | — |
| Рычаг нижний левый / правый, с 09.2009 | 21214-2904021-00 / 21214-2904020-00 | те же | — |
| Сайлентблок нижнего рычага с 09.2009, 2 шт. на рычаг | 21214-2904040-00 | тот же | Белмаг BM.0163, CS-20 09155 (полиуретан) |
| Растяжка | 21210-2904270-01 | та же | — |
Номера Chevrolet Niva — из каталогов 2016 и 2022 годов (разделы нижних рычагов до и с 09.2009), Travel — из каталога Travel 2021 года. Белмаг BM.0163 — комплект на четыре шарнира с OE 21214-2904040 и применимостью «ВАЗ 2123 после 2009 г.». Подбор по машине — на страницах рычагов Chevrolet Niva и Niva Travel.
Сайлентблоки нижних рычагов до и после сентября 2009 года не взаимозаменяемы: до — четыре шарнира 21210-2904040-00, после — два 21214-2904040-00 на рычаг. Берите по дате выпуска машины.
Штанги заднего моста
| Деталь | Номер |
|---|---|
| Штанга продольная нижняя | 21213-2919010-00 |
| Штанга продольная верхняя | 21010-2919013-01 |
| Штанга поперечная | 21070-2919110-00 |
| Втулка штанги | 21010-2919042-10 |
| Комплект штанг (у Travel в каталоге) | 21213-2910000-87, аналог Белмаг BM.0162 |
Номера штанг одинаковые у Chevrolet Niva и Travel 1,7. Комплект Белмаг BM.0162 — две нижние, две верхние и поперечная штанга.
Как понять, что пора менять

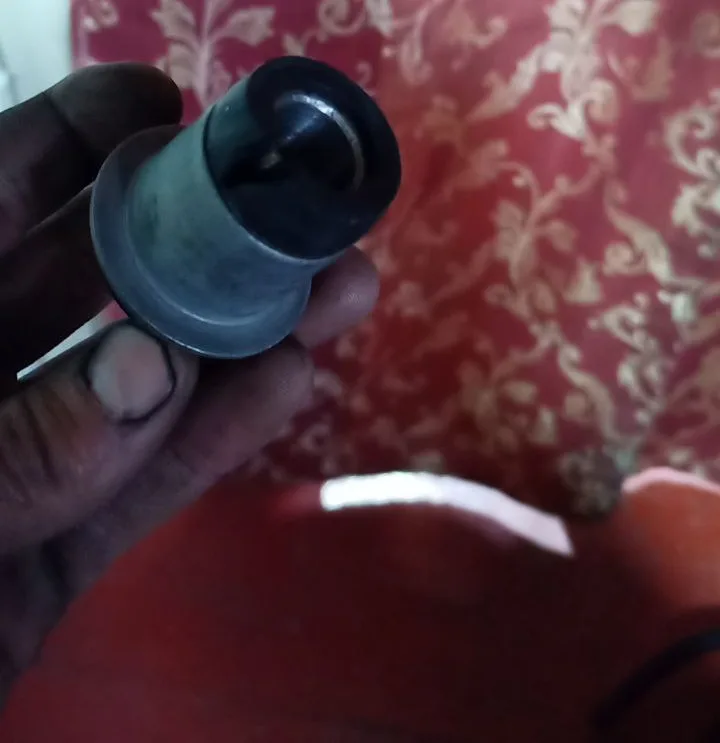

По руководству по ремонту сайлентблоки рычагов меняют при разрывах и одностороннем «выпучивании» резины, при подрезании и износе резины по торцам (стр. 180–181). Рычаги, оси и поперечину осматривают на трещины и деформацию (стр. 193). Втулки штанг заднего моста меняют по состоянию (стр. 199).
Прежде чем покупать, проверьте затяжку. У новых Travel владельцы находили ослабленные гайки осей нижних рычагов и креплений штанг — стук и щелчки уходили после протяжки. Сзади один владелец искал стук до тех пор, пока не нашёл гайку крепления реактивной штанги к лонжерону без шайбы: она разбивала лонжерон.
Снятие и установка рычагов
Порядок — по разделу «Снятие и установка передней подвески» (стр. 187–190). Сайлентблоки рычагов выпрессовывают и запрессовывают прессом и приспособлениями (стр. 193–194), поэтому без пресса рычаг меняют в сборе.
- Поднимите машину, снимите колесо, защиту картера и брызговик двигателя.
- Отсоедините от нижнего рычага штангу стабилизатора: отверните две гайки и снимите обойму подушки.
- Снимите амортизатор: гайку штока сверху и болт крепления к кронштейну нижнего рычага.
- Поставьте подставку под нижний рычаг и, опуская машину, сожмите пружину до разгрузки буфера отбоя.
- Отсоедините наконечник рулевой тяги, снимите суппорт и подвесьте его, не натягивая шланги. Выпрессуйте шаровые пальцы из кулака, снимите кулак со ступицей с хвостовика ШРУСа и подвяжите вал привода.
- Верхний рычаг: отверните две гайки крепления его оси и снимите рычаг с шаровой и осью в сборе. Запишите, сколько регулировочных шайб стоит на каждом болте и где.
- Нижний рычаг: осторожно поднимите машину и разгрузите пружину — стоять перед пружиной в этот момент руководство запрещает. Снимите пружину, отверните гайку оси нижнего рычага, выньте ось, упорные и регулировочные шайбы. Шайбы отметьте и поставьте на прежние места.
- Соберите в обратном порядке. Гайки осей рычагов затягивайте окончательно под нагрузкой 320 кг на машину: ось нижнего рычага — 220–260 Н·м, ось верхнего — 70–80 Н·м (стр. 189, 191).
- Растяжку затяните к поперечине 70–80 Н·м, к кузову — 110–170 Н·м; амортизатор к нижнему рычагу — 52–62 Н·м, пальцы шаровых — 85–105 Н·м (стр. 189).
- Отрегулируйте подшипники ступиц и проверьте углы установки колёс (стр. 190).
Штанги заднего моста окончательно затягивают на колёсах: прожмите заднюю подвеску 2–3 раза и затяните гайки штанг моментом 70–80 Н·м (стр. 196). Затянутые на весу, резиновые втулки потом работают на скручивание.
Niva Travel 1,8
Номера Travel выше — для мотора 1,7 по каталогу 2021 года. Для Travel 1,8 открытого каталога нет; владельцы пишут об изменённой передней подвеске, поэтому рычаги для неё подбирайте по VIN.
Опыт владельцев
Нагрузка ставит их в правильное положение. Под нагрузкой отметил положение рычага, снял, заменил сайлент, поставил по рискам и тяни, потом в сборе ставь…
Решил не дожидаться дилерской протяжки и сегодня всё же добрался до осевых болтов на нижнем рычаге. Протянул. Левый был затянут приблизительно на 80 Нм. Правый на 220.
Ерунда. Какие сайлентблоки? 210 тыс. км и ходят дальше. Как и вся ходовка, кроме ступичных по два раза и раз полуоси. Это Шнива…
Вопросы и ответы
Какие сайлентблоки нижних рычагов на Шевроле Ниву?
До сентября 2009 года — 21210-2904040-00, четыре на машину. С сентября 2009 года и у Niva Travel — 21214-2904040-00, по два на рычаг; аналоги Белмаг BM.0163, CS-20 09155.
Подойдёт ли новый нижний рычаг на машину до 2009 года?
Каталог даёт разные рычаги до и после 09.2009: 21230-2904020/21-00 и 21214-2904020/21-00. Берите рычаги по дате выпуска машины.
С каким моментом затягивать ось нижнего рычага?
220–260 Н·м, ось верхнего рычага — 70–80 Н·м. Затягивают под нагрузкой 320 кг, иначе сайлентблоки работают на скручивание.
Зачем шайбы на осях рычагов?
Шайбами на болтах оси верхнего рычага регулируют развал и продольный наклон оси поворота. При снятии рычагов запомните их число и место и поставьте так же, затем проверьте углы на стенде.
Ещё по подвеске: шаровые опоры, пружины — их снимают при замене нижнего рычага, амортизаторы.
Главное перед покупкой
Верхние рычаги у Chevrolet Niva и Travel 1,7 одни: 21230-2904101-00 и 21230-2904100-00, сайлентблоки 21010-2904040-00. Нижние — по дате: до 09.2009 рычаги 21230-2904021-00 / 21230-2904020-00 и шарниры 21210-2904040-00, с 09.2009 и на Travel — 21214-2904021-00 / 21214-2904020-00 и 21214-2904040-00 (Белмаг BM.0163). Для моста у Travel есть комплект штанг 21213-2910000-87 (Белмаг BM.0162).
Перед покупкой протяните оси рычагов и штанги — стук часто от ослабших гаек. Регулировочные шайбы при разборке не теряйте, а оси затягивайте под нагрузкой.
