Генератор Ford Focus 2

Генератор служит для преобразования механической энергии, которую создает силовой агрегат, в электрическую. От его исправности зависит работоспособность двигателя. Также генератор напрямую влияет на ресурс аккумулятора и некоторых электронных элементов.

Поэтому при обнаружении любых неисправностей с источником питания рекомендуется незамедлительно провести ремонт или замену узла.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Обзор генератора

На Ford Focus 2 применяется генератор переменного напряжения. Он имеет электромагнитное возбуждение. В конструкции источника питания предусмотрен автоматический регулятор напряжения и выпрямительный блок.

Для охлаждения узла на валу ротора имеется крыльчатка вентилятора. Механическая энергия передается генератору через приводной шкив. Вал установлен на подшипниках, смазка которых заложена на весь срок службы узла.

Особенностью Ford Focus 2 является то, что помимо собственного электронного регулятора, на работу генератора влияет ЭБУ силового агрегата. Модуль повышает выходное напряжение, если окружающая температура стала слишком низкой. Это позволяет более эффективно выполнять заряд АКБ. ЭБУ также отключает источник питания во время запуска мотора, чтобы снизить нагрузку на стартер. Помимо этого модуль увеличивает обороты коленвала на холостом ходу, если на генератор воздействует повышенная электрическая нагрузка.

На Форд Фокус 2 можно встретить источники питания на 120 A, 14 B и на 150 A, 14 В. Тип устанавливаемого генератора зависит от объема силового агрегата.

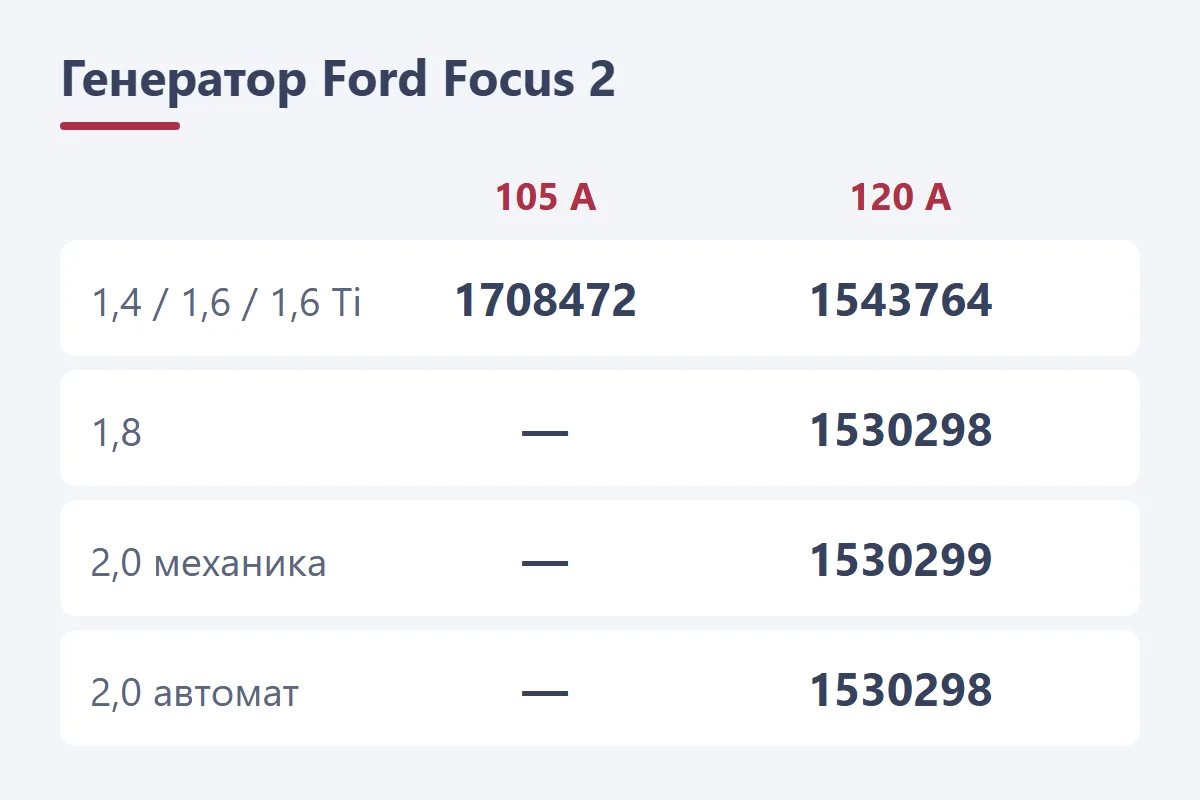

Артикульный номер и стоимость оригинального генератора Форд Фокус 2 и его аналогов

Фирменный генератор Форд Фокус 2 на 120 A, 14 B идет под артикульными номерами:

  • 3M5T10300PC;
  • 1477737;
  • 1229258;
  • 1255712.

Стоимость источника питания на 120 A, 14 B  находится в пределах от 6000 до 17500 за новый узел. Генератор с авторазборок обойдется дешевле. Его цена находится в пределах 8 тыс. рублей. Ознакомится с аналогами родного источника питания можно в таблице, которая представлена ниже.

Таблица — Хорошо зарекомендовавшие себя альтернативы оригинального генератора 120 A, 14 B

ПроизводительАртикульный номер генератораПримерная стоимость, рубль
StarlineAX114712500-14000
KoyoWCPA67551AM4000-6500
Bosch9860491718000-10000
MazdaY601183003600-7800
KraufALN186511000-15600

Родной источник питания на 150 A, 14 В имеет номера по каталогу:

  • 3M5T10300YB;
  • 3M5T10300YD;
  • 1748630

Стоимость генератора на 150 A, 14 В находится в пределах 10000-13700 рублей. За бывший в употреблении узел потребуется отдать от 3700 рублей. Альтернативные варианты родного оригинального источника питания представлены в таблице ниже.

Таблица — Рекомендованные аналоги оригинального генератора 150 A, 14 В

ПроизводительНомер по каталогуПримерная стоимость, рубль
HC PartsCA18345300-7800
StarlineAX119410400-18900
ERA2103588800-11400
DensoDAN9305500-8000
Behr-Hella8EL01171180113500-21500

Требуемые инструменты

Для ремонта и замены генератора необходимы инструменты из перечня ниже.

Таблица — Перечень необходимых инструментов для замены генератора

НаименованиеПримечание
Рожковый ключ"на 8", "на 15", "на 19"
Головка"на 15", "на 17" "на 24", "на 10", "на 13", "на 7"
СъемникДля подшипников
ВоротокС трещоткой
Проникающая смазкаНапример, ВД-40
ВетошьДля очистки рабочей поверхности

Процесс замены генератора на Форд Фокус 2 с двигателем на 1.6

Замена генератора на Ford Focus 2 выполняется по нижеприведенной инструкции.

  • Открутить болт крепления бачка гидроусилителя.

Расположение болта фиксации бачка

  • Отсоединить патрубок.

  • Снять бачок.

Снятие бачка

  • Отсоединить силовой провод.

Отсоединение провода

  • Отсоединить провод от генератора.

Отключение от генератора

  • Отсоединить разъем.

Разъединение клеммной колодки

  • Открутить нижний болт генератора.

Расположение нижнего болта

  • Открутить верхний болт.

Верхний болт

  • Открутить гайку.

Верхняя гайка

  • Вывернуть шпильку.

Шпилька

  • Изъять шпильку.

Изъятие шпильки

  • Снять генератор.

Демонтаж

  • Установить новый узел.

Новый генератор

  • Вкрутить шпильку

Вворачивание шпильки

  • Установить пластину.

Пластина

  • Вкрутить болт.

Вворачивание болта

  • Надеть ремень.

Надевание ремня

  • Натянуть ремень.

Процесс натяжки

  • Проконтролировать установку ремня.

Монтаж ремня

  • Провернуть шкив.

Проворачивание генератора

  • Установить бачок.

Бачок

  • Подсоединить колодку.

Колодка

  • Прикрутить провод.

Крепление провода

  • Установить бачок ГУР.

Бачок ГУР

  • Проверить работу генератора.

Контроль

Замена генератора на Форд Фокус 2 с агрегатом на 1.8 или 2.0 литра

Инструкция по замене находится ниже.

  • Высвободить ремень.

Шкив с ремнем

  • Открутить крепления ролика.

Крепеж

  • Открутить крепление кронштейна.

Болт

  • Отключить клемму.

Колодка

  • Открутить силовой провод

Крепление провода

  • Снять генератор и установить новый.

Ремонт генератора

Инструкция по ремонту представлена ниже

  • Снять кожух.

Крепление кожуха

  • Убрать герметик.

Герметик

  • Открутить гайку.

Отворачивание гайки

  • Разобрать узел.

Гайка

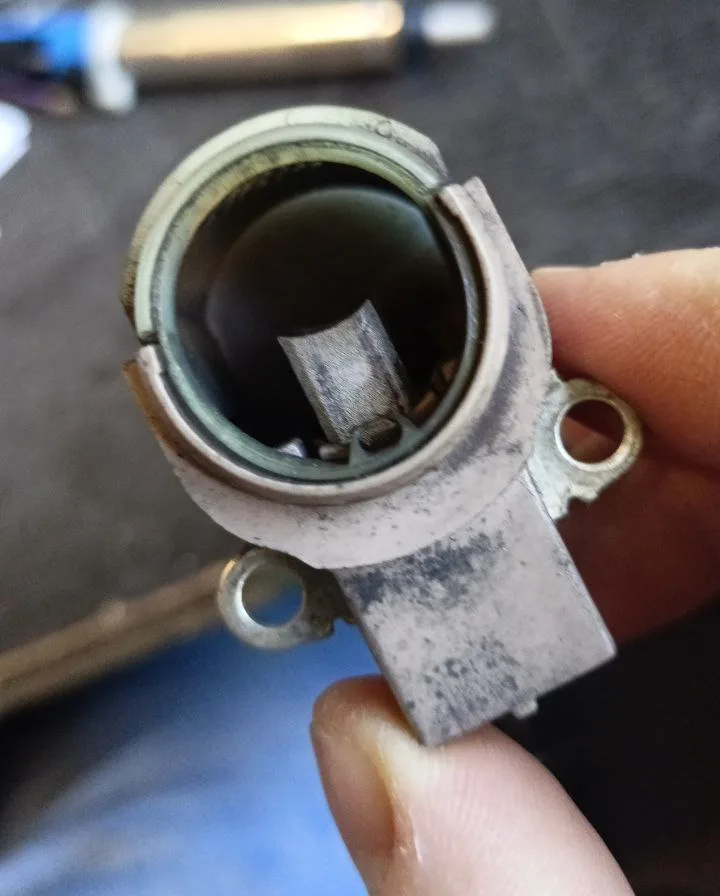

  • Снять крышку, которая прикрывает щетки и проверить их.

Щетки

  • Схема подключения тестера, приведенная ниже, позволяет проверить обмотку.

Проверка обмотки

  • Подключить тестер как на фото ниже для выявления пробоев и других проблем.

Проверка обмотки
