Стартер Ford Focus 2: номера по мотору, аналоги и как снять
Стартер на Ford Focus 2 не один на все машины: у 1,4 и 1,6 свои номера, у 1,8 и 2,0 — свои, а у 1,6 номер ещё и сменился весной 2009 года. Ниже — номера по заводскому каталогу Ford с аналогами, где стоит стартер и как его снять по книгам.
Перед покупкой посмотрите наклейку на корпусе старого стартера и мотор в ПТС: по ним номер подбирается без ошибки.

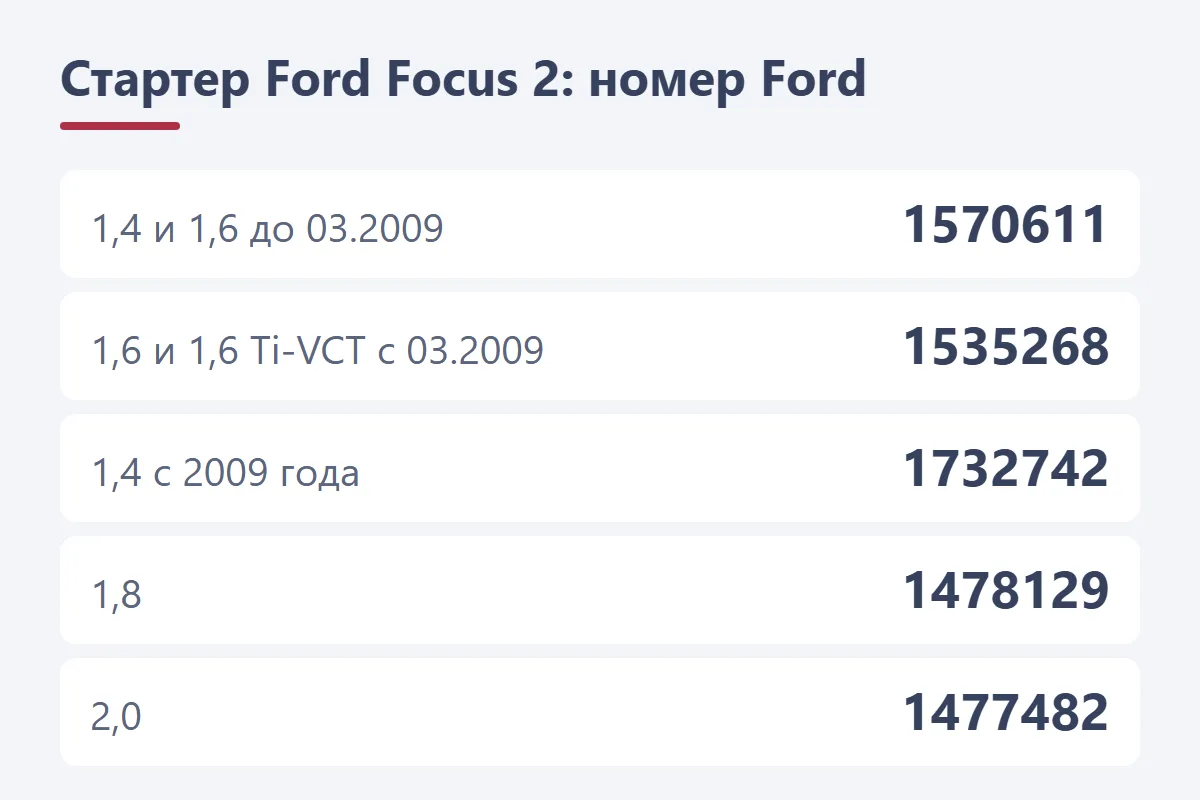

Какой стартер стоит на Focus 2
| Мотор | Номер Ford | Аналоги по каталогам |
|---|---|---|
| 1,4 (80 л. с.) | 1570611 — до марта 2009 года; позже 1732742 | 1570611: Bosch 0986021580 (1,4 кВт), Startvolt LST1078; 1732742: Bosch 0986017060, Startvolt LST2924, LST1080 |
| 1,6 (100 л. с.) и 1,6 Ti-VCT (115 л. с.) | 1570611 — до 25.03.2009; с 25.03.2009 — 1535268 | 1570611: Bosch 0986021580, Startvolt LST1078; 1535268: Startvolt LST2924 |
| 1,8 (125 л. с.) | 1478129 | Bosch 0986028010 (1,2 кВт, 11 зубьев) |
| 2,0 (145 л. с.) | 1477482 | Bosch 0986023570 (1,2 кВт, 11 зубьев) |
У 1,4 и 1,6 в каталоге Ford для российских машин (пометка «RU») и для пакета холодного пуска до −35 °C стоит 1570611 на 1,4 кВт, у 1,6 с 25 марта 2009 года — 1535268. Номер 1732742 каталог даёт для обычного климата (холодный пуск до −25 °C); у 1,4 после 2009 года строки для −35 °C нет, поэтому для него указан только 1732742. Шестерня у 1570611 на 10 зубьев (по Startvolt LST1078), у стартеров 1,8 и 2,0 — на 11 (по Bosch).
Стартеры 1,4/1,6 и 1,8/2,0 между собой не меняются: номера разные. Все номера с аналогами — на странице подбора стартера Focus 2.
Владельцы пишут, что с завода на Focus 2 ставили стартеры Bosch и Valeo, и бендиксы у них разные. Отличить можно по корпусу: по словам владельца, если корпус стянут шпилькой — это Valeo, если шпильки нет — Bosch. Бендикс и щётки покупайте под свой тип.
Где стоит стартер на Focus 2
Стартер установлен на картере сцепления, с задней стороны силового агрегата (книга «Ремонт без проблем. Ford Focus II», стр. 228). Подбираться к нему удобнее снизу: в обеих книгах сначала снимают брызговик моторного отсека, «За рулём» работает на смотровой канаве или эстакаде.
По книге «За рулём» (Focus 2 с 1,8 и 2,0) цепь стартера защищает предохранитель F13 на 20 А в блоке под капотом, там же реле стартера R13, а на клемме «плюса» аккумулятора стоит предохранитель 150 А силовых цепей стартера и генератора (стр. 189, 190 и 192). Схема блоков — в статье о предохранителях Focus 2.
Как снять стартер на Focus 2 1,4 и 1,6
Порядок — книга «Ремонт без проблем. Ford Focus II» (стр. 228–229). Нужны ключ «на 13» и торцовые головки «на 10» и «на 13».
- Отсоедините провод от клеммы «минус» аккумулятора.
- Снимите брызговики двигателя.
- Сожмите фиксатор, разъедините колодку жгута проводов стартера и отсоедините колодку от держателя на жгуте.
- Отверните гайку клеммы провода питания тягового реле и отсоедините провод.
- Ослабьте и выверните болты крепления стартера.
- Отведите стартер от блока цилиндров и опустите вниз, извлеките уплотнитель.
Ставят стартер в обратном порядке.
Как снять стартер на 1,8 и 2,0
По книге «За рулём» (стр. 198–199), на канаве или эстакаде.
- Отсоедините клемму провода от «минуса» аккумулятора и снимите грязезащитный щиток моторного отсека.
- Отверните гайки проводов на тяговом реле — одну головкой «на 13», другую «на 10» — и отсоедините колодку проводов от реле.
- Накидным ключом «на 10» отверните нижнюю и верхнюю гайки кронштейна жгута проводов и снимите кронштейн.
- Ключом «на 13» отверните нижний и верхний специальные болты стартера.
- Отведите стартер вперёд по ходу машины и выньте вниз.
Болты стартера затягивают моментом 35 Н·м (приложение книги, стр. 267).
Щётки и бендикс вместо нового стартера
Снятый стартер книга «За рулём» проверяет так: шестерню привода проворачивают отвёрткой — в одну сторону она должна вращаться вместе с валом, в другую на валу; по валу она должна сдвигаться без заеданий. Иначе привод (бендикс) меняют. Потом проводами «прикуривателя» проверяют тяговое реле и электродвигатель по отдельности.
Владельцы чаще перебирают родной стартер, чем покупают новый: щётки и бендикс продаются отдельно. При пуске книга советует включать стартер не дольше 10–15 секунд и повторять через 20–30 секунд, иначе он перегревается. Если стартер не крутит вовсе, сначала проверьте аккумулятор и клеммы — разбор причин в статье «Не заводится Ford Focus 2».
Опыт владельцев
Разобрали стартер, как оказалось, беда была минимальной, просто щётки стёрты в ноль, за 240к пробега никто стартер не трогал, он стоял оригинальный… Заменили щётки (1400р), заводится отлично
У меня щётки стартера стёрлись. Купил новый комплект, поменял и всё
Там были стартеры от Bosch и Valeo. У тебя по фото Valeo. Бендиксы друг к другу не подходят. Но они меняются.
Вопросы и ответы
Какой стартер на Focus 2 1,6?
Какой стартер на Focus 2 1,8?
1478129, аналог — Bosch 0986028010 на 11 зубьев. От 1,6 он не подходит. У 2,0 свой номер — 1477482.
Подойдёт ли стартер от Focus 3?
Стартер 1732742 по каталогу Ford есть и у Focus 2 1,4/1,6, и у Focus 3 1,6, поэтому владельцы ставят на Focus 2 стартер с разборки Focus 3. На 1,8 и 2,0 он не подходит. Номера Focus 3 — в статье «Стартер Ford Focus 3».
Где находится стартер на Focus 2?
На картере сцепления, сзади силового агрегата. Снимают его снизу, с канавы или подъёмника, после брызговика моторного отсека.
Главное перед покупкой
Определите мотор и год выпуска: у 1,4 и 1,6 до весны 2009 года — 1570611, у 1,6 позже — 1535268, у 1,4 после 2009 года — 1732742, у 1,8 — 1478129, у 2,0 — 1477482. Сверьте номер с наклейкой на старом стартере.
Если стартер крутит слабо или через раз, сначала проверьте щётки и бендикс: их меняют отдельно, и покупать их нужно под свой тип стартера — Bosch или Valeo. Новый стартер и аналоги по номеру — на странице подбора; если вместе со стартером пропала зарядка, посмотрите статью о генераторе Focus 2.
