Тормозные диски на Ford Focus 2: размеры, номера и замена
На российских Focus 2 передний диск один на все моторы — 278 мм, и задний тоже один — 265 мм. Путаницу вносят книги и подбор по марке: там для 2,0 пишут 300 мм спереди и 260 или 280 мм сзади. Это данные европейских машин, на наши они почти не попадают — но перед заказом диск всё равно лучше измерить.
Ниже — номера оригинала и аналогов по каталогу Ford и каталогам производителей, предел износа и как поменять диски по книге «За рулём» и руководству по Focus II 2008 года.
| Диск | Оригинал Ford | Аналоги по каталогам |
|---|---|---|
| Передний 278 × 25 мм, вентилируемый, все моторы | 1734696 | TRW DF4465, Bosch 0986479173, LPR F1009V, Ferodo DDF1222, ATE 24.0125-0117.1, Brembo 09.9464.11 |
| Задний 265 × 11 мм, сплошной (машины с дисками сзади) | 1748745 | TRW DF4372, Bosch 0986479169, LPR F1013P, ATE 24.0111-0155.1, Brembo 08.A029.21 |
Номера Ford — для машин сборки Всеволожск: в каталоге Ford они так и подписаны. Отзывы и все варианты — на страницах подбора передние диски Focus 2 и задние диски Focus 2.
278 или 300 мм спереди
Каталог Ford для машин сборки Всеволожск даёт диск 278 мм (1734696) на все моторы, включая 2,0. Диск 300 мм (1520297) там есть только у 2,0 европейской сборки — Валенсия и Саарлуи. Руководство 2008 года пишет 300 мм для всех 2,0, но это европейские данные. Владелец 2,0 немецкой сборки подтверждает, что у него 300 мм, и с такими тормозами колёса R15 уже не встают — нужен минимум R16.
Если сомневаетесь — снимите колесо и измерьте диск. Под 300-й нужны другие скобы, поэтому «поставить больше» без них не выйдет.
Передний диск 278 мм у Focus 2 и Focus 3 взаимозаменяем: у Bosch 0986479173 в карточке оба оригинала — 1734696 и 1790221. Владельцы ставят на Focus 2 диски от Focus 3. Задние разные: у Focus 3 — 271 мм.
Задние: только если сзади диски
Задние диски есть не на всех Focus 2: в части комплектаций сзади барабаны, и диск там не нужен вовсе — барабан, колодки и цилиндр описаны в статье про тормозные колодки Focus 2. Если за колесом виден суппорт, нужен диск 265 × 11 мм — 1748745.
Руководство 2008 года даёт для заднего диска 260 и 280 мм — снова европейские цифры; каталоги Ford и производителей и владельцы называют 265 мм. Предел износа по «За рулём» — 9 мм, а в карточке TRW DF4372 — 10 мм; ориентируйтесь на цифру, выбитую на торце вашего диска.
Когда менять

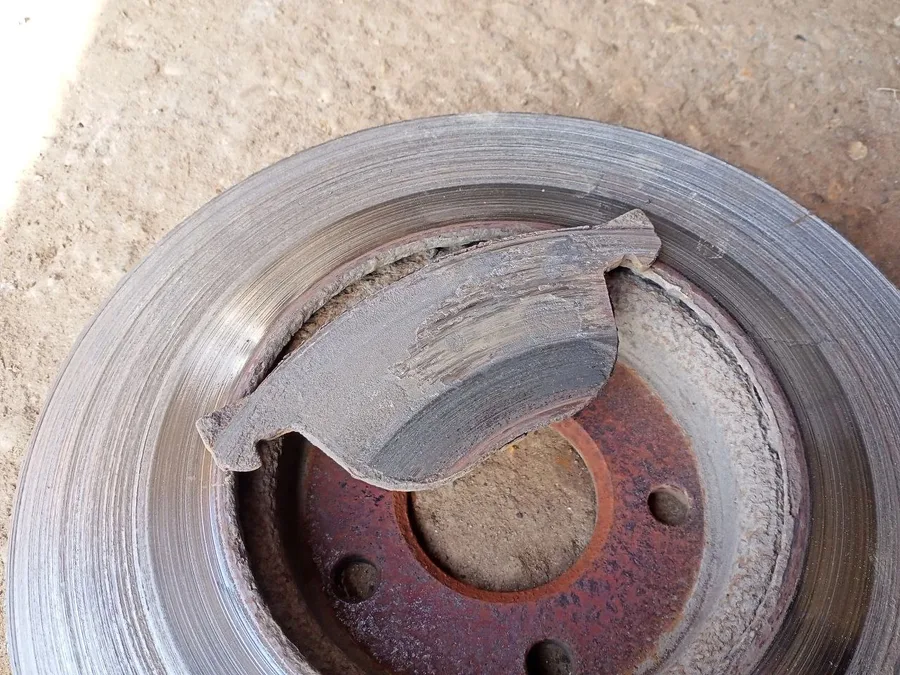

По «За рулём» (с. 41, 181–182) передний диск меняют при толщине меньше 23 мм, задний — меньше 9 мм, а также при трещинах, рисках глубже 0,4 мм и волнистости. Минимальная толщина указана на торце диска. Меняют парой на ось и обязательно с новыми колодками. Руководство 2008 года разрешает проточку, если после неё толщина не меньше предела; ставя старый диск обратно, снимите напильником буртик по краю.
Как поменять передний диск
По «За рулём» (с. 181–182), моторы 1,8 и 2,0; руководство 2008 года для всех моторов описывает то же.
- Снимите колесо, поставьте машину на подставку, руль поверните до упора в сторону работы.
- Снимите суппорт, как при замене колодок: фиксатор, крышки втулок, два пальца шестигранником на 7. Подвяжите его, не нагружая шланг.
- Головкой на 15 отверните два болта крепления направляющей колодок к поворотному кулаку и снимите направляющую.
- Снимите диск со ступицы. Очистите привалочные поверхности ступицы и диска от ржавчины — иначе будет биение.
- Соберите в обратном порядке. Болты направляющей — 115 Н·м, пальцы суппорта — 35 Н·м (с. 266).
Как поменять задний диск
По «За рулём» (с. 182): снимите суппорт, как при замене задних колодок, отверните два болта крепления направляющей колодок к продольному рычагу и снимите направляющую и диск. Болты направляющей затягивают на 120 Н·м (с. 266). «За рулём» называет для них головку на 13, руководство 2008 года — на 15: приготовьте обе. Руководство советует снимать направляющую вместе с суппортом и колодками, не отсоединяя шланг и трос ручника, — узел подвязывают проволокой. Ручник перед работой опустите.
Колодки к новым дискам и порядок их замены — в статье про колодки, а если суппорт закис или ручник держит плохо — в статье о замене суппорта и троса ручника.
Опыт владельцев
Насколько я знаю, диски от объёма двигателя на ФФ2 не подразделяются, только перед, зад. Перед 278, зад 265.
У меня ФФ2+, передние от 3 подходят.
Перед поставил диски Brembo, колодки ATE, зад — ATE диски, колодки ATE (ФФ2 седан), всё устраивает, проблем нет.
Взял я, значит, диски и колодки в круг. Всё ATE, всё нулёвое… Передние диски в идеале, спустя 30 тыс. пробега выработки нет совсем… На задних выработка 1 мм.
Вопросы и ответы
Какие передние диски на Focus 2 — 278 или 300 мм?
Подходят ли передние диски от Focus 3?
Да, 278-й диск у поколений общий: Bosch 0986479173 указан и для 1734696, и для 1790221. Задние не подходят — 265 против 271 мм.
Какая минимальная толщина дисков?
Передний — 23 мм при новом 25 мм, задний — 9 мм при новом 11 мм. Цифра выбита на торце диска.
Главное перед покупкой
Для российского Focus 2 спереди нужен 278 × 25 мм — 1734696 или TRW DF4465, Bosch 0986479173, LPR F1009V; от Focus 3 тоже подойдёт. Сзади диск нужен, только если там суппорт, а не барабан: 265 × 11 мм — 1748745 или TRW DF4372, Bosch 0986479169, LPR F1013P.
Если у вас 2,0 европейской сборки, измерьте старый диск до заказа: там может стоять 300-й (1520297). Берите пару на ось и сразу колодки, а ступицу перед установкой зачистите от ржавчины.
