Свечи и катушки зажигания Toyota Camry 50 и 55: номера по мотору и замена
Свечи и катушки у Camry 50 и 55 подбирают по мотору, а у 2,5 ещё и по дате выпуска. У четырёх моторов свечи разные: 2,0 1AZ-FE, 2,0 6AR-FSE, 2,5 2AR-FE и 3,5 V6 2GR-FE. А у 2,5 российской сборки с июня 2013 года каталог Toyota даёт на свечу и катушку по два номера — отсюда споры у прилавка, «какой правильный».
Ниже — номера по мотору и периодам, как отличить второй номер, и как поменять свечи на 2,5 и 3,5 по руководству.
Как узнать свой вариант
- Мотор — по ПТС. 2,0 у Camry 50 — всегда 1AZ-FE (148 л. с.), у Camry 55 — всегда 6AR-FSE (150 л. с.). 2,5 — 2AR-FE (181 л. с.), 3,5 — 2GR-FE (249 или 277 л. с.).
- Рестайлинг — Camry 55 видно по светодиодным ходовым огням, продажи с ноября 2014 года.
- Дата выпуска и сборка важны у 2,5: российская или японская сборка, до 06.2013, с 06.2013, с 07.2015. VIN петербургских машин начинается на XW7.
| Деталь | Для каких машин | Оригинал | Аналоги |
|---|---|---|---|
| Свеча зажигания, 4 шт. | 2,5 2AR-FE, 2011–2018 | 90919-01233 | Denso SK16HR11 Denso IKH16TT NGK 96779 Bosch 0 242 230 533 Hella 8EH 188 705-101 |
| Свеча зажигания, второй номер | 2,5 2AR-FE российской сборки, 06.2013 – 07.2015 | 90919-C1001 | |
| Свеча зажигания, второй номер | 2,5 2AR-FE российской сборки (Camry 55), с 07.2015 | 90919-C1008 | |
| Катушка зажигания, 4 шт. | 2,5 2AR-FE, до рестайлинга (2011–2014); Camry 55 японской сборки | 90919-02256 | Denso DIC-0132 NGK 48269 Bosch 0 986 AG0 501 Delphi GN10366-12B1 Hella 5DA 358 057-401 |
| Катушка зажигания, второй номер | 2,5 2AR-FE российской сборки с 06.2013; Camry 55 российской сборки | 90919-C2004 | NGK 48269 |
| Свеча зажигания, 6 шт. | 3,5 V6 2GR-FE, до рестайлинга (2011–2014); Camry 55 — по VIN | 90919-01247 | Denso FK20HR11 Denso IKH20TT NGK 6176 |
| Катушка зажигания, 6 шт. | 3,5 V6 2GR-FE, до рестайлинга (2011–2014); Camry 55 — по VIN | 90919-02255 | Delphi GN10366-12B1 |
| Свеча зажигания, 4 шт. | 2,0 1AZ-FE (Camry 50, 2012–2014) | 90919-01240 | Denso SK16R11 Denso IK16TT Bosch 0 242 230 528 Hella 8EH 188 706-061 |
| Катушка зажигания, 4 шт. | 2,0 1AZ-FE (Camry 50, 2012–2014) | 90919-02260 | Denso DIC-0134 NGK 48278 Bosch 0 986 AG0 508 Delphi GN10315-12B1 febi 188594 |
| Катушка зажигания, второй номер | 2,0 1AZ-FE, по маркировке на старой катушке | 90919-C2006 | NGK 48278 |
| Свеча зажигания, 4 шт. | 2,0 6AR-FSE (Camry 55) | 90919-01286 | Denso FK16HBR-J8 Bosch 0 242 236 577 |
| Свеча зажигания, второй номер | 2,0 6AR-FSE (Camry 55) | 90919-C1006 | Bosch 0 242 236 577 |
| Катушка зажигания, 4 шт. | 2,0 6AR-FSE (Camry 55) | 90919-02256 | Denso DIC-0132 NGK 48269 |
| Катушка зажигания, второй номер | 2,0 6AR-FSE (Camry 55) | 90919-C2004 | NGK 48269 |
Реклама i
Рекламодатель: ООО «ГРИНЛАЙТ». ИНН 5401359124. erid: 2bL9aMPo2e49hMef4piUd4V2My
Все номера по мотору — на странице подбора «Свечи зажигания Toyota Camry XV50».
Второй номер: какой брать
С 06.2013 у 2,5 российской сборки в каталоге Toyota почти на каждую позицию две строки с пометками «*107» и «*347». Что они значат, каталог не объясняет. Для свечей и катушек это выглядит так: свеча 90919-01233 или 90919-C1001, катушка 90919-02256 или 90919-C2004. На Camry 55 2,5 российской сборки катушка — 90919-C2004, свеча — 90919-01233, а второй номер свечи — 90919-C1001 до 07.2015 и 90919-C1008 после. У Camry 55 японской сборки катушка осталась 90919-02256.
Второй номер не «лучше» и не «хуже» — это вторая строка каталога. Какой стоит у вас, проверяйте по VIN или по номеру на старой детали. У 6AR-FSE и катушки 1AZ-FE такие пары тоже есть: в каталоге они помечены (J) и (L) или маркировкой на корпусе катушки. NGK даёт свою катушку 48269 сразу к обоим номерам 2,5 и 6AR-FSE, 48278 — к обоим номерам 1AZ-FE.
У Camry 55 3,5 в каталоге Toyota та же свеча — Denso FK20HR11, шесть штук, но номер Toyota для рестайлинга мы не получили. Свечи и катушки 3,5 после рестайлинга сверяйте по VIN.
Как поменять свечи на 2,5
Порядок — по руководству для XV50. Для Camry 55 2,5 детали те же. Для 2,0 (1AZ-FE и 6AR-FSE) этой операции в книге нет.
- Снимите декоративную крышку двигателя: сначала поднимите заднюю часть, чтобы она сошла с двух штифтов, потом переднюю. Если тянуть за оба края сразу, крышку можно сломать.
- Отсоедините разъёмы четырёх катушек, отверните четыре болта и снимите катушки.
- Выкрутите свечи свечным ключом.
- Вкрутите новые свечи моментом 25 Н·м, поставьте катушки — болты 10 Н·м.
Как поменять свечи на 3,5 V6
- Снимите ресивер (в книге — уравнительный бачок на впуске) — это отдельная операция руководства. Прокладки между ресивером и впускным коллектором одноразовые, купите новые заранее.
- Отверните болт и снимите стойку расширительного бачка № 1 (при сборке 21 Н·м), отверните гайку (8 Н·м), отсоедините два зажима жгута проводов.
- Отсоедините разъёмы шести катушек, отверните шесть болтов и снимите катушки.
- Выкрутите шесть свечей. Новые затягивайте моментом 18 Н·м, болты катушек — 10 Н·м.
Как проверить старые свечи и катушки
- Зазор новой свечи — 1,0–1,1 мм. Если у свечи с пробегом зазор больше 1,3–1,4 мм, её меняют.
- Зазор у свечи с пробегом не регулируют, металлической щёткой её не чистят.
- Сопротивление изоляции свечи мегомметром — 10 МОм или больше.
- Свечу с повреждённой резьбой или изолятором меняют. Свечу или катушку, которая падала или получила удар, книга тоже велит заменить.
Опыт владельцев
Главная тема у владельцев — подделки Denso. Один из них проверяет свечи мультиметром прямо при покупке: у настоящих сопротивление у всех четырёх почти одинаковое, у поддельных — разное. Другой советует искать на оригинальной свече Toyota маркировку самой Toyota рядом с маркировкой Denso или NGK. По срокам мнения разные: один владелец менял свечи на 80 и 132 тыс. км, и снятые были ещё рабочими, другой меняет примерно вдвое чаще — бережёт катушки.
Менял на 80 тыс. и 132 тыс., свечи были хорошие, можно было ещё ездить.
…свеча негодная. Много перебрал. Еле нормальные нашёл. Denso, которые попадались, все были палёные.

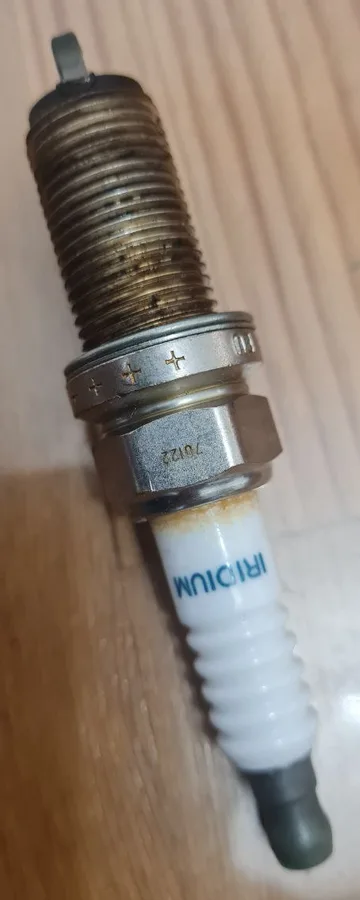

На оригинальной тойотовской свече будет маркировка Тойоты, а рядом маркировка Denso либо NGK.
Вопросы и ответы
Какие свечи на Камри 55 2,5?
Toyota 90919-01233 (Denso SK16HR11), четыре штуки. У машин российской сборки второй номер — 90919-C1001 до 07.2015 и 90919-C1008 после. Аналоги — Denso IKH16TT, NGK 96779, Bosch 0 242 230 533.
Какие свечи на Камри 50 3,5?
Toyota 90919-01247 (Denso FK20HR11), шесть штук. Аналоги — Denso IKH20TT, NGK 6176. У Camry 55 3,5 номер сверяйте по VIN.
Подходят ли свечи от 2,5 на 2,0?
Нет. У 1AZ-FE своя свеча 90919-01240 (Denso SK16R11), у 6AR-FSE — 90919-01286 или 90919-C1006 (Denso FK16HBR-J8).
Нужно ли выставлять зазор у новых свечей?
Проверить можно: у новой свечи 2,5 и 3,5 по книге 1,0–1,1 мм. Зазор у свечи с пробегом не подгибают — её меняют, если он больше 1,3–1,4 мм.
Чем отличаются катушки 90919-02256 и 90919-C2004?
По каталогу это две строки одной позиции у 2,5 российской сборки с 06.2013; после рестайлинга у петербургских машин — C2004. Аналог NGK 48269 производитель даёт к обоим номерам.
Главное перед покупкой
Узнайте мотор по ПТС и дату выпуска. Для 2,5 2AR-FE свеча — 90919-01233 или Denso SK16HR11, катушка — 90919-02256 или 90919-C2004 (у Camry 55 российской сборки — C2004). Для 3,5 2GR-FE до рестайлинга — свеча 90919-01247 и катушки 90919-02255; для 2,0 1AZ-FE — свеча 90919-01240 и катушка 90919-02260; для 2,0 6AR-FSE — свеча 90919-01286 и катушка 90919-02256.
Свечи покупайте там, где можно вскрыть упаковку и проверить маркировку, — подделок Denso много. На 3,5 заранее возьмите прокладки ресивера. На том же ТО обычно меняют воздушный фильтр Camry 50 и 55 и масло в двигатель Camry 50 и 55; номера по мотору — на странице подбора «Свечи зажигания Toyota Camry XV50».
