Предохранители ВАЗ 2105
На автомобиле ВАЗ марки 2105 устанавливались преимущественно два вида монтажных блоков предохранителей, условно называемых старого либо нового образца.
На машинах с инжекторным двигателем применялись дополнительные предохранители, отвечающие за работу электрических систем. Во многом блоки были унифицированы с аналогами на другой классике.

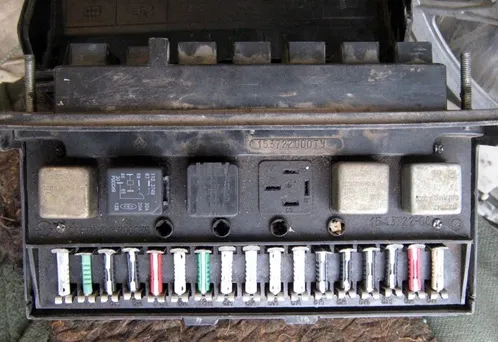

Блок старого образца
Содержание
За исключением совсем древних и редких первых экземпляров, коммутационные блоки, называемые ещё чёрными ящиками, у ВАЗ 2105 монтировались снаружи моторного щитка справа, и через них проходила проводка из моторного отсека к узлам управления. Первоначально использовались цилиндрические предохранители, подобно первым ВАЗам, двух номиналов, 8А и 16А.
Все семнадцать плавких вставок стояли в ряд у передней стенки корпуса. Расположение и распределение нагрузок также походило на предшественников.
Порядковый номер | Номинал, А | Подключённые цепи |
---|---|---|
1 | 8 | Фонари на задний ход, печка, коммутация нагрева стекла |
2 | 8 | Насосы и на дворники |
3 | 8 | Резерв |
4 | 8 | Резерв |
5 | 16 | Нити подогрева стекла |
6 | 8 | Цепь прикуривателя и дополнительный разъём |
7 | 16 | Клаксон и электрический вентилятор охлаждения |
8 | 8 | Сигнализация поворотов и аварийная |
9 | 8 | Противотуманки и запуск генератора |
10 | 8 | Приборы, сигнализация щитка и поворотов |
11 | 8 | Цепь стоп сигнала, салонный свет |
12 | 8 | Дальний справа, очистка фар |
13 | 8 | Дальний слева, контроль дальнего |
14 | 8 | Габариты слева спереди и справа сзади, сигнализация габаритов, Подсветка госномера, свет моторного отсека |
15 | 8 | Габариты справа спереди и слева сзади, освещение щитка, прикуривателя и перчаточного ящика |
16 | 8 | Ближний справа, коммутация очистки фар |
17 | 8 | Ближний слева |
Крепление предохранителей устаревшего типа не отличалось надёжностью, что никак не компенсировалось простотой и наглядностью их замены. Поэтому вскоре конструкция была изменена.

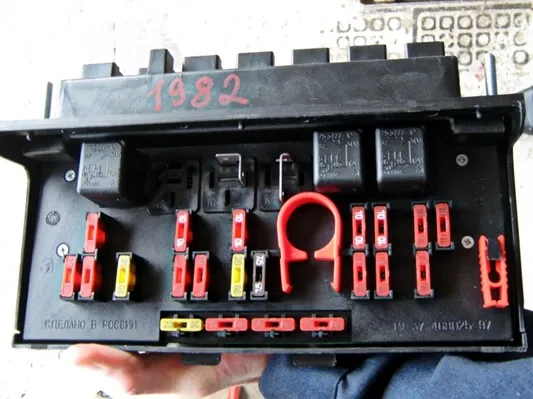

Блок нового образца
Весь функционал, габариты и подключение блока были сохранены. Блок предохранителей был переведён на применяемые во всём мире вставки ножевого типа midi-формата с плоскими контактами под стандартный разъём 6,3 мм. Схема чёрного ящика также изменилась. Европредохранители могли прослужить гораздо больше.
Номиналы также были приведены к стандартному ряду в трёх значениях – 7,5, 10 и 20 А. Те же семнадцать вставок уже располагались в два ряда, отдельно стояли четыре запасных предохранителя и пластиковый пинцет, облегчавший их замену. Схема коммутации цепей не изменилась, за редкими исключениями.
Например, был изменён принцип подачи питания на обмотку возбуждения генератора. Применение этого прибора со встроенным реле-регулятором позволило исключить питание цепи через предохранитель, начальный ток задавался контрольной лампочкой увеличенной мощности.
Взаимозаменяемость нового и старого блоков на разных машинах является условной. Мелкие изменения в электросхемах автомобилей могут потребовать незначительной доработки блоков автоэлектриком или самостоятельным образом. Это относится к коммутации цепей стартера, вентилятора радиатора, противотуманных фар и очистителей стекол.
На некоторых блоках вместо отдельных реле устанавливались перемычки или наоборот. Дело в том, что коммутирующие элементы могли обеспечивать работу устройств без промежуточных реле, ток поступал непосредственно к потребителю, что упрощало конструкцию. Цена при этом значительно уменьшалась.
ВАЗ 2105 и 2107 с инжекторными двигателями
Более современные и экологичные моторы 21067 с распределённым впрыском топлива усложнили электрооборудование автомобилей, что привело к применению дополнительных предохранителей. На новых машинах также было возможно применение центрального замка.
Три предохранителя цепей управления впрыском расположены в едином блоке с тремя основными реле – главным, реле бензонасоса и реле вентилятора охлаждения. Это вставки на 15А, защищающие питание главного реле, реле на бензонасос и всю цепь неотключаемого питания контроллера двигателя. Инжектор имеет свои индивидуальные требования.
Чуть раньше появились ещё два дополнительных предохранителя в держателях кабельного типа, врезанные в цепи двигателей очистки стёкол фар. Это было связано со случаями таинственной разрядки аккумулятора заклинившими моторедукторами на фары. Новые предохранители располагались рядом с задними корпусами правой и левой фары. Каждый отвечает за свою сторону.
Как произвести замену
Иногда предохранители требуют замены, даже если обороняемая ими схема находится во вполне исправном состоянии. Номинал предохранителя рассчитывается достаточно точно, чтобы в случае увеличения потребляемого тока даже на несколько десятков процентов автомобилю не был нанесён дополнительный ущерб.
Но кратковременное повышение протекающего через предохранитель тока вполне возможно и при штатных ситуациях. Пусковые броски тока электродвигателей, повышенное потребление лампами при разогреве нитей, перегрев корпуса предохранителя из-за плохого контакта в его разъёме, наконец, брак при производстве и увеличенный допуск по номиналу. Иногда это может быть даже естественное старение, а также ошибка при установке.

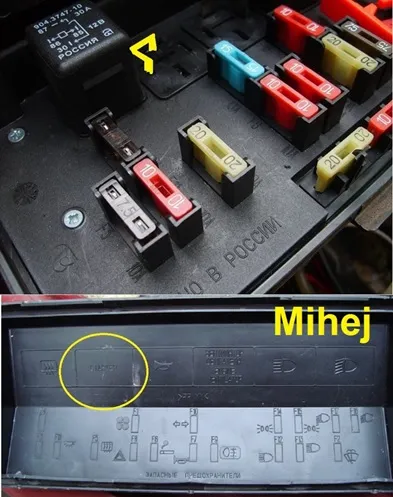

Крышка блока установлена на пластиковой защёлке. Не очень удобной, но открыть ее вполне реально. Главное – не забыть потом закрыть, поскольку электроприборы очень не любят грязь и влагу.

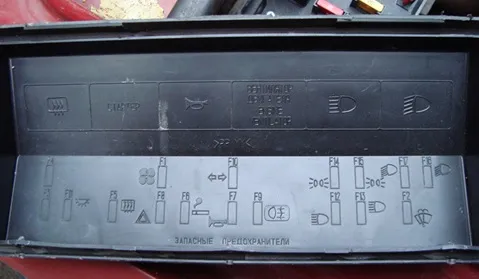

Изнутри на крышке имеется некая памятка, там указано, где находится каждый прибор и его рабочий ток. Эти данные должны строго соответствовать реальности, иначе возможны вышеуказанные неприятности. Предохранители нового образца обычно выполнены из прозрачного пластика, что позволяет определить их целостность даже визуально. Но не всегда. Порой обрыв глазом рассмотреть не удается. Можно использовать мультиметр в режиме омметра или контрольную лампочку.
Проще всего измерить сопротивление извлечённого предохранителя омметром. Прибор должен показать сопротивление около нуля. Не более чем его же показания при накоротко замкнутых между собой наконечниках щупов. Можно сравнить с имеющимся в запасе заведомо исправным предохранителем.
Определённым удобством является цветовая кодировка номиналов. Но не стоит ей слепо доверять, основное – это число, указанное на торце корпуса. Новая вставка должна быть промаркирована так же, как допускает схема, поскольку вышедшая из строя вставка тоже могла быть подобрана неверно.
Если же и новый предохранитель выходит из строя, дальнейшие замены бессмысленны. Надо искать и устранять неисправность в приборах, панели приборов или самой проводке.
