Предохранители Skoda Fabia

Электрооборудование Skoda Fabia состоит из нескольких контуров цепей, которые запитаны в однопроводную схему от аккумуляторной батареи (или от генератора во время движения автомобиля) и защищены от перегрузок напряжения предохранителями в монтажных блоках.

Предохранители Skoda Fabia
Вид основного монтажного блока

Каждый потребитель имеет определённую номинальную силу тока, подключён через блок реле, либо несколько приборов работает в одной цепи. Всего на Фабии установлено два монтажных блока предохранителей и один блок-контроллер.

Расположение и назначение предохранителей

Основной блок расположен слева под рулевой колонкой и защищает большинство потребителей. Доступ к нему получить достаточно просто: необходимо снять защитную крышку, открутив два болта по бокам.

Если вынуть монтажный блок полностью из гнезда, то на обратной стороне содержится информация в виде пиктограмм назначений каждого предохранителя:

Схема основного монтажного блока
Схема основного монтажного блока

В зависимости от поколения автомобиля, года выпуска и комплектации, назначения предохранителей могут незначительно отличаться, а для установки дополнительного оборудования предусмотрены резервные гнёзда для монтажа.

Назначение предохранителей в общей схеме
Назначение предохранителей в общей схеме
№ предохранителя Номинальная сила тока Защищаемая цепь
1 — Резерв
2 — Резерв
3 5A Автоматический регулятор коррекции фар
4 5A Блок-контроллер АВS
5 5A Цепь опции круиз-контроля
6 — Резерв
7 15A Электронная система управления двигателем
8 10A Датчики топливных форсунок
9 5A Блок-контроллер климатической системы, парктроник
10 — Резерв
11 7,5A Блок-контроллер стеклоподъёмников, электрический привод боковых зеркал
12 7,5A Огни заднего хода
13 15A Система АКПП
14 10A Регулятор света фар
15 5A Головное устройство, навигатор, бортовой компьютер
16 5A Электрический привод руля
17 5A Подсветка номерного знака, левый габарит
18 5A Правый габарит
19 5A Аудиосистема, магнитола
20 5A ЭБУ
21 5A Огни стоп-сигналов
22 10A Блок-контроллер электрооборудования в салоне
23 7,5A Подсветка салона
24 10A Центральный замок
25 20A Подогрев передних сидений
26 15A Привод омывателя лобового стекла
27 — Резерв
28 10A Кислородный датчик
29 10A Датчик топлива
30 15A Топливный насос
31 10A Датчик ГРМ
32 — Резерв
33 — Резерв
34 30A Электронная блокировка двигателя
35 5A Элементы подсветки приборной панели
36 15A Дальний свет
37 7,5A Противотуманный задние огни
38 10A Противотуманные передние огни
39 30A Привод вентилятора кондиционера
40 30A Привод заднего дворника
41 — Резерв
42 25A Нагревательная нить заднего стекла
43 20A Клаксон
44 20A Привод дворников лобового стекла
45 15A Блок-контроллер ЭБУ
46 — Резерв
47 15A Розетка прикуривателя
48 15A Гидротрансформатор АКП
49 15A Поворотники
50 10A Навигатор
51 25A Привод стеклоподъёмников на левых дверях
52 25A Привод стеклоподъёмников на правых дверях
53 25A Электрический привод люка
54 15A Охранная сигнализация, транспондер, иммобилайзер
55 — Резерв
56 25A Привод омывателя передних фар
57 15A Блок-контроллер левой фары
58 15A Блок-контроллер правой фары

Блок реле расположен с левой стороны торца приборной панели:

Блок реле
Блок реле
Схема и назначение реле
Схема и назначение реле
  • R1 – резерв
  • R2 – обогреватели лобового или заднего стекол (в зависимости от комплектации)
  • R3 – стартер
  • R4 – давление в топливных магистралях
  • R5 – электрооборудование осветительных приборов
  • R6 – резерв
  • R7 – передние габаритные огни
  • R8 – топливный бензонасос
  • R9 – климатическая система, кондиционер
  • R10 – реле зажигания
  • R11-R15 – резервные модули

Второй монтажный блок предохранителей расположен под капотом у АКБ

Монтажный блок
Монтажный блок
Схема и назначение предохранителей
Схема и назначение предохранителей
№ предохранителя Номинальная сила тока Защищаемая цепь
1 7,5A Цепь генератора
2 — Резерв
3 80A Освещение салона
4 60A Электрообогрев сидений, климатическая система
5 40A Наружное освещение
6 50A Привод вентилятора системы охлаждения
7 50A Электропривод руля
8 25A АВS, датчики трансмиссии АКПП
9 30A Кондиционер
10 5A ГРМ
11 40A ЭСУД
12 5A Система зажигания, свечи
13 5A Гидротрансформатор АКП

Замена предохранителей

При замене плавких вставок сгоревших предохранителей учитывают значение номинальной силы тока определённого контура цепи: не допускается использование временных перемычек, особенно в местах с высоким напряжением – это приводит к коротким замыканиям и возможному возгоранию электропроводки.

Если маркировка на предохранителях отсутствует или её невозможно прочесть в амперах, то можно ориентироваться на цвета, которые соответствуют значениям:

  • 5А – светло-коричневый
  • 7,5А — коричневый
  • 10А – красный
  • 15А — синий
  • 20А – жёлтый
  • 25А – белый
  • 30А – зелёный

Порядок замены:

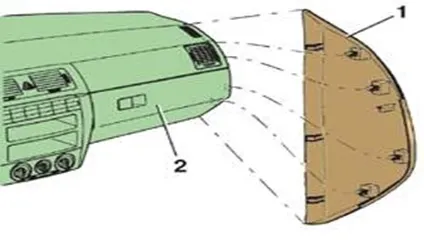

  • Боковая панель в салоне снимается на левой стороне (отжать защёлки-фиксаторы)

Замена предохранителей

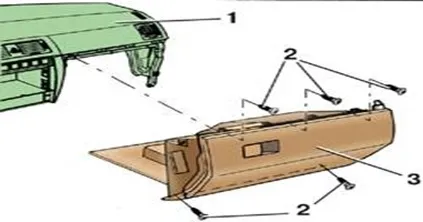

  • Далее снимается передняя крышка

Замена предохранителей

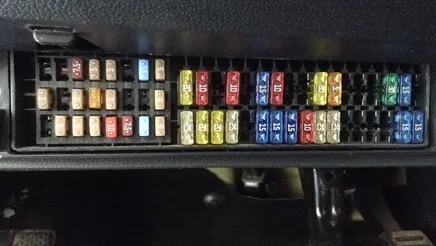

  • Монтажный блок предохранителей в салоне закреплён на двух болтах

Замена предохранителей

  • Болты отворачиваются и блок полностью вынимается из гнезда.
  • Сгоревший предохранитель меняют на новый (либо плавкую вставку), используя специальный пинцет, который входит в комплект блока и закреплён сбоку на резервном гнезде. После чего блок и приборную крышку с панелью устанавливают в обратной последовательности.

Наиболее частые причины неисправностей электрооборудования: слабые, либо окисленные клеммы в местах контактов, обрыв или повреждённая изоляция проводки (короткие замыкания), недостаточный контакт на «массу» (окисление клемм АКБ). Бывает достаточно зачистить места разъёмов мелкозернистой шкуркой, протерев насухо, и устранить нарушение.

При выходе из строя реле или контура многопроводного подключения отказывает сразу несколько электроприборов (например, освещение в салоне, подсветка номерного знака и габариты, кондиционер и стеклоочистители).

Чтобы определить причину отказа, необходимо внимательно изучить схему монтажного блока предохранителей и реле, после чего проверить работоспособность приборов (ламп) и плавкие вставки на целостность. Если предохранители и реле в рабочем состоянии, то причину следует искать в электропроводке.
