Предохранители Nissan X-Trail Т31

В автомобилях семейства Ниссан Х Трейл Т31, Т30 предустановлено четыре монтажных блока с предохранителями. Такое количество обусловлено «фаршем» электроники, которая отслеживает поведение машины в режиме реального времени.

Предохранители Nissan X-Trail Т31

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Где находится основной и дополнительный блоки предохранителей:

  • В салоне Ниссан Х Трейл Т31, слева от рулевой колонки;

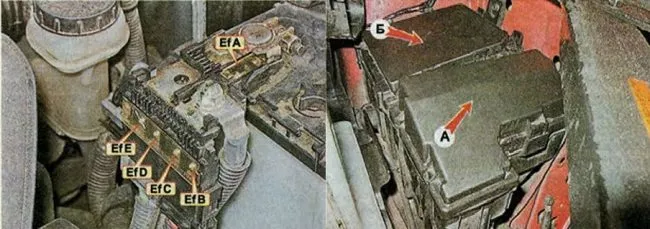

  • В моторном отсеке: слева, за расширительным бачком, справа, за аккумуляторной батареей, непосредственно на силовой клемме

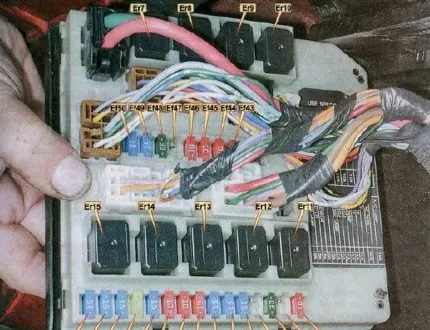

Блок реле – коммутаторов установлен в моторном отсеке, вместе с монтажным блоком.

С целью упрощения процесса идентификации предохранителя по порядковому номеру, на тыльной стороне крышек корпусов нанесена схема – расположение, маркировка, распиновка, расшифровка.

Процесс самостоятельной замены модулей защиты, реле – коммутаторов вовсе не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии монтажа недопустимо. В противном случае оборудование будет преждевременно выведено из строя.

Описание предохранителей на автомобиль Nissan X-Trail Т31: расположение, схемы, цена

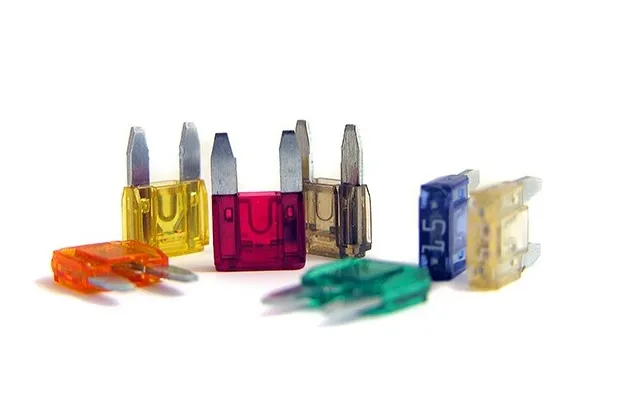

Независимо от модификации Ниссан Х Трейл Т31, монтажные блоки оснащены модулями защиты ножевого типа.

  • Схема установки предохранителей
Маркировка / амперажЗа что отвечает (с описанием)
F (Ф-1) / 20Автомобильный сигнал
F (Ф-2) / 5Центральный замок
F (Ф-3) / 10Резервация
F (Ф-4) / 10Система электрического питания
F (Ф-5) / 20Стеклоочистители лобового стекла
F (Ф-6) / 30Омыватели передних фар
F (Ф-7) / 30Омыватель заднего стекла
F (Ф-8) / 7,5Топливная аппаратура (дополнительно)
F (Ф-9) / 10Спидометр, тахометр, датчики
F (Ф-10) / 10Система курсовой стабилизации
F (Ф-11) / 10АБС (ABS)
F (Ф-12) / 10Резервация
F (Ф-13) / 30Резервация
F (Ф-14) / 30Подсветка вещевого ящика
F (Ф-15) / 10Вентилятор отопителя (печка)
F (Ф-16) / 15Система кондиционирования
F (Ф-17) / 15Топливная система, бензонасос
F (Ф-18) / 10Система безопасности
F (Ф-19) / 10Резервация
F (Ф-20) / 10Датчик силового агрегата
F (Ф-21) / 5Боковые зеркала
F (Ф-22) / 5Стоп сигналы
F (Ф-23) / 5Автомобильная розетка
F (Ф-24) / 5Дополнительная электрическая сеть
F (Ф-25) / 5Аварийка, поворотники
F (Ф-26) / 5Резервация
F (Ф-27) / 20Обогрев заднего стекла
F (Ф-28) / 15Кислородный датчик
F (Ф-29) / 15Резервация
F (Ф-30) / 20Стеклоподъемники
F (Ф-31) / 15Контролер трансмиссии автоматического типа
F (Ф-32) / 20Печной отопитель, прикуриватель, подсветка салона
F (Ф-33) / 20Резервация
F (Ф-34) / 20Резервация
F (Ф-35) / 20Резервация
  • Схема расположения реле – коммутаторов
ОбозначениеКакой за что отвечает / что обеспечивает
K 1Головной свет
K 2Дроссельная заслонка
K 3Стеклоподъемники
K 4Противотуманные фары задние
K 5Зажигание
K 6Топливная аппаратура
K 7Электрическое оборудование
K 8Резервация
K 9Резервация
K 10Резервация
K 11Резервация
K 12Стоп сигналы
K 13Подсветка
K 14Освещение салона
K 15Резервация
K 16Резервация
K 17Резервация

Стоимость оригинальной версии монтажного блока в сборе от 3000 рублей, качественные аналоги от 2400 рублей. Реле – коммутаторы по цене от 650 рублей.

Предохранители Nissan X-Trail Т31

Типичные признаки неисправности предохранителей

  • Оборудование неактивно при запуске, подаче напряжении;
  • На панели приборов сигнализирует индикатор о поломке оборудования в моторном отсеке;
  • На ощупь монтажный блок горячий, с явной повышенной рабочей температурой;
  • В месте расположения монтажного блока слышен запах плавленого, горелого, пластмассы.

Предохранители Nissan X-Trail Т31

Частые причины выхода из строя предохранителей

  • Несоблюдение рекомендаций изготовителя по срокам проведения технического осмотра;
  • Экономия на покупке оригинальных запчастей;
  • Нарушение технологии установки, замены;
  • Повреждение целостности модулей защиты;
  • Короткое замыкание в цепи;
  • Износ изоляции электрических кабелей;
  • Окисление контактов;
  • Образование конденсата, попадание влаги внутрь;
  • Ослабленные контакты клемм, колодок с проводами.

Предохранители Nissan X-Trail Т31

Замена предохранителей на Nissan X-Trail Т31

Подготовительный этап:

  • Дополнительное освещение, если работы проводите в темное время суток;
  • Набор новых модулей защиты, реле – коммутаторов;
  • Пинцет для извлечения плавильных элементов.

Последовательность действий при замене модулей защиты в салоне:

  • Помещаем машину в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности, фиксируем задний ряд колес противооткатными башмаками;

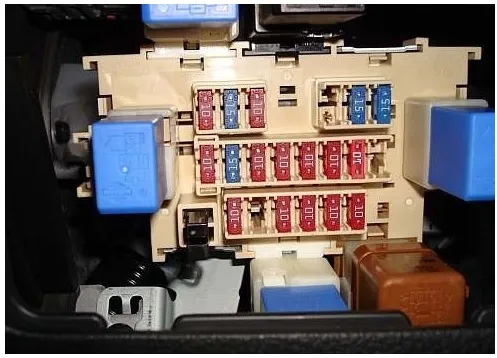

  • Открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, открываем крышку;

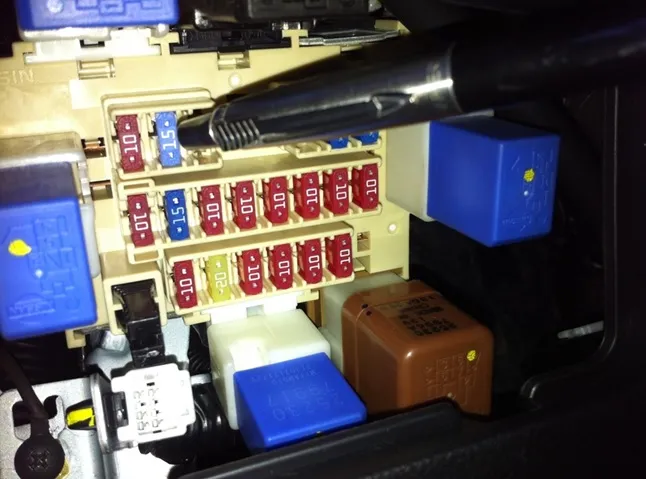

  • По схеме – расположению модулей, находим порядковый номер. Пинцетом извлекаем неисправный элемент, вставляем новый.

В случае замены монтажного блока целиком, дополнительно выкручиваем два винта – фиксатора платы. Используем отвертку с крестообразным наконечником.

Предохранители Nissan X-Trail Т31

Замена предохранителей в моторном отсеке:

  • Глушим двигатель, выжимаем стояночный тормоз на автомобиле, открываем капот;

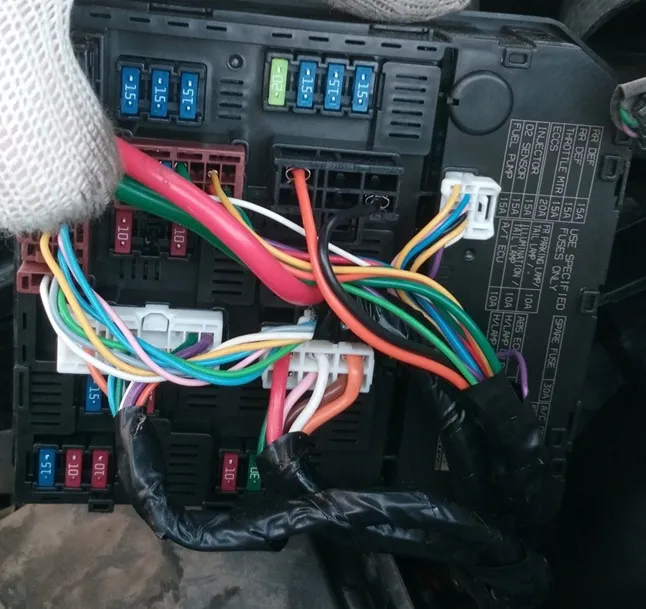

  • Слева от аккумулятора находим черный пластиковый корпус, отщелкиваем крышку;
  • По порядковому номеру, который указан на тыльной стороне, находим предохранитель, реле – коммутатор. Извлекаем его, на штатное место устанавливаем новый.

Аналогичным образом обновляем оставшиеся модули защиты.

Предохранители Nissan X-Trail Т31

Рекомендации по обслуживанию предохранителей Nissan X-Trail Т31

  • Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
  • Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
  • После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
  • Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
  • Целостность предохранителей проверяйте специальным оборудованием — мультиметром.

Средний ресурс эксплуатации модулей защиты, реле – коммутаторов на Nissan X-Trail (Т31) 50 тыс. км.
