Шаровая опора на Renault Duster

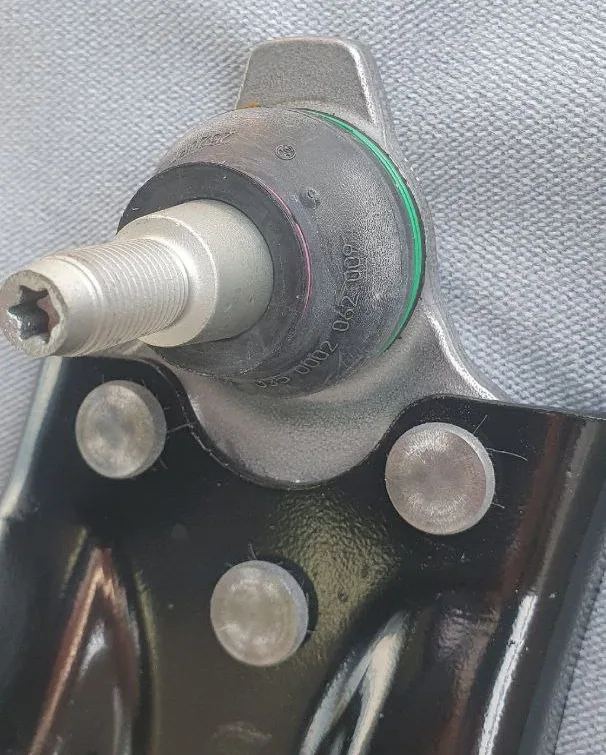

Передние рычаги на автомобиле Renault Duster сконструированы таким образом, что шаровые опоры возможно поменять отдельно от рычага, при условии, что оригинальные шаровые опоры нужно высверлить в местах заклепок.

Шаровая опора — ответственная деталь узла передней подвески, связывающая рычаг с поворотным кулаком, тем самым позволяет обеспечить движение закрепленных элементов во всех направлениях, а значит колеса могут поворачиваться.

Шаровая опора на Renault Duster

Шаровая опора выходит из строя, так как она является высоконагруженной деталью, и при езде по ямам, ухабам и другим неровным поверхностям дороги, шаровый шарнир изнашивается и появляется люфт. Вторым моментом, влияющим на внеплановый выход из строя шаровой опоры является перегруз автомобиля, а также повреждение пыльника шарнира. При возникновении люфта нарушаются настройки развал-схождения передних колес, ухудшается управляемость кроссовера, неравномерный и повышенный износ резины, а также повышается риск обрыва рычага, что может привести к всевозможным последствиям.

Диагностировать неисправную шаровую опору можно двумя способами:

  • при езде будет слышен сильный стук, а при повороте колеса скрип;
  • при диагностировании с помощью монтировки, которая упирается под опору, при надавливании будет слышен стук, означающий люфт шаровой.

Выбор шаровой опоры

Первое время официальный дилер не предусматривал замену шаровой опоры отдельно от рычага, поэтому в каталогах невозможно было найти шаровую опору как отдельная деталь в каталоге запчастей. Так как для бюджетного автомобиля замена рычага из-за поломанной шаровой опоры является нецелесообразно, большинство производителей запчастей стали выпускать шаровые опоры для Рено Дастер. Независимо от того, какой мотор установлен на автомобиле (1.5, 1.6 или 2.0), а также привод (передний или 4х4), рычаги здесь одинаковы, равно как и шаровые опоры.

Если же вы не доверяете практике замены шаровых опор отдельно от рычага, то ищите рычаги в сборе, согласно оригинальному заводскому номеру рычага: 545000138R (правый рычаг), 545011697R (левый).

Позднее производитель Renault присвоил каталожный номер для шаровой опоры — 401602308R, по которому можно найти аналоги. Ниже представлена таблица со средними ценами и производителями.

Производитель/ АртикулСредняя стоимость (российский рубль)
RENAULT (оригинал) 401602308R980
FENOX BJ10086490
STELLOX 5200371SX550
SASIC 7574011700
MEYLE 16160100015730
FEBI BILSTEIN 40808980
SWAG 609408081050

В таблице приведен не весь список возможных аналогов.

 Процесс замены шаровой опоры своими руками

Если на рычаге установлены оригинальные шаровые, то первую замену их нужно делать с полным снятием рычага.

Необходимый инструмент и оборудование для замены

  • Набор гаечных ключей и трещетки с головками.
  • Монтировка.
  • Молоток.
  • Домкрат.
  • Баллонный ключ.
  • Болгарка или дрель с набором сверл.
  • Тиски.
  • Медная смазка.

 Процесс замены

  • Если замена производится на яме, то под заднее колесо подставляется упор, коробка передач должна быть на передаче (АКПП в положении “Р”), включен ручной тормоз.
  • Устанавливаем домкрат, предварительно сорвав болты крепления колес.
  • Вывешиваем заменяемую сторону и снимаем колесо. Колесо подкладываем под подрамник или бордюр, ближе к домкрату.
  • Гаечным ключом срываем и откручиваем гайку шаровой опоры. Если гайка проворачивается с пальцем, тогда подпираем монтировкой рычаг вниз и делаем несколько ударов молотком по цапфе. Если гайка до сих пор не откручивается, тогда приступаем к откручиванию болтов рычага со стороны подрамника, а шаровый палец срезаем болгаркой.

Замена шаровой опоры

  • С помощью ключа на “21” с одной стороны удерживаем гайку, а с другой стороны головкой такого же диаметра откручиваем болт. Аналогично болт откручивается с другой стороны. Теперь рычаг снят с автомобиля.

Замена шаровой опоры

  • После того, как сняли рычаг, его нужно надежно закрепить в тисках.
  • С помощью дрели высверливаем три заклепки. Желательно начинать с 3 мм, после 5 и 7 мм. Если же получается высверлить заклепки, то аккуратно срезаем их болгаркой, не повреждая рычаг.

Шаровая опора

  • После того, как шаровая опора была удалена с рычага, готовим новую деталь к установке на рычаг. Комплект болтов, поставляемых с новой деталью, обязательно обработайте медной пастой. Обязательно проверяйте наличие смазки под пыльником. После палец также обработайте медной смазкой. Также проверьте целостность сайлентблоков рычага.

Процесс установки

  • Новую шаровую опору крепим к рычагу. Все болты смазываем.
  • Устанавливаем рычаг, в первую очередь крепим его болтами к подрамнику. Болты с гайками только наживляем. Затягивать болты нужно будет только тогда, когда рычаг примет рабочее положение.
  • Чтобы без помощи напарника установить палец в свое место, под тормозной диск подставляем домкрат и немного приподнимаем поворотный кулак, чтобы посадочный конус принял горизонтальное положение. подводим палец в посадочное место и понемногу опускаем поворотный кулак. Для того, чтобы палец мел до конца, подставляем домкрат под рычаг, наживляем гайку на шарнир и затягиваем ее до конца гаечным ключом.
  • Теперь затягиваем без усилия болты крепления рычага на подрамнике и устанавливаем колесо на место. После колесо опускается и затягиваются болты крепления. Болты крепления рычага затягиватся максимально, как раз в момент рабочего положения рычага.

После данной операции шаровая опора должна отработать не менее 50 000 км. Настоятельно рекомендуется менять шаровые опоры попарно для равномерного износа узла ходовой части. После замены шарниров обязательно требуется настройка углов развал-схождения колес.

После того, как шаровые опоры выйдут из строя, больше не будет необходимости снимать рычаг и все манипуляции можно проводить “по месту”. Предварительная обработка медной пастой позволит в следующий раз беспрепятственно обслуживать ходовую часть.

Для продления срока эксплуатации новых шарниров придерживайтесь следующих правил:

  • периодически проверяйте целостность пыльника шаровой опоры;
  • не допускайте загрузку автомобиля свыше указанных значений;
  • старайтесь обходить глубокие ямы и ухабы, либо снижайте скорость при наезде на них;
  • вовремя проводите диагностику и обслуживание передней ходовой части.

Для максимального ознакомления перед самостоятельной заменой опоры рекомендуется просмотреть подробное видео с описанием тонкостей. https://www.youtube.com/watch?v=Ckiyq6vVb5c

 Вывод

Замена шаровых опор на Renault Duster давно освоенная операция среди многих владельцев модели. Самостоятельная замена не составит труда, если строго придерживаться вышеописанного плана, а также ознакомиться с видеоматериалами. Такая операция первый раз может занять до двух часов, а последующие разы — не более 40 минут. Главное вовремя следить за техническим состоянием шаровых опор, чтобы ходовая часть кроссовера не подвела в самый неподходящий момент.
