Предохранители Lancer X: схема блоков, номиналы и номера
На Lancer X два блока предохранителей: в салоне под панелью у водителя и в моторном отсеке. Номера в них повторяются — «№ 4» в салоне и «№ 4» под капотом отвечают за разное, поэтому сначала смотрите блок, потом номер. Таблицы ниже — по руководству по эксплуатации 2008 года, номера и номиналы совпадают с заводским руководством по ремонту 2009 и 2011 годов, то есть подходят и дорестайлингу, и рестайлингу.
Здесь — что за что отвечает, какие предохранители покупать и с какими номерами, чем временно заменить сгоревший и как найти замыкание, если предохранитель горит снова.
Где стоят блоки
Салон. Блок за крышкой внизу панели перед водительским сиденьем. Там основной блок и рядом дополнительный — в нём обогрев заднего стекла, зеркал и сидений (номера 21–25). Схема с номиналами напечатана на внутренней стороне крышки.

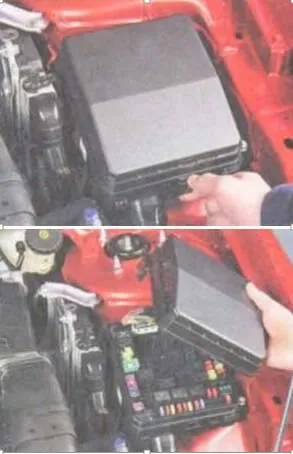

Моторный отсек. Второй блок — под капотом. На его крышке — запасные предохранители на 10, 15 и 20 А и пинцет-съёмник. Здесь же стоят плавкие вставки мощных цепей: стартер, ABS, вентиляторы.
Салонный блок
| № | Цепь | Ток |
|---|---|---|
| 1 | Отопитель (моторчик печки), плавкая вставка | 30 А |
| 2 | Стоп-сигналы | 15 А |
| 3 | Задний противотуманный фонарь | 10 А |
| 4 | Очиститель лобового стекла и насос омывателя | 30 А |
| 6 | Замки дверей | 20 А |
| 7 | Магнитола | 15 А |
| 9 | Плафоны салона | 15 А |
| 10 | Аварийная сигнализация | 15 А |
| 13 | Прикуриватель и розетка спереди | 15 А |
| 18 | Фонари заднего хода | 7,5 А |
| 19 | Розетка в консоли | 15 А |
| 20 | Стеклоподъёмники, плавкая вставка | 30 А |
| 21 | Обогрев заднего стекла, плавкая вставка (доп. блок) | 30 А |
| 22 | Обогрев наружных зеркал (доп. блок) | 7,5 А |
| 25 | Подогрев сидений (доп. блок) | 30 А |
Отдельного предохранителя на габариты в таблицах нет: габариты питаются через блок ETACS. Если погасли, смотрите лампы и разъёмы.
Блок под капотом
| № | Цепь | Ток |
|---|---|---|
| 1 | Передние противотуманные фары | 15 А |
| 2 и 8 | Двигатель и дроссельная заслонка | 7,5 и 15 А |
| 3 | Автомат или вариатор | 20 А |
| 4 | Звуковой сигнал | 10 А |
| 5 | Генератор | 7,5 А |
| 7 | Кондиционер | 10 А |
| 14 и 15 | Дальний свет, левая и правая фара | 10 А |
| 16 и 17 | Ксеноновые фары, левая и правая | 20 А |
| 18 и 19 | Ближний свет с галогеновой лампой, левая и правая | 10 А |
| 20 и 22 | Питание электрооборудования двигателя | 10 и 20 А |
| 21 | Катушки зажигания | 10 А |
| 23 | Топливный насос | 15 А |
| 24 | Стартер, плавкая вставка | 30 А |
| 26 и 27 | ABS, плавкие вставки | 40 и 30 А |
| 28 | Вентилятор конденсора, плавкая вставка | 30 А |
| 29 | Вентилятор системы охлаждения, плавкая вставка | 40 А |
| 31 | Усилитель аудиосистемы | 30 А |
Все позиции — на странице подбора предохранителей Lancer X.
Какие предохранители покупать
В салонном блоке и большей части подкапотного — плоские мини-предохранители. По каталогу Mitsubishi: 7,5 А — MS810885 (коричневый), 10 А — MS810886 (красный), 15 А — MS810887 (синий), 20 А — MS810888 (жёлтый). На 30 А — обычного размера, зелёный, MS810990. Плавкая вставка на 30 А — MU001091, она розовая; вставки на 40 А — зелёные. Подходит любой мини-предохранитель того же номинала, но не больше.
Запасных на 7,5, 25 и 30 А в машине нет. Руководство разрешает временно поставить 10 А вместо 7,5 А, 20 А вместо 25 А, а вместо 30 А — предохранитель из цепи усилителя аудиосистемы. После этого как можно скорее верните предохранитель нужного номинала.
Если предохранитель горит снова
Заводское руководство по ремонту советует так: вынуть сгоревший предохранитель, включить всё, что от него питается, и измерить сопротивление между выходом гнезда (сторона нагрузки) и массой. Если почти 0 Ом — замыкание есть сейчас, ищите его между выключателем и потребителем. Если нет — замыкание было кратковременным. Чаще всего это пережатый кузовом жгут, протёртая или оплавленная изоляция, вода в разъёме или ошибка при подключении доп. оборудования. Сгорела плавкая вставка — руководство по эксплуатации велит проверить электрику на сервисе.
| Не работает | Что проверить |
|---|---|
| Печка не дует ни на одной скорости | № 1 в салоне, 30 А; затем моторчик — статья про печку |
| Дворники и омыватель вместе | № 4 в салоне, 30 А — он общий; если дворники работают, а омыватель нет, дело не в нём: что проверить в омывателе |
| Прикуриватель | № 13 в салоне, 15 А, и плавкая вставка в самом прикуривателе |
| Обогрев заднего стекла и зеркал | № 21 и № 22 в дополнительном блоке |
| Не горит ближний свет одной фары | № 18 или № 19 под капотом (с ксеноном — № 16 или № 17) |
| Не заводится, не слышно бензонасоса | № 23 под капотом, 15 А |
| Стартер молчит | Вставка № 24 под капотом, 30 А |
| Не включается вентилятор радиатора | Вставки № 28 и № 29 — подробнее в статье про вентилятор |
Опыт владельцев
Предохранитель сгорел 22 под капотом, общее питание датчиков двигателя
Ну на плюсовой клемме есть предохранитель, может он сгорел, ну и в блоке под капотом есть предохранитель на 30 А слева внизу розовый, он на стартер идёт.
На самом прикуривателе есть предохранитель в виде «оловянного» прутка, вот он очень часто выгорает, когда любители поставить основной предохранитель выше номиналом забивают на все законы
Накрылся обогрев заднего стекла и зеркал. Заменил предохранители на стекло (перегорел 30 А) и зеркала на всякий (7,5 А). Обогрев не завёлся.
Вопросы и ответы
Где предохранитель прикуривателя на Lancer X?
№ 13 на 15 А в салонном блоке, розетка в консоли — № 19, тоже 15 А. Под капотом отдельного предохранителя на прикуриватель нет. Если предохранитель цел, а прикуриватель не работает, проверьте его собственную вставку. Подробнее — в статье про прикуриватель.
Какой предохранитель отвечает за сигнал?
№ 4 на 10 А в блоке под капотом. Не путайте с № 4 в салоне — это дворники. Больше о сигнале — в статье про сигнал Lancer X.
Можно ли поставить предохранитель большего номинала?
Нет. Руководство допускает только временную подмену, когда нет запасного нужного номинала: 10 А вместо 7,5 А и 20 А вместо 25 А. Предохранитель с запасом по току не защитит проводку — сгорит провод или разъём.
Отличаются ли предохранители до и после рестайлинга?
По номерам и номиналам — нет: таблицы руководства по ремонту 2009 и 2011 годов совпадают. Ближний свет — № 18 и № 19 по 10 А, бензонасос — № 23 на 15 А в обоих случаях.
Главное перед покупкой
Купите набор мини-предохранителей на 7,5, 10, 15 и 20 А — по каталогу Mitsubishi это MS810885, MS810886, MS810887 и MS810888, плюс обычный на 30 А MS810990. В машине нет запасных на 7,5 и 30 А, а именно на 7,5 А стоят генератор, двигатель, обогрев зеркал и задний ход.
Меняйте предохранитель только на такой же номинал. Если новый сгорел сразу, ищите замыкание по таблице выше: перегоревшая плавкая вставка стартера, ABS или вентилятора — повод для проверки проводки, а не для вставки помощнее.
