Датчик кислорода на УАЗ Патриот

Отечественные автомобили марки УАЗ Патриот первого поколения (2005 – 2014 гг.) оснащены одним датчиком концентрации кислорода (далее — ДКК). Второе поколение (2014 год), а также рестайлинговая версия 2017 года оснащены двумя контролерами.

Удвоенное количество датчиков поясняется ужесточением требований Евро 4. Таким образом, государство питается снизить количество токсических выбросов в атмосферу. В странах ЕС такая практика действует уже много лет, результаты положительные.

Датчик кислорода на УАЗ Патриот

Датчик кислорода на УАЗ Патриот: оригинал, аналоги, цена, каталожные артикулы

В ходе систематической эксплуатации автомобиля, заправки низкокачественным горючим контролер (-ы) изнашиваются, выходят из строя. На неисправность ДКК указывает ряд признаков, которые рассмотрим ниже.

Так как датчик (-и) неразборные, профилактике не подлежат, замена новыми по мере необходимости. Процесс установки ДКК вовсе не сложный, но требует внимательности со стороны ремонтника. Нарушение регламента недопустимо.

Каталожный артикул / маркировкаЦена в рублях
Управляющий 0 258 030 064От 2500 - 2700
Диагностический 220695-3826014От 2500 - 2700
3163-3826013От 2500 - 2700
3163-3825024От 2500 - 2700
3163-3824697От 2500 - 2700
3163-3823370От 2500 - 2700
*цены указаны состоянием на май 2019 года

Датчик кислорода на УАЗ Патриот

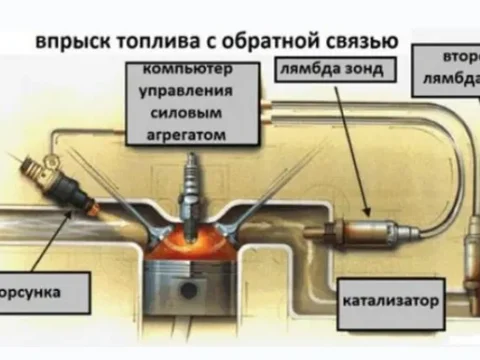

Верхний ДКК (управляющий) предназначен для определения количественного содержания кислорода в отработанных газах камеры сгорания цилиндров.

Нижний ДКК (диагностический) определяет содержание кислорода в выхлопном потоке после прохождения каталитического наполнителя. Данные передаются электронному блоку управления, на основании которых корректируется угол опережения зажигания, количество подачи воздуха в камеру сгорания.

Превышение кислорода в смеси называется «обогащением», а обратный процесс – «обеднением». Оба фактора негативно отображаются на функциональности мотора. Это приводит к снижению мощности, нестабильной работе на холостом ходу, повышенным расходом топлива.

Датчик кислорода на УАЗ Патриот

С целью экономии средств многие автовладельцы приобретают низкокачественные запчасти, чем ускоряют преждевременный износ оборудования.

Где расположен кислородный датчик

УАЗ Патриот после 2014 г.в. оснащен двумя ДКК: диагностическим и управляющим. Первый установлен на корпусе выпускного коллектора, второй – на приемной трубе, после муфты коллектора.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека. Средний ресурс эксплуатации ДКК 80 тыс. км.

Датчик кислорода на УАЗ Патриот

Признаки неисправности датчика кислорода на автомобиле УАЗ Патриот

Признаки схожи с другими поломками, поэтому корректно идентифицируйте поломку на начальном этапе.

  • Затрудненный запуск мотора;
  • Увеличенный расход горючего;
  • Снижение мощности;
  • Пассивная динамика разгона;
  • Работа мотора не в такт;
  • На приборном щитке сигнализирует индикатор о наличии системных ошибок ЭБУ;
  • Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
  • Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения

Датчик кислорода на УАЗ Патриот

Диагностика контролера своими руками на УАЗ Патриот

Для проведения диагностики используем мультиметр. Если у владельца нет прибора в наличии, его всегда можно приобрести в автомагазине, авторынке.

Последовательность действий:

  • Помещаем машину над смотровой ямой (придорожной эстакадой);
  • Снимаем концевики на одном из ДКК;
  • Подсоединяем клеммы мультиметра;
  • Активируем прибор в положение «Сопротивление»;
  • Анализируем данные;
  • По аналогии проверяем второй (диагностический) ДКК.

Стрелка тяготеет к бесконечности – лямбда зонд исправен, стрелка «в ноль» – повреждение. Контролер неразборный, профилактике не подлежит.

Параллельно с замером сопротивления на концевиках осмотрите целостность изоляционного слоя на проводке. При наличии повреждения замените участки кабеля.

Датчик кислорода на УАЗ Патриот

Установка кислородного датчика на УАЗ Патриот

Необходимые материалы, инструменты:

  • Ключ на «22»;
  • Фонарик;
  • Диагностический и управляющий контролеры.

Регламент:

  • Устанавливаем УАЗ Патриот над смотровой ямой. Используем гидравлический подъемник, при отсутствии ямы;
  • Глушим мотор, открываем капот;
  • Ожидаем пока выхлопной контур остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
  • Из-под днища отщелкиваем клеммы на диагностическом контролере. Выкручиваем его, заменяем новым, надеваем колодку с проводами;
  • По аналогии заменяем управляющий датчик.

Замена своими руками завершена. При условии соблюдения регламента последующая профилактика через 80 тыс. км.
