Выбор и замена высоковольтных проводов на Chevrolet Cruze

Одна из комплектаций автомобиля Chevrolet Cruze имеет бензиновый двигатель F16 D3, четырех цилиндровый, с рабочим объемом 1.6 литра, при максимальной мощности 109 л.с. Двигатель хорошо зарекомендовал себя на предыдущих моделях корейского автоконцерна Nexia и Lacetti.

Система зажигания силового агрегата бесконтактная, электронная с модулем, выдающим высоковольтные импульсы на четыре свечи зажигания. С высоковольтных выводов катушек модуля электрическая энергия передается на свечи с помощью четырех проводов зажигания, иногда их называют бронепровода. Как и многие компоненты автомобиля, высоковольтные провода (вв провода) существенно влияют на правильную работу двигателя, и имеют определенный ресурс.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Общий вид комплекта проводов
Общий вид комплекта проводов

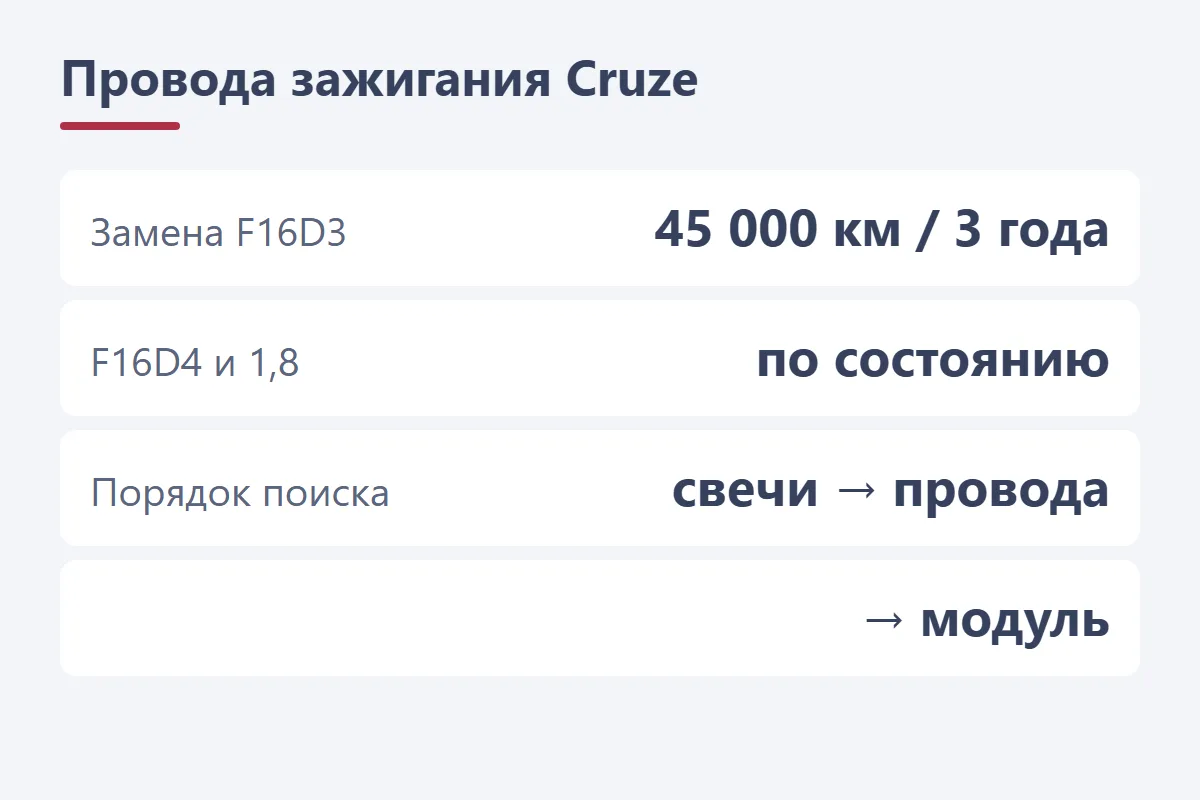

Когда требуется замена вв проводов?

Определенных жестких сроков здесь нет. Многое зависит от того, изделия какого производителя стоят в двигателе, условий эксплуатации автомобиля, правильного ухода за системой зажигания. Однако, если:

  • вв провода отработали около трех лет;
  • двигатель плохо заводится, «троит»;
  • автомобиль потерял динамику разгона;
  • растет расход топлива,

самое время произвести ревизию всей системы зажигания.

Снятие проводов зажигания для диагностики

Вначале следует снять верхнюю крышку-планку двигателя, открутив четыре болта, удерживающих ее. Откроется ниша головки блока с установленными свечами, и вв проводами, с наконечниками-изоляторами. Четыре провода от свечей идут к вв выходам модуля зажигания.

Необходимо зафиксировать правильное подключение каждого провода к «своему» выходу высоковольтной катушки.

При неправильном подключении проводов, двигатель просто не заведется или будет работать с рывками и тряской

Можно отметить маркером, можно нарисовать простенький эскиз, еще проще сделать фото смартфоном. Затем провода снимаются с двигателя.
Расположение проводов

Диагностика состояния проводов зажигания

Вначале следует посмотреть на состояние изоляции проводов и колпачков-изоляторов. Их повреждения, трещины, наличие микротрещин проводов – все это симптомы старения компонентов, говорящие о необходимости замены всего комплекта. Так же желательно проверить сопротивление проводов, для этого потребуется простой мультиметр либо омметр. Сопротивление каждого провода не должно превышать 3 кОм.

Скорее всего результаты ревизии подтолкнут владельца к замене комплекта проводов.

Подбор вв проводов

Для Chevrolet Cruz с двигателем F16 D3 предлагаются провода зажигания оригинального производителя с кодом 964 502 49.

Их стоимость лежит в пределах 1 700 – 2 500 руб. Изделия именитых изготовителей электрических компонентов обойдутся в 1 200 – 1 900 р. Менее именитые бренды, имеющие достаточно высокое качество продукции, позволят уложиться в 750 – 1000 рублей. Выбор за покупателем, но чего точно не стоит приобретать, так это комплекты с ценою 500 р. и ниже. Провода будут служить короткое время, и все проблемы с плохой работой двигателя вернутся.

Профилактика системы зажигания

Перед установкой новых проводов необходимо провести профилактические работы с системой зажигания.

  • Удалить всю грязь из ниши, где находятся свечи и проводка вв проводов;
  • Очистить от грязи поверхности модуля зажигания;
  • Внимательно осмотреть компоненты катушек и убедиться в отсутствии трещин и механических повреждений, в противном случае части модуля придется заменить на новые. Поскольку модуль состоит из двух независимых блоков катушек, возможная замена будет бюджетной;
  • Желательно убедиться в нормальном состоянии свечей зажигания, при необходимости заменить их.

Затем используя составленную ранее схему, производится замена вв проводов, подключения их к выходам катушек зажигания, и свечам в головке блока цилиндров.

После чего следует запустить двигатель и убедиться, что он работает правильно, ровно, без дерганья, рывков и тряски. При нештатной работе силового агрегата проверить правильность подключения проводов. Если же все в порядке, то после выключения двигателя следует установить на место верхнюю крышку-планку двигателя.

В результате профилактического обслуживания системы зажигания, двигатель машины будет легко заводиться, в том числе зимою. Поездки на автомобиле станут более динамичными, безопасными и экономичными.
