Термостат Сhevrolet Сruze

Система охлаждения предназначена для поддержания оптимального температурного режима работы двигателя – ускоряя его прогрев зимой и предотвращая перегрев летом. На всех типах двигателя от 1,4 до 2,0 литров система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией.

Состоит из подкапотного и печного радиаторов, электровентиляторов, рубашки охлаждения мотора, водяного насоса, термостата и патрубков. По системе циркулирует антифриз, который сохраняет свои свойства до -40º.

Назначение термостата

Термостат предназначен для обеспечения циркуляции охлаждающей жидкости по большому или малому кругу в зависимости от её температуры. В процессе работы мотор нагревается, отдавая тепло антифризу, который гоняет по системе водяной насос. Термостат определяет его температуру – если она ниже 82°, то клапан закрыт и жидкость циркулирует по малому кругу, минуя радиатор.

Как только температура повышается выше 82° – клапан начинает открываться и направлять часть антифриза по большому кругу. В радиаторе антифриз охлаждается и направляется к двигателю для его охлаждения. При температуре 96° клапан открывается полностью и обеспечивает циркуляцию всей жидкости через радиатор. Термостат находится на передней поверхности головки блока цилиндров, с правой стороны.

Устройство и принцип работы

Корпус термостата изготовлен из медно-латунного, алюминиевого сплава или высокотермальной пластмассы. Такой состав пообобран для того, что бы предотвратить коррозию при контакте с жидкостью. Внутри располагается небольшой цилиндр с шариком, основной компонент которого изготовлен из искусственного воска.

При нагревании антифриза выше 82° воск начинает плавиться, расширяться, оказывая давление на стержень, связанный с клапанной тарелкой, которая перекрывает путь жидкости в малый круг и направляет её через радиатор. При снижении температуры воск вновь затвердевает, уменьшается в объёме, клапан под действием специальной пружины перекрывает большой круг охлаждения.

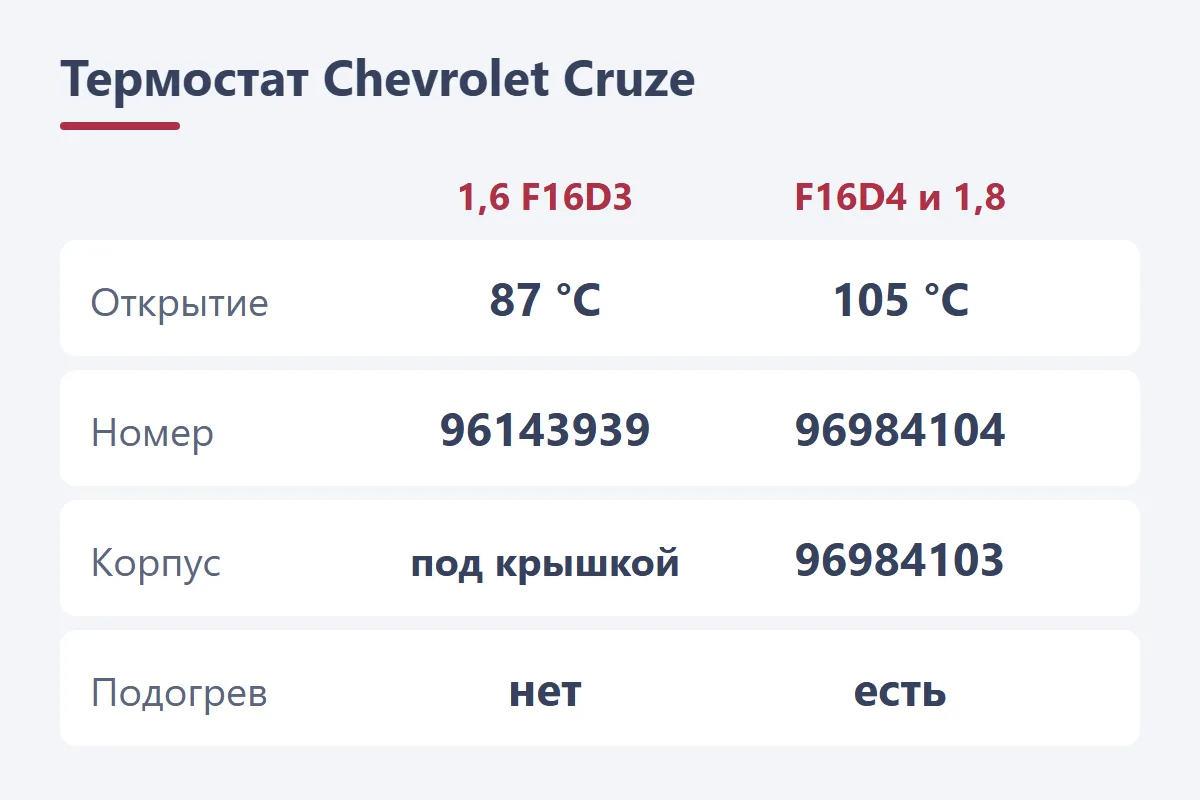

Усовершенствованный термостат для chevrolet cruze

На двигатели 1,4 автомобилей chevrolet cruze мощностью 109 и 124 л с, а так же на моторах z18xer, заимствованных на опель астра h стоят термостаты нового поколения, имеющие небольшие конструктивные отличия. У всех встроен нагревательный элемент для принудительного открытия малого клапана.

Это более совершенная модель, позволяющая оптимизировать температурный режим работы двигателя. В состав входят две клапанные тарелки – на одну способен воздействовать восковой шарик, а на вторую – нагревательный элемент. Последний состоит из нагревательного сопротивления, мини-термостата с твёрдым наполнителем и штифта, соединённого с малой клапанной тарелкой. Новая модель способна работать в двух режимах – при тепловом контакте с антифризом и при воздействии на него электрического тока.

В первом случае термостат функционирует как обычно – степень его открытия зависит от температуры охлаждающей жидкости, которая определяет вязкость и объёмы воскового шарика, оказывающего давление на большую клапанную тарелку. При воздействии на нагревательный элемент электрического тока, посылаемого под контролем бортового компьютера – его наполнитель начинает плавиться, что способствует открытию клапана и направлению части жидкости по большому кругу.

Уникальность новой модели в том, что при работе двигателя на средних температурах обеспечивается более точная корректировка направления охлаждающей жидкости. При повышенных оборотах двигателя бортовой компьютер сразу же подаёт сигнал на нагревательный элемент, который обеспечивает охлаждение части антифриза заранее.

Виды поломок и их последствия

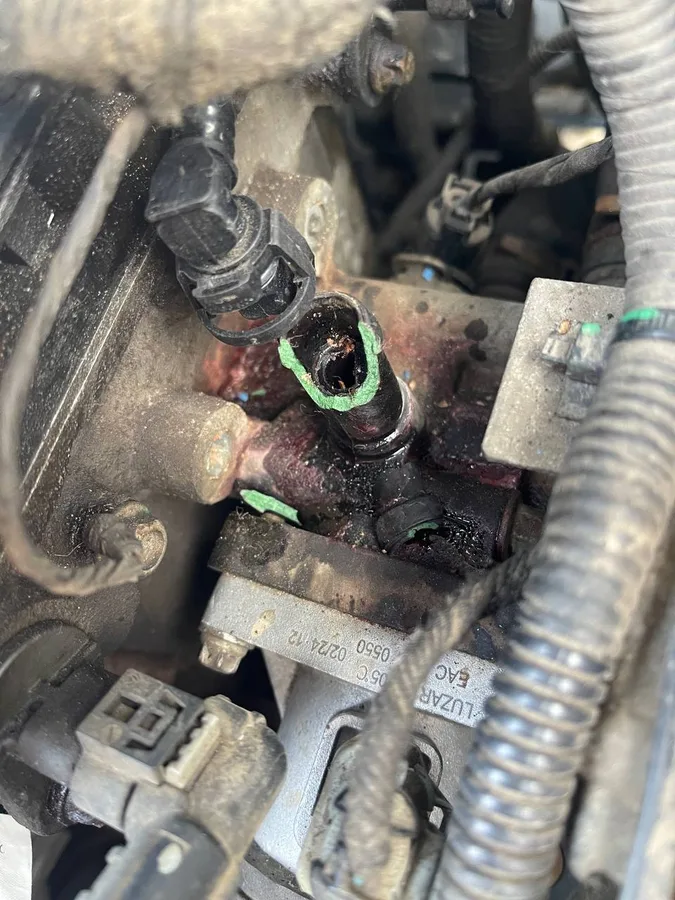

Самая распространённая проблема – заклинивание термостата. При длительном контакте металлического штока с антифризом возникает коррозия, что затрудняет его перемещение. Вследствие чего стержень начинает подклинивать. Вторая проблема – повреждение корпуса. Если термостат лопнул, при нагревании воск начинает течь наружу, не оказывая никакого воздействия на клапан. В результате антифриз циркулирует только по малому кругу охлаждения.

При подклинивании термостата первыми звоночками обычно бывают нарушения температурного диапазона двигателя – автомобиль долго прогревается или работает на предельно высоких температурах. Полное заклинивание в закрытом положении или вытекание воска чревато подъёмом температуры выше критической отметки и закипанием охлаждающей жидкости.

Какой термостат выбрать?

Завод рекомендует устанавливать только оригинальные запчасти. Стоимость таких запчастей дороже, но производитель гарантирует качественное изделие. Аналоги оригинальных моделей обойдутся по недорогой цене, но риск брака возрастает. Поэтому что лучше – сэкономить или переплатить с гарантией результата – решать вам.

При покупке запчасти необходимо знать:

• серию автомобиля и год выпуска – например Chevrolet Cruze J308 2013;
• номер, мощность и тип двигателя – например бензиновый двигатель z18xer мощностью 140 л.с.

Руководствуясь этими параметрами вам подберут нужную модель. С оригинальными запчастями всё проще – в мануале указан артикул, по которому можно не глядя приобрести термостат. Согласно отзывам автолюбителей наибольшей популярностью пользуются оригинальные запчасти. В качестве альтернативы широким спросом пользуются отечественные алюминиевые термостаты фирмы Лузар. Также положительные отзывы набирают Германские, Бельгийские, Итальянские и Датские аналоги.

Проверка работоспособности

Проверить термостат на Шевроле Круз можно стандартным способом – необходимо дать двигателю остыть, затем произвести запуск. В процессе работы потрогайте верхний (подводящий) патрубок радиатора – он должен быть холодным. Когда температура на приборной панели достигнет порядка 82-87°, патрубок должен резко нагреться, что означает, что охлаждающая жидкость начала циркулировать по большому кругу и термостат работает. Если шланг остался холодным – термостат не работает, и требуются ремонтные работы по его замене.

Замена термостата

Работу по замене термостата можно выполнить своими руками. Последовательность снятия подписана на фото ниже под соответствующими цифрами.

Вам потребуется: торцевая головка E10, съёмник хомутов, ёмкость для охлаждающей жидкости (не менее 8 литров).

Слейте жидкость из системы охлаждения:

• открутите крышку расширительного бачка и ослабьте пробку для стравления воздуха в правом бачке радиатора (1);
• подставляем ёмкость под правый расширительный бачок радиатора, где находится сливания трубка. Отворачиваем на несколько оборотов пробку и сливаем охлаждающую жидкость (2).

Снимите фишку с температурного датчика (3).

Съёмником хомутов разожмите хомут (4) и сдвиньте патрубок в сторону.

При помощи торцевой головки E10 открутите четыре болта крепления (5) термостата и извлеките его из корпуса.

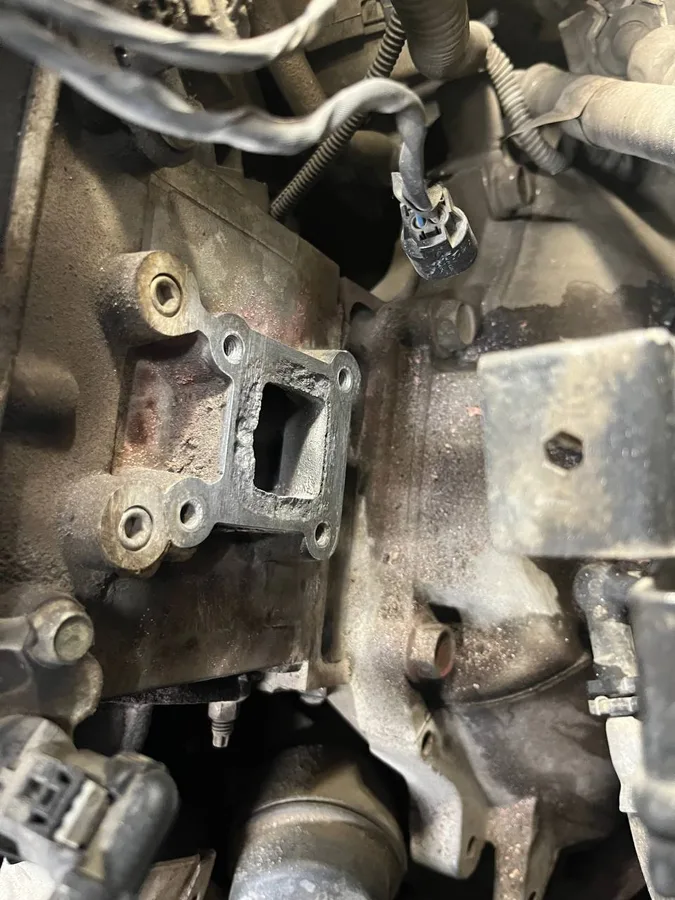

Удалите следы от старой прокладки с корпуса двигателя. Новая прокладка идёт в сборе с новым термостатом.

Сборку производите в последовательности, обратной снятию.
