Выбор и установка сигнализации на Chevrolet Cruz

Охранные комплексы на Шевроле Круз при покупке нового автомобиля устанавливают в дилерских центрах – выбор сигнализации зависит от предпочтений владельца и линейки брендов дополнительного оборудования, представленных в самом автосалоне.

В дорестайлинговых версиях выпуска до 2011 года Chevrolet Cruze комплектовали только штатным иммобилайзером заводского изготовления, в моделях после 2013 года вся автоэлектрика допускает подключение нового оборудования через CAN-шину. Chevrolet Cruz

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Современные противоугонные системы уже умеют работать с электронными чипами, которые позволяют управлять всеми функциями автомобиля через коммуникатор, подключённый к интернету, с помощью смартфона, однако бюджетные версии автосигнализаций с брелками двусторонней связи остаются по-прежнему востребованы.

Классификация автосигнализаций

На автомобильном рынке представлены три основных типа охранных комплексов:

  1. Автосигнализации с односторонней связью – простые устройства, которые поддерживают передачу сигнала связи в одном канале от брелока к автомобилю, выполняя простые охранные функции: запирание дверей, включение режима охраны (сирены), считывание кода с иммобилайзера при запуске двигателя.
  2. Системы с двусторонней связью могут передавать информацию о состоянии различных узлов автомобиля, выполняя при этом задачу охраны. Такие системы обеспечивают дистанционный контроль и управление функциями автозапуска по заданным режимам температуры двигателя или времени, дополнительные блокировки двигателя и зажигания, работают на расстоянии до 2,5 км в двустороннем режиме по принципу диалогового кода, имеют высокую криптографическую защиту от перехвата сигнала. Данные отображаются на ЖК-дисплее брелока в виде различных индикаций отдельно по каждой зоне охраны, узлу или агрегату машины.
  3. Высокотехнологичные модули (безбрелочные сигнализации) предполагают установку электронного чипа с программным обеспечением и точкой доступа GSM для подключения к интернету. Они совместимы с операционными системами на Android или iOS, и кроме управления охранными функциями, способны дистанционно выполнять диагностику автомобиля с помощью специальных приложений на смартфоне.

При выборе автосигнализации следует учитывать, что чем сложнее система, тем вероятней процент сбоев может быть при её эксплуатации. Отказы, ложные срабатывания или нарушения режимов работы возникают также при некорректной инсталляции, когда штатная электроника автомобиля вступает в конфликт с новым оборудованием, поэтому многие автомобилисты предпочитают установку надёжных охранных комплексов без подключения CAN-шины. Установка таких систем не требует высокой квалификации и может быть выполнена самостоятельно.

Пошаговая установка сигнализации StarLine А91 без кан-шины на Шевроле Круз своими руками

Старлайн А91 – тип двусторонней сигнализации с функцией автозапуска, где CAN-шина работает только с концевиками дверей и багажника, поэтому сбои в работе общей электроцепи автомобиля при её установке исключены. Штатный иммобилайзер после инсталляции будет работать отдельно в качестве дополнительной защиты от угона (в комплекте имеется модуль обхода иммобилайзера). По этой схеме монтажа на Шевроле Круз подключаются любые аналогичные охранные комплексы без кан-шины:

  • Снятие нижней части панели (подторпедника): открутить два самореза на лицевой части и один боковой.

Снятие нижней части панели

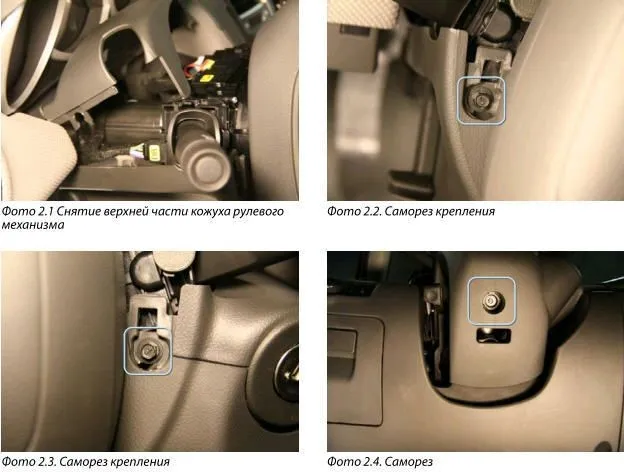

  • Демонтаж кожуха рулевого управления: сначала верхнее крепление – на защёлках, затем три самореза в нижней части.

Демонтаж кожуха рулевого управления

  • Снятие накладок тоннеля: отсоединить фиксаторы защёлок.

Снятие накладок тоннеля

  • Демонтаж приборной панели: открутить два самореза внизу, накладка на защёлке и после один саморез под ней.

Снятие накладок тоннеля

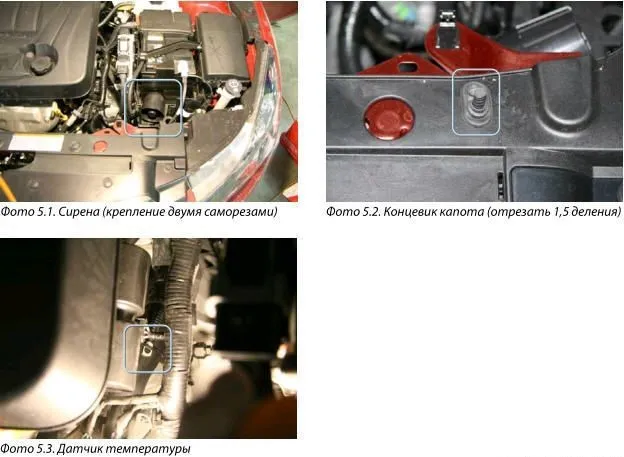

  • Установка сирены старлайн под капот, один концевик и температурный датчик.

Установка сирены старлайн под капот

  • Проводка под капотом: прокладывается через штатное место с уплотнителем.

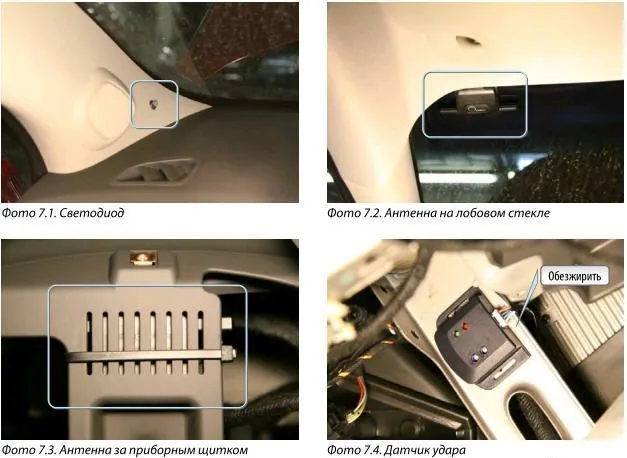

  • Установка светодиодного индикатора, антенного модуля и ударного датчика.

Установка светодиодного индикатора

  • Провода выходов на концевики дверей, багажника и двигателя подключить к разъёмам CAN-шины в следующей последовательности:
  • Синий провод сигнализации с чёрной полоской – к жёлтому выходу CAN-модуля.
  • Оранжевый с белыми полосами – к жёлтому с зелёными полосами CAN-модуля.
  • Серый с черными полосами – к белому с синими полосами CAN-модуля.
  • Установка блока управления сигнализации: закрепить на хомуты с правой стороны под приборным щитком.
  • Подключение провода массы и CAN-модуля: закрепить болтовым соединением М6 кронштейн крепления.
  • Подключить разъёмы проводов центрального замка.
  • На Шевроле Круз с механической коробкой передач подключить выход ручного стояночного тормоза.
  • Подключить провода на поворотники согласно схеме.

Подключить провода на поворотники

  • Подключить зелёный провод CAN-шины.

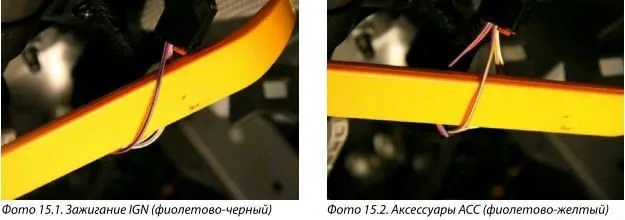

  • Подключить провода системы зажигания.

Подключить провода системы зажигания.

  • Обходной модуль штатного иммобилайзера (поставляется в комплекте, на старлайн это модуль BP-02) подключить в его цепь на разрыве любого провода на рамке.

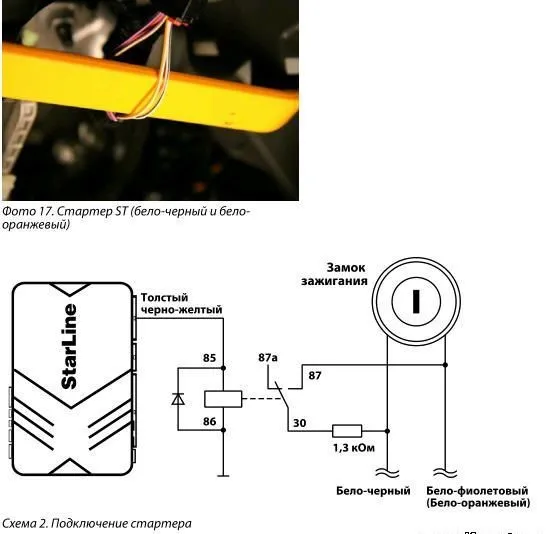

  • Подключение стартера согласно схеме.

Подключение стартера

  • На Шевроле Круз с МКПП подключить провод к разъёму на педаль сцепления согласно схеме.

На Шевроле Круз с МКПП

  • Подключить питание через разъём CAN-шины.
  • Подключить аккумуляторную батарею автомобиля, запитав сеть, и включить зажигание. В течение 30-60 секунд модуль CAN-шины должен определить марку и тип Шевроле Круз. Настраивать работу сигнализации или программировать дополнительные параметры необходимо только после повторного запуска. При распознавании автомобиля светодиод подаст несколько коротких сигналов и загорится постоянной индикацией.
  • Подключить функцию дополнительной блокировки можно в любом месте проводки сигнализации на Шевроле Круз. Например: блокировка бензонасоса в проводке под левым порогом автомобиля.
  • Сборка частей передней панели производится после запуска, настройки и проверки установленной сигнализации. Специалисты рекомендуют обработать открытые места соединений разъёмов и проводки защитным составом, который предохраняет контакты от окисления и влаги.

Настройка сигнализации после монтажа

Грамотно установленная автосигнализация при включении с основного брелока подаст семь сигналов сирены после запуска зажигания. Первый запуск – нажатие служебной кнопки «Valet» на блоке предохранителей семь раз. Брелок следует активировать одновременно, нажав кнопки 2 и 3 – сирена должна отозваться одним коротким сигналом.

Для настройки чувствительности ударного датчика необходимо отключить режим охраны, выключить зажигание и скинуть клеммы аккумуляторной батареи. В бюджетных вариантах автосигнализаций ударный датчик регулировался с помощью винта, в новых системах на датчиках установлены кнопки от min – 0 до max – 10. Обычно средний уровень – 5 обеспечивает защиту от ложных срабатываний, при установке более высокого порога чувствительности датчик будет реагировать на вибрации, вызванные даже звуковыми волнами. После настойки следует перезапустить систему, отключив режим охраны, и проверить срабатывание.

Остальные параметры охранного комплекса (автозапуск, блокировки, режимы охраны) настраивают в соответствии с инструкцией командами с основного брелока.
