Предохранители Chevrolet Cruze

Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.

  1. Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот.
  2. Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле.
  3. Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее.
  4. Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель. Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный.
  5. Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме.
  6. Храните несколько дополнительных плавких предохранителей различной силы. В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы.
  7. Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа.
  8. Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.

Монтажный блок под капотом

Номера и расшифровка

1Модуль отвечающий за коробку передач (электромагнитный клапан-регулятор).
2Элемент контроля работы двигателя.
3-
4Вентиляционный соленоид канистры.
5Процесс зажигания.
6Работа передних стеклоочистителей.
7-
8Ввод топлива в двигатель.
9Введение топлива в систему зажигания.
10Элемент контроля мотора.
11Датчик кислорода.
12Соленоид стартера в форме реле.
13Канистровый соленоид вентиляции.
14-
15Элемент отвечает за стеклоочиститель заднего стекла.
16Датчик проверяющий качество воздуха.
17Работа подушки безопасности.
18Элемент контроля топлива.
19-
20Элемент отвечающий за топливный насос.
21Стеклоподъёмники заднего стекла.
22-
23-
24Стеклоподъемники переднего вида.
25Насос вакуумный, электронный.
26Абс
27Систем ключей электронного типа.
28Элемент подогрева для заднего стекла.
29-
30Элемент для подогрева лобового стекла.
31Элемент контроля тела.
32Модуль контроля телом.
33Подогрев водительского и переднего кресел.
34Люк в автомобильной крыше.
35Усилитель и информационная система для пассажиров.
36-
37Элемент предохранителя правой фары дальнего и ближнего освещения.
38Левый элемент фары ближнего света .
39-
40-
41-
42Реле низких оборотов вентилятора охлаждения.
43-
44-
45Вентилятор.
46Нагнетатель.
47Лямбда-зонд.
48Элементы противотуманных фар
49-
50-
51рожок
52Приборная доска
53Предохранительный элемент F53UA 10A A10 Зеркало заднего вида в салоне(DD8), M29L Исполнительный аппарат корректора света фар - левый (TR6), M29R Элемент корректора света фар - правый
54Выключатель подсветки , Управление освещением
55Выключатель зеркала, заднего осмотра
56Элементы омывателя стекла
57Блок рулевой колонки
58-
59Подогревания дизельного горючего
60Зеркальное отопление
61Зеркальное отопление
62Элемент кондиционера воздуха
63Датчик для тылового стекла
64Датчик анализа воздуха
65Противотуманные огни
66Задняя шайба
67Элемент контроля топливной системой
68-
69Датчик напряжения батареи
70Датчик дождя
71-

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Блок под капотом

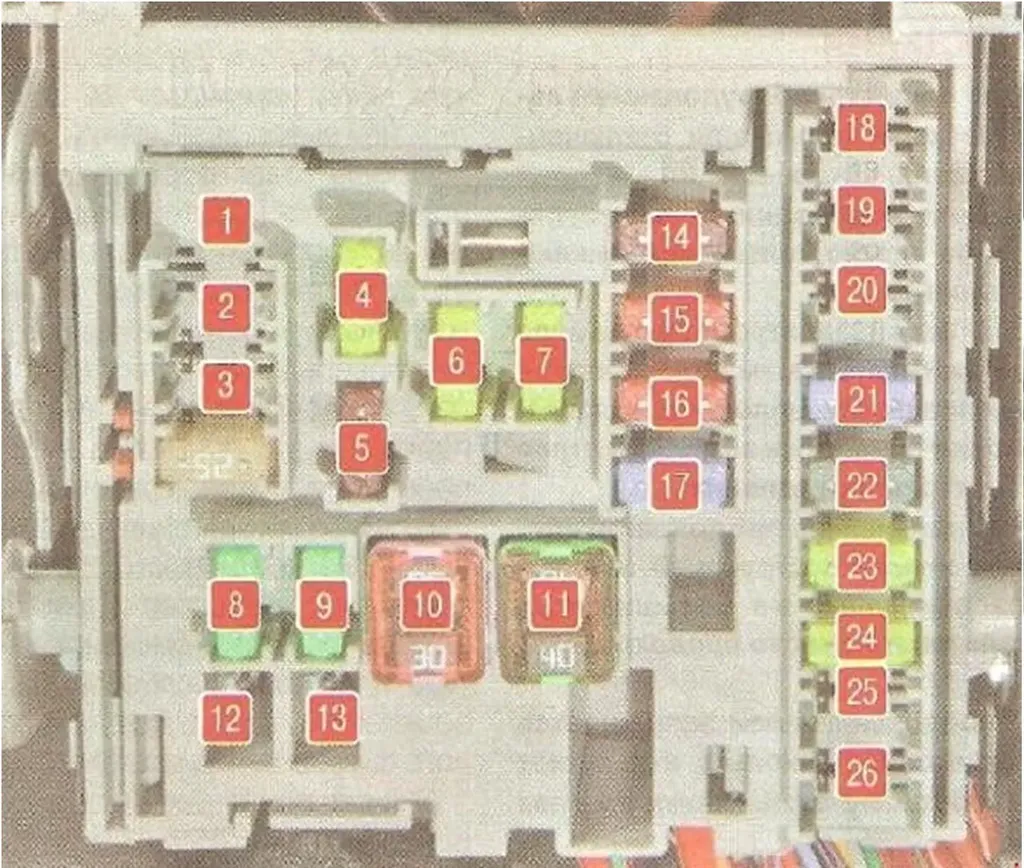

Блок предохранителей панели приборов

Компоненты блока предохранителей находятся за отсеком для хранения на приборной панели (в салоне).

Chevrolet Cruze Saloon — блок предохранителей — приборная панель.

Число и схема:

1Информационно-развлекательный модуль, средства громкой связи.
2Преобразователь тока (постоянный / переменный).
3Модуль контроля кузова.
4Информационно-развлекательная система.
5Информационный экран, эхолот.
6Элемент прикуривателя.
7Розетка автомобиля.
8Элемент контроля кузова.
9Элемент контроля кузовом.
10Элемент контроля кузовом.
11Нагнетатель воздуха, внутренний.
12-
13Детали подогрева сидений в салоне.
14Разъем для диагностики.
15Подушка воздушная
16Задняя дверь, кнопки багажника авто, центральный замок.
17Модуль кондиционирования.
18трейлер.
19Рычаг управления передачами.
20Датчик элемента питания.
21инструмент.
22На позиции стоят электронные ключи.
23Элемент контроля телом.
24Элемент контроля телом.
25Блокировка рулевой колонки.
26Задняя розетка.

Схема блока в салоне

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011 года. Также актуальный данный для 2012, 2013 годов выпуска.

Указанные ниже описания реле относятся к необслуживаемым элементам печатной платы (ПП):

  1. KR3 Реле звукового сигнала
  2. Предохранитель F51UA – моторчика насоса омывателя.
  3. Реле передних противотуманных фар.
  4. Реле дальнего света фар.

Во время работы машины, есть шанс, что один из предохранителей в вашем автомобиле выйдет из строя. Когда это происходит, результаты обычно не создают кризис, но это означает, что что-то на автомобиле больше не работает. Скорее всего, то, что перестанет работать на вашем автомобиле, будет относительно незначительным. Например, это могут быть резервные огни, сигнал поворотников, высокоскоростная настройка вентилятора обогрева системы печки, климат-контроля, радио или даже внутренние освещение. В любом случае, если предохранитель сработает, устройство, о котором идет речь, не будет работать.

Для внешнего (ближнего и дальнего) или внутреннего освещения вероятность наличия предохранителя является причиной сбоя. Фактически, для любого отдельного элемента или системы в транспортном средстве, вероятность того, что предохранитель станет причиной электрического сбоя, достаточно высока. В большинстве случаев это должно быть первое, что водитель должен проверить.

Если устройство или система автомобиля не работает, и подозрения падают на предохранитель, первым шагом является просмотр руководства пользователя. Руководство поможет вам найти блок предохранителей и раскрыть, как получить к нему доступ. На старых автомобилях коробка обычно получала расположение под краном, слева от педали тормоза или рядом с педалью стояночного тормоза. Парктроника шевроле круз может встречаться при покупке максимальной комплектации, в противном случае ее придется покупать отдельно. Стоит отметить, что при использовании корректора фары при ошибках в работе также требуется проверка системы и различных предохранителей.
