О датчике охлаждающей жидкости Chevrolet Cruze

В любом транспортном средстве с двигателем внутреннего сгорания устанавливают датчик охлаждающей жидкости, который показывает её рабочую температуру. Это необходимо для обеспечения оптимальных режимов двигателя во время его работы.

Показания этого изделия поступают в электронный блок управления автомобиля, который в дальнейшем выдаёт команду на подачу топлива, регулирует поступление воздуха для образования рабочей смеси. Датчик температуры, это нечто иное как терморезистор, у которого отрицательный температурный коэффициент. Это значит, что его сопротивление уменьшается в том случае, когда повышается температура охлаждающей жидкости.

Где находится датчик

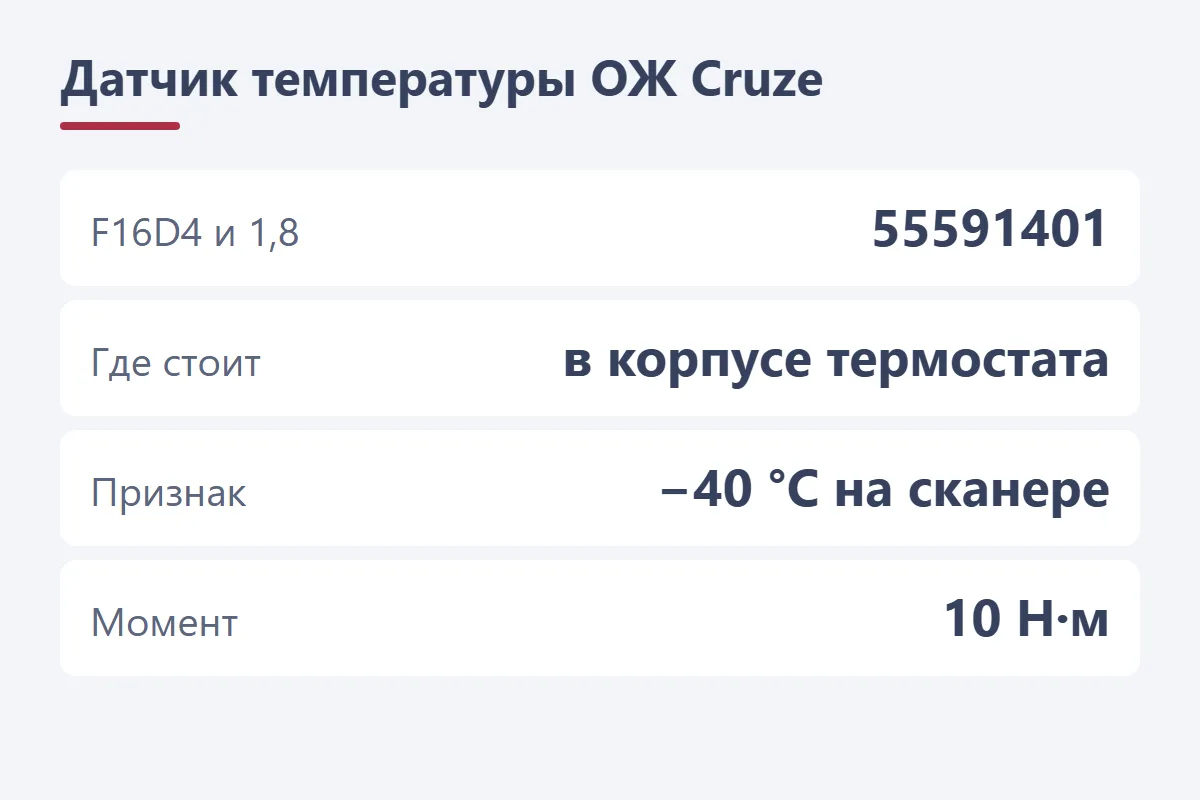

Этот прибор в автомобиле Шевроле Круз установлен в корпусе термостата или непосредственно в головке блока между первым и вторым цилиндрами. Это связано с тем, что на разных по рабочему объёму двигателях, а он может быть 1,6 или 1,8 литра, могут быть установлены датчики с разным способом крепления. На одних моделях может стоять прибор с артикулом 73335 производства Италия, у которого имеется резьбовая часть для крепления.

Также могут быть установлены приборы с артикулом 40937083 от фирмы Бильштейн. Он плотно входит в канал и крепиться скобой. Стоимость первого может быть в пределах 430 – 450 рублей. Вторая модель несколько дороже, стоимость может быть от 720 до 750 рублей. Автомобили с рабочим объёмом силового агрегата 1,8 литра имеют второй датчик, который установлен в бачке радиатора. Он подаёт управляющие импульсы на блок управления вентилятора системы охлаждения.Датчик охлаждающей жидкости

О проверке прибора

Проверить исправность датчика можно, если измерить его сопротивление. Для этого понадобиться автомобильный тестер, мультиметр или другой аналогичный измерительный прибор. Этими приборами нужно уметь пользоваться.  Перед проверкой датчика необходимо отсоединить разъём с проводами. Далее придётся включить зажигание, перевести измерительный прибор в режим измерения постоянного напряжения и проверить его наличие на разъёме.

При его наличии можно приступать к проверке датчика температуры охлаждающей жидкости. Если напряжение питания отсутствует, проверяют цепь его прохождения от блока управления до разъёма подключения.

Чтобы проверить датчик, измерительный прибор переводят в режим измерения сопротивления. Далее щупами тестера проверяют сопротивление на ножках датчика. Оно может находиться в пределах от 176 Ом при температуре охлаждающей жидкости 1000С до 50 кОм при минус 400С.

Датчик температурыДля более полной проверки этого прибора его нужно извлечь из места его установки. Если датчик имеет резьбовую часть, ключом на «19» его отворачивают и вынимают из головки блока цилиндров. В том случае, когда он установлен в корпус термостата с уплотнением, снимают металлическую скобу крепления, проворачивая датчик в стороны покачиванием, вынимают из места установки.

Если течёт антифриз, место протечки закрывают пробкой. Для дальнейшей проверки потребуется емкость с нагретой водой и термометр для измерения температуры жидкости. Датчик подключают к измерительному прибору и погружают в ёмкость с горячей водой, а термометр устанавливают рядом. Показания тестера и термометра приведены в таблице.

№ п / пПоказания мультиметра в ОМТемпература охлаждающей жидкости в 0 С
1.176100
2.24690
3.32780
4.44170
5.60360
6.83750
7.118040
8.170030
9.250020
10.376010
11.58000
12.7273-5
13.9200-10
14.11720-15
15.15080-20
16.25600-25
17.45300-30

К такой глубокой проверке прибегают в том случае, когда прибор работает, но его показания вызывают сомнения в их правильности. При проверке сравнивают одновременно показания тестера и термометра при остывании нагретой жидкости.

Установку датчика проводят в обратной последовательности, при этом обращают внимание на состояние прокладки. Если она имеет деформацию, прокладку следует заменить. Когда произошёл пролив охлаждающей жидкости, её доливают в расширительный бачок до необходимого уровня. Доливать охлаждающую жидкость необходимо такую, которая залита в систему вашего автомобиля.
