ПТФ Toyota Corolla 150
Как и большинство современных автомобилей, седан Toyota Corolla 150 комплектуется передними противотуманными фарами, которые устанавливаются в специальные ниши переднего бампера автомобиля.
К сожалению, не все комплектации Короллы имеют установленные с завода ПТФ, поэтому автовладельцам приходится модернизировать свою машину самостоятельно.
Для оснащения автомобиля противотуманными световыми приборами потребуются следующие детали:
- Передние противотуманки, совместимые с посадочным крепежом Toyota Corolla;

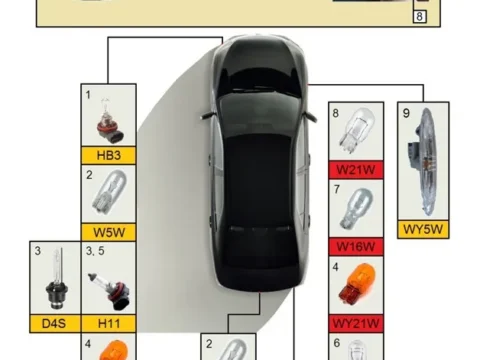

- Лампочки с соответствующим цоколем;
- Облицовки передних ПТФ (код 8148102110 или аналоги);
- Комплект для подключения ПТФ (провода, реле, кнопка включения).
Некоторые комплектации Короллы имеют заводскую проводку для подключения противотуманных фар, что упрощает доработку передней оптики. В этом случае потребуется приобрести только кнопку включения ПТФ и реле. Оригинальная деталь (код 90987-02012) обойдется в 1700 руб., но можно использовать реле от ВАЗ (например, 98.3847-111) по цене 150 руб.
Оригинальные ПТФ и совместимые аналоги
Содержание
Выбор передних ПТФ для Короллы достаточно широк, однако попытка сэкономить может привести к печальным последствиям: китайские аналоги из нижней ценовой категории не обеспечивают достаточный уровень освещения и часто выходят из строя за один осенне-зимний сезон из-за плохой герметичности корпуса. Владельцы Тойота Королла 150 рекомендуют использовать один из следующих вариантов противотуманной оптики:
| Бренд | Артикул | Комплектация | Применимость | Цена |
|---|---|---|---|---|
| TOYOTA (оригинал) | 81210-0D040 81220-0D041 | фары (без лампочек) | Toyota Corolla E150 | 7500 руб. (за 1 фару) |
| DEPO | 2122079PAQ | проводка, реле, лампочки, кнопка включения | Toyota Corolla E150 с 2010 по 2013 | 4 000 руб. |
| SAT | ST 2122052 CR – правая; CL – левая | фары без лампочек (под цоколь Н11) | Toyota Corolla E150 с 2010 по 2013 | 450 руб. (за 1 фару) |
| DLAA | DTY-291 | фары (с лампочками) | Toyota Corolla E150 с 2007 по 2009 | 1 500 руб. |
| DLAA | DTY 422B+WB | проводка, реле, лампочки, кнопка включения | Toyota Corolla E150 с 2010 по 2013 | 2100 руб. |
| DLAA | DTY 422CLED+WB (со светодиодами) | проводка, реле, лампочки, кнопка включения | Toyota Corolla E150 с 2010 по 2013 | 4700 руб. |
Процедура установки ПТФ

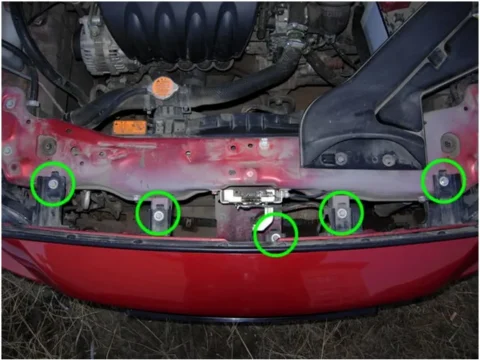

Для удобства работы установка противотуманных фар выполняется на снятом переднем бампере. Для этого нужно открыть капот и открутить верхний крепеж (защелки и саморезы) над решеткой радиатора. Затем необходимо открутить крепеж передней части подкрылков. За брызговиками расположены боковые защелки и винты бампера, которые также следует демонтировать. В заключении отворачиваются болты на нижней кромке бампера, после чего он выводится из боковых креплений и вынимается вперед.
Аналогичная процедура выполняется в случае, если необходимо снять фару, вышедшую из строя, для последующего ремонта или замены.
С бампера снимаются декоративные заглушки, и противотуманные фары крепятся на штатные места с помощью саморезов. Предварительно стыки ПТФ можно дополнительно обработать прозрачным герметиком, а стекла забронировать специальной пленкой. С наружной стороны бампера устанавливаются облицовки передних ПТФ, и бампер ставится на автомобиль в обратной последовательности.
После этого разъемы ПТФ подключаются к колодкам штатной проводки. Стандартные колодки ПТФ Тойота Королла 150 предназначены для лампочек с цоколем НВ4, поэтому при использовании других противотуманок (например, Н11), разъемы придется заменить. Вертикальная регулировка светового пучка ПТФ выполняется с помощью настроечного винта на корпусе фары.
Подключение электрики в салоне
Для установки реле ПТФ необходимо разобрать центральную консоль. Демонтируются пластиковые накладки центральной панели, которые закреплены на защелках, затем откручиваются четыре винта, удерживающие магнитолу.
После этого снимается блок климат-контроля, за которым располагается место подключения реле ПТФ. Колодка прикручена винтом к горизонтальной планке. Для подключения реле нужно открутить крепеж и развернуть разъем. После завершения работ центральная консоль собирается в обратном порядке.
Далее необходимо снять нижнюю часть кожуха рулевой колонки, чтобы добраться до разъема левого подрулевого переключателя. Кнопка подключается в соответствии с электрической схемой приобретенного комплекта проводки ПТФ:
- Провод, идущий по схеме к реле ПТФ, соединяется с зеленым проводом подрулевого переключателя;
- Провод подсветки кнопки припаивается к проводу габаритов или подсветки пепельницы;
- Провод массы соединяется с любым доступным винтом, имеющим контакт на кузов автомобиля.
На этом подключение электрической части завершено. Перед проверкой работоспособности ПТФ следует убедиться в наличии и исправности соответствующего предохранителя в монтажном блоке.
