Частые причины поломок печки на Camry 40

Систему отопления на автомобиле Тойота Камри 40 принято считать слабым «местом» среди всех агрегатов. Наряду с человеческим фактором, присутствует и заводской — несовершенство конструкции радиатора, патрубков подачи и обратки тосола. Произвольно создаётся воздушная пробка, препятствующая естественной циркуляции жидкости в системе охлаждения. Распространённые причины:

• низкий уровень антифриза в системе или его полное отсутствие;
• механическое повреждение корпуса, магистралей подачи – обратки;
• засорение радиатора печного отопителя из-за чего он плохо греет;
• образование воздушной пробки в системе охлаждения автомобиля.

Вышеперечисленные признаки наиболее распространены и характерны для модели Тойота Камри, независимо от года выпуска и модификации.

Характерные признаки неисправности отопителя:

• из дефлекторов слабо поступает поток воздуха;
• температура не соответствует установленному режиму на центральной консоли автомобиля. Веет холодным потоком;
• визжит подшипник отопителя;
• кран – регулятор холодный, в то время как патрубки и антифриз соответствующего нагрева;
• печной отопитель не дует при его активации;
• вентилятор «печки» работает на разных скоростных оборотах, при фактически стабильной подачи силы тока;
• блок обогрева не работает.

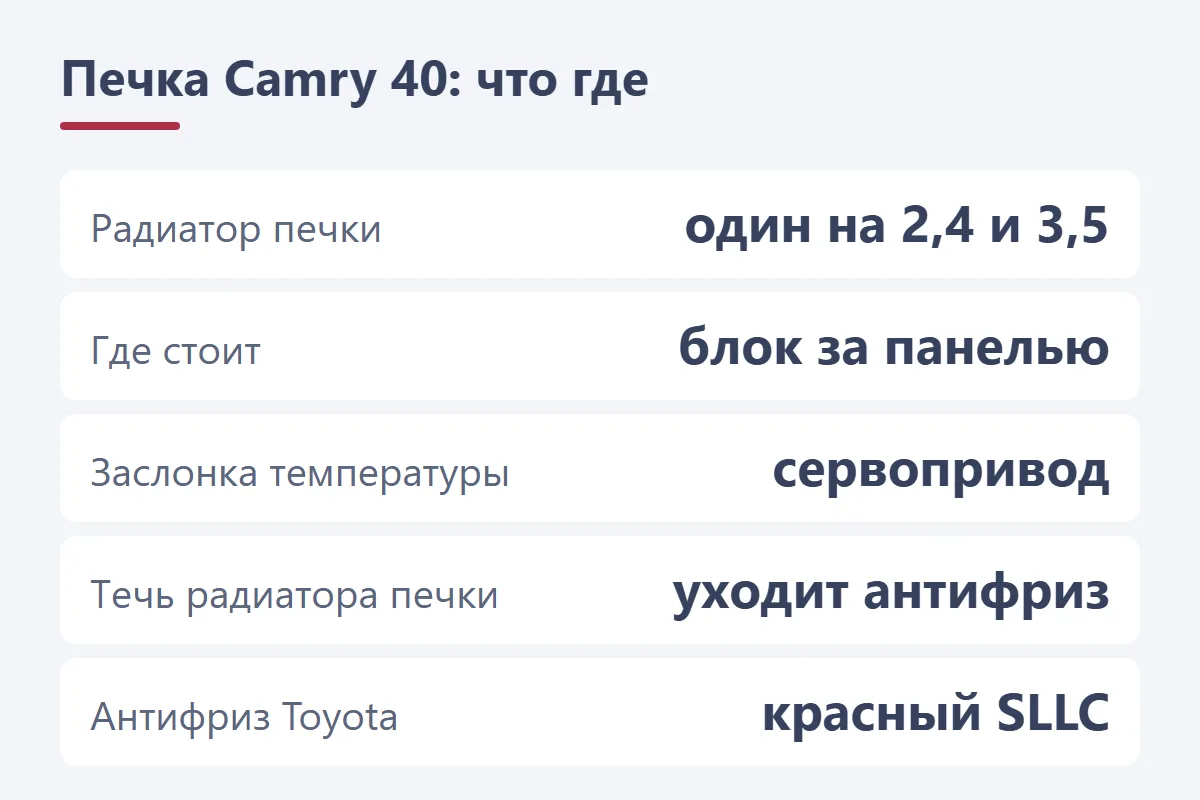

Штатное месторасположение

Отопитель салона по умолчанию установлен по центру торпеды, фактически спрятан под неё. Главная особенность оборудования в конструкции, имеющей широкие разветвления воздушных каналов, следующих к дефлекторам. Это можно рассматривать, как с положительной, так и с отрицательной стороны. Для мотористов СТО это создаёт сложности и препятствия свободного доступа к «подторпедным» механизмам.

Конструкция печки в сборе типична и характерна, как для автомобильной марки Тойота: пластмассовый корпус, где находится алюминиевый радиатор, заслонка, патрубки, схема — контактных плат для подводки электрического питания.

Каталожные номера и цены оригинальной продукции

• вентилятор отопителя для модели Камри 40 с предустановленными двигателями (2ARFE, 2ARFXE, 2GRFE, 6ARFSE, 1ARFE) — 87107-33120, STTYL53950 (аналог). Стоимость от 4000 руб.;
• моторчик привода (Servo sub-assy) – 33136, стоимость 2500 руб.;
• насос системы охлаждения печки для версии Тойота Камри СВ40 hybrid – 41746, цена 5800 руб.;
• печной отопитель в сборе — 22241, от 6200 руб., и выше;
• блок климат-контроля — 22242, от 5300 руб.;
• модификация мотора для правостороннего руля – 4113542, от 2700 руб.

Замена и частичный ремонт печки на Камри 40

Независимо от типа поломки, всегда проводится комплексная диагностика в условиях СТО. Особо актуален вопрос для тех владельцев, у которых машина находится на гарантийном обслуживании. У кого срок гарантии истёк, необходимо в индивидуальном порядке согласовать новый график посещения СТО, так как техническое средство не должно длительное время эксплуатироваться без проведения технического осмотра.

Для принятия решения о способе ремонта, мастеру нужно провести первичную диагностику. Основное внимание уделить проверки целостности магистрали «подачи – обратки» антифриза, отсутствия механических повреждений. Дополнительно проверить (прозвонить) электрическую проводку, блок предохранителей.

Виды ремонтных работ отопителя

В зависимости от степени поломки, мастер проводит полную замену новым оборудованием или частичный ремонт. Главный критерий разграничения – степень повреждения печки, корпуса и рациональность использования в таком виде, в каком она есть на момент разборки. Немаловажный момент – стоимость работ, очевидно, что полная замена обойдётся дороже, нежели частичная замена изношенных деталей. Перед началом профилактики следует купить ремонтный комплект из резиновых уплотнителей на патрубки радиатора.

Порядок разборки:

• слив антифриза, сброс аккумуляторных клемм во избежание короткого замыкания на кузов;
• демонтаж всех составных частей передней торпеды, бардачка, аудиосистемы;
• снятие пластмассового корпуса рулевой колонки;
• отвинчивание металлической распорки – штанги, извлечение со штатного места;
• освобождение блока отопителя от навесного и подводного оборудования;
• устройство извлекается со штатного места расположения.

Подробно об алгоритме демонтажа можно ознакомиться, просмотрев видео

Как снять вентилятор:

Мастер устанавливает блок в сборе на поверхность верстака для продолжения ремонта и полного разбора, снятия обшивки, радиатора, мотора, патрубков, вентилятора. Параллельно проводит визуальную диагностику деталей и механизмов, возможно, некоторые из них нуждаются в замене или профилактике.

В обязательном порядке промывается, очищается, продувается, радиатор. Используется специальная промывка, одной воды недостаточно для промывки полости сот. Процедура проводится только в том случае, если отсутствуют повреждения корпуса, во всех остальных — полная замена новым. Некоторые мастерские практикуют пайку радиаторов, но длительность срока эксплуатации после такого ремонта невелика. Стоимость работ равно покупке нового радиатора. Выбор очевиден.

После замены изношенных, повреждённых деталей, мастер проводит сборку в обратном порядке. По завершению заливается антифриз, лучше новый, тестируется печной отопитель на работоспособность.

При соблюдении всех рекомендаций и правил использования технического средства, ресурс составляет не менее 60 000 км.
