Бендикс стартера

Бендикс или обгонная муфта, де-факто является непременным элементов всех систем запуска автомобильного двигателя. Назван по имени изобретателя Винсенто Гуго Бендикса.

Необходимость в данном устройстве появилась на заре автомобилестроения. Суть его в том, что для того, чтобы завести авто нужно  раскрутить его двигатель до определенных оборотов. В первых автомобилях для этого использовалась специальная рукоять, которая вставлялась спереди и водитель, используя мускульную силу раскручивал вал, после чего двигатель  начинал работать. Инженерная мысль не стояла на месте, был изобретен электрический стартер и вот здесь пригодилось изобретение г-на Бендикса.

Автомобилисты знают, что после того, как стартер раскрутит маховик, двигатель начинает набирать обороты. А почему, при этом не ломается стартер? Ведь он находится в зацеплении с шестерней маховика. Вот эта маленькая шестерня в комплекте с муфтой, которая находится на валу стартера и есть бендикс.

Бендикс

Принцип работы заключается в том, что после того как ведомый вал начинается вращаться быстрее ведущего, шестерня ответственная за запуск втягивается, и  находится  в состоянии покоя до следующего включения стартера. Сама обгонная муфта получила нарицательное название по имени изобретателя, и с различными усовершенствованиями дошла до наших дней. Стартер любого автомобиля оснащен этим устройством.

Принцип работы

На различных стартерах, во вращение, бендикс приводится или редуктором, или якорем электродвигателя. Это зависит от модели и производителя. Главным остается один принцип: — шестерня входит в зацепление с маховиком используя силу инерции. Электродвигатель стартера начинает раскручивать ведущую обойму и, достигнув определенных оборотов,  шестерня выталкивается до зацепления с зубцами маховика.

Для этого в бендиксе и существуют характерные спиралевидные канавки. В исправном состоянии обгонная муфта может вращаться только в одну сторону. За это отвечают ролики, которые прижимаются между обоймами и вращают шестерню. Для большей надежности пазы роликов сделаны специальной формы. Дополнительно их прижимают пружины. Как только двигатель запустится, муфта автоматически, благодаря спиралевидным каналам, выведет шестерню из зацепления. Отсюда и ее название — обгонная.

Возможные неисправности

Сама конструкция достаточно надежна, на современных машинах выходит из строя редко. Но тем не менее это случается.

Если при запуске двигателя автомобилист слышит характерные звуки, напоминающие трещотку, а сам двигатель не заводится, причина скорее всего в бендиксе. Щелчки означают, что стартер пытается провернуть маховик двигателя, но ему не хватает усилий.

Бендикс Бош

Бендикс Бош. 1 — кожух обгонной муфты; 2 — ведомая обойма с шестерней; 3 — кольцо; 4 — шайба; 5 — ролик; 6 — прижимная пружина; 7 — ведущая обойма; 8 — буферная пружина; 9 и 11 — опорные чашки; 10 — кольцо приводной вилки; 12 — стопорное кольцо.

Чаще всего из строя выходят зубья приводной шестерни. Именно шестерня и ролики несут основную нагрузку при пуске. Зубья разрушаются, стачиваются, им не хватает рабочей поверхности для зацепления.

Ролики, также изнашиваются, теряют форму, в результате шестерня начинает вращаться вхолостую и не может передать крутящий момент. Сопутствующей поломкой часто выступает разрушение обоймы в районе работы роликов.

Иногда поломка бывает вызвана износом направляющих вала стартера. При этом зацепление с маховиком становится неправильным.

В тех моделях, где наличествуют пружины, причиной поломки выступают и они. Со временем, пружины растягиваются, лопаются, теряются.

Поиск неисправности и ремонт

Любой ремонт начинается с диагностики. Когда машина не заводится, нужно исключить поломки системы зажигания, питания. Важно проверить аккумуляторную батарею. Опытные автомобилисты могут определить выход из строя элементов стартера на слух. Например, если будет неисправно втягивающее реле, будет слышно характерное жужжание, но двигатель не будет прокручиваться.

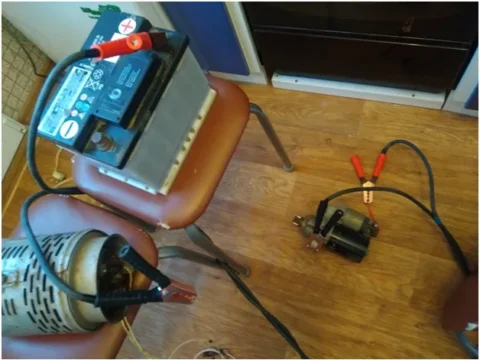

Выявить вину нерабочего бендикса просто. Нужно замкнуть клеммы реле стартера. Если электродвигатель начинает шуметь и работать, а двигатель не запускается — причина в бендиксе. Часто, особенно на современных машинах, сложно подобраться к самому стартеру. В этом случае, чтобы поставить точный диагноз, его необходимо будет снять с автомобиля.

Бендикс,  не та деталь, которую рекомендуют ремонтировать. Цена и доступность детали на любую модель сводят на нет целесообразность трудозатрат на его переборку.

Итак, на снятом стартере определяется причина поломки. Если есть подозрение на бендикс, стартер необходимо немножко разобрать. Затем обгонная муфта снимается с вала и производится ее дефектовка. Если шестерня вращается в разные стороны, либо обнаружен люфт на валу, высокая степень износа граней шестерни — бендикс нужно менять в сборе. В редких случаях можно попробовать осуществить ремонт.

Это приемлемо в случае потери или разрыва пружинок, запрессовки новых втулок. Однако, после этого механизм не проработает долго. Это может быть временной мерой. Если разрушены ролики, обоймы, сама шестерня, лучше произвести замену детали целиком. Поменять бендикс своими руками сможет автомобилист с начальными навыками автослесаря. Часто бывает сложнее снять сам стартер с машины.

Один раз увидев бендикс, его уже не спутаешь ни с какой другой деталью. Марка авто, конструкция стартера не играют никакой роли. Возможны незначительные различия, такие как присутствие либо отсутствие  пружинок, опорных чашек.

Зная принцип работы и возможные поломки этой детали, устранить недостатки можно за пару часов самому, либо обратившись в автосервис. Затягивать с ремонтом не рекомендуется. Поломка одной детали влечет за собой проблемы с другими узлами и механизмами автомобиля. Кроме того, заводить машину «с толкача» не всегда возможно и приемлемо. Особенно это касается машин с АКПП.
