Предохранители Opel Astra G

Блок, в котором установлены предохранительные вставки, осуществляет защитную функцию всего электрического оборудование автомобиля. При возникновении короткого замыкания в цепи предохранители принимают на себя первый удар. Если устройство перегорело, это означает, что с электрической системой автомобиля не все в порядке.

Каждый предохранитель несет ответственность за определенный участок цепи автомашины и по неисправности детали уже можно судить о причинах возникновения поломки.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Знак

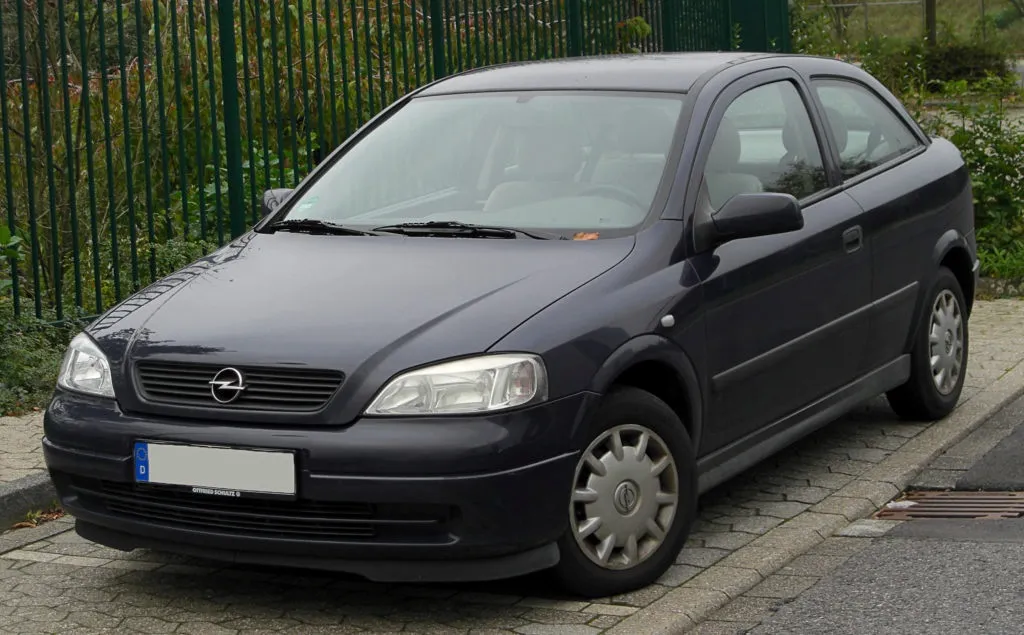

Opel Astra G

Места расположения монтажных блоков

Где находятся данные устройства? Модели Опель Астра g комплектуются двумя предохранительными блоками (БП): один находится в салоне автомобиля, а другой – под капотом в моторном отсеке. Для удобства пользования, основное количество защитных плавких вставок собрано в блочном устройстве, который закреплен в салоне машины. Найти его можно в левой части приборной панели, напротив водительского автокресла. Визуально БП не видно, поскольку он находится за маленьким бардачком для мелких вещей.

Монтажные блоки

Чтобы добраться до блока, надо лицевую часть этого ящичка демонтировать.

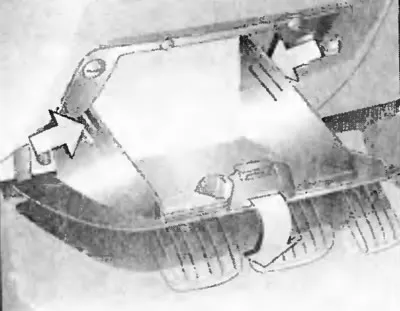

  • Для этого ящичек открывают, отжимают защелки по бокам и снимают крышку.

Ящик

  • Выкручивают винты, удерживающие каркас бардачка.

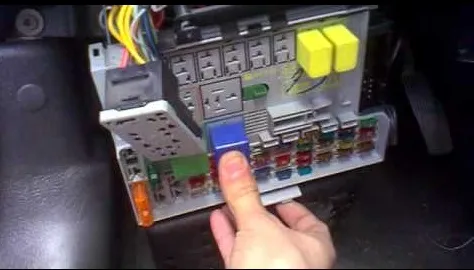

  • Теперь надо несильно потянуть вниз сам блок.

Потянуть вниз блок

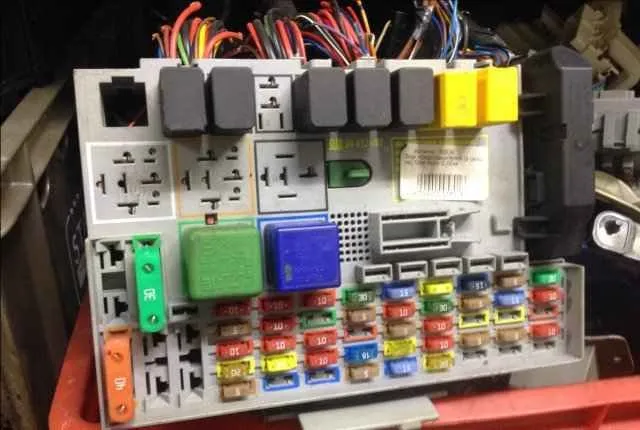

Таким образом, он устанавливается в рабочее положение, предохранители становятся доступны и их можно менять. Схема расположения предохранителей указана с обратной стороны крышки.

Схема

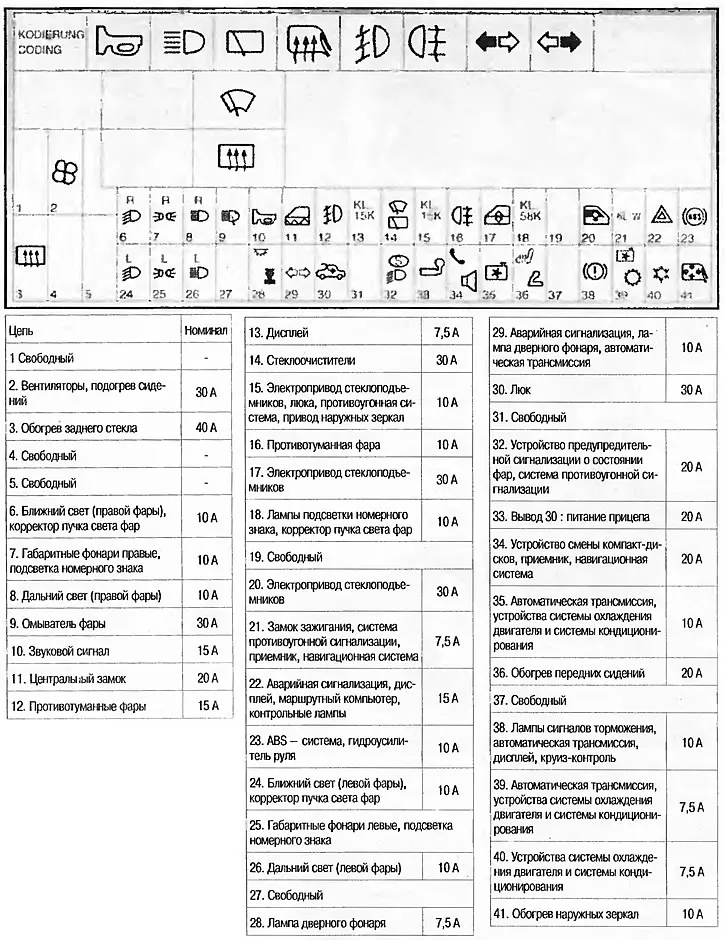

Схема расположения предохранителей в салонном блоке.

Схема предохранителей

Предохранительный блок моторного отсека

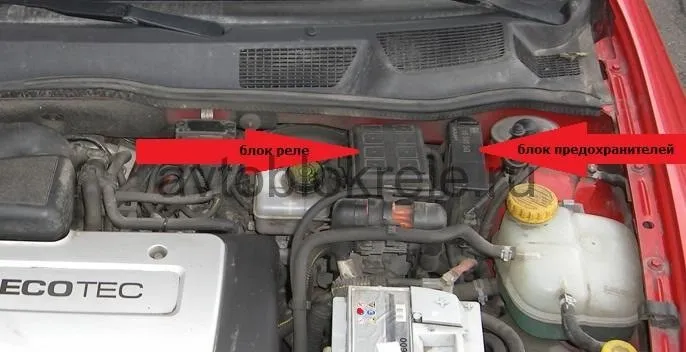

Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.

Блок моторного отсека

Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля

БП моторного отсека обеспечивает работоспособность следующих узлов:

  • лампы дальнего света фар;
  • противотуманные огни спереди и сзади автомобиля;
  • очиститель заднего и лобового стекла;
  • обогрев боковых наружных зеркал;
  • звуковой сигнал.

Замена защитных устройств монтажных блоков

Чтобы снять и установить предохранитель в салонном блоке, необходимо его высвободить из торпеды автомобиля. Как достать блок из-за бардачка для вещей у водительской стороны, было рассмотрено выше

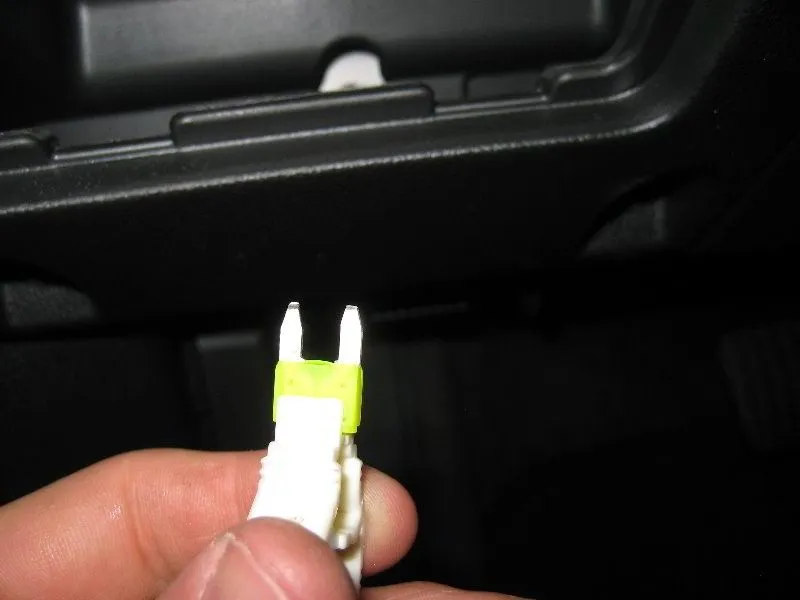

Для замены неисправного устройства используют специальный пинцет, которым комплектуется монтажный блок.

Предохранитель

Совет. При снятии и установке защитных вставок работу необходимо выполнять при отключенном источнике питания (аккумуляторе).

Неисправное (сгоревшее) устройство можно визуально отличить от других. На нем будет видна тонкая перегоревшая нить. Перед установкой новой детали, надо узнать причину, по которой она испортилась, иначе, если этого не сделать, не будет гарантии, что предохранитель прослужит долго.

Опытные водители, которые не раз сталкивались с выходом из строя защитных вставок, особенно находясь далеко от дома, всегда имеют в багажнике второй комплект предохранителей на всякий случай.

Снятие предохранителей блока под капотом

  • Снимают с аккумулятора клеммы, чтобы обесточить электрооборудование.

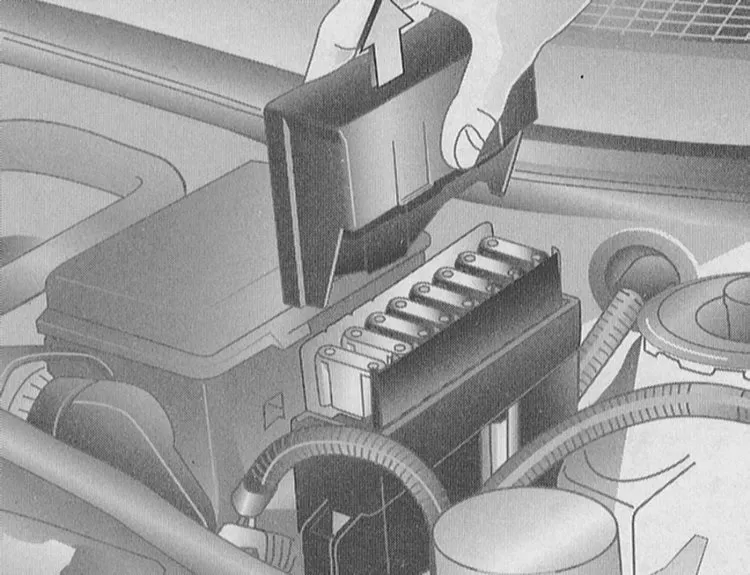

  • На водительской стороне находят крышку блока. При помощи отвертки нужно разжать фиксаторы, которые находятся по бокам крышки.

Снятие предохранителей блока

  • Подняв крышку, можно увидеть все необходимые предохранители.
  • Меняют вставки при помощи пинцета и собирают блок в обратной последовательности.

Важно! Если сгорел предохранитель, то замену следует выполнять сразу и не затягивать надолго. Многие автовладельцы устанавливают «жучки» из проволоки. Этого нельзя делать по той причине, что может произойти возгорание блока.

Сгорел предохранитель

Рядом с БП находится блок реле.

РелеНазначение
Е1Активирует муфту кондиционера (если есть в комплектации)
Е2Включает вентиляторы
Е3
Е6
Е4Управление двигателем
Е5Резервный
Е8
Е7Подает омывающее средство на передние фары

Полезные советы, о которых нужно знать

  • если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
  • на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
  • в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
  • при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
  • еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
  • перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.
