Предохранители Nissan Almera N16

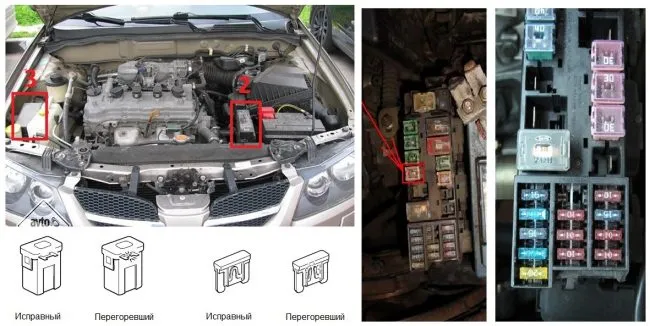

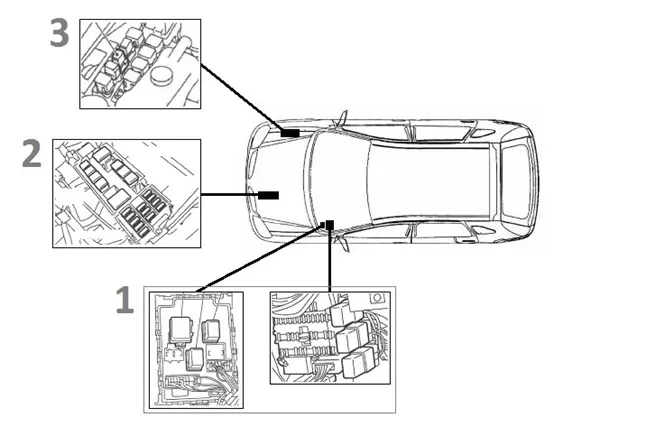

Штатное расположение предохранителей в автомобиле Nissan Almera N16 отлично от предыдущих модификаций. Инженеры предустановили три блока с предохранителями и один монтажный блок с реле – коммутаторами. Расположение:

  • В салоне, слева от рулевого колеса;
  • В моторном отсеке, с права от аккумуляторной батареи;
  • Возле расширительного бачка системы охлаждения.

С целью упрощения процесса идентификации предохранителя, на тыльной стороне крышки корпуса нанесена схема, маркировка, распиновка.

Авто

Процесс замены модулей на автомобиле Ниссан Альмера Н16 не сложный, задача под силу автолюбителю, но будьте предельно внимательны, не допускайте ошибок.

Независимо от модификации Ниссан Альмера N16, штатное расположение и количество модулей неизменное. В период с 2000 по 2006 год японский бренд изготавливался в трех кузовных модификациях: трёх- и пятидверный хэтчбэки, седан.

Описание предохранителей на автомобиль Nissan Almera N16: расположение, схема, цена

Автомобили оснащаются модулями ножевого типа с расположением плавильного элемента по центру.

Схема расположения реле – прерывателей

ОбозначениеКакой за что отвечает / что обеспечивает
K 1Головной свет
K 2Дроссельная заслонка
K 3Стеклоподъемники
K 4Противотуманные фары задние
K 5Зажигание
K 6Топливная аппаратура
K 7Электрическое оборудование
K 8Резервация
K 9Резервация
K 10Резервация
K 11Резервация
K 12Стоп сигналы
K 13Подсветка
K 14Освещение салона
K 15Резервация
K 16Резервация
K 17Резервация

Схема установки предохранителей

Маркировка / амперажЗа что отвечает (с описанием)
F (Ф-1) / 20Боковые зеркала
F (Ф-2) / 5Стоп сигналы
F (Ф-3) / 10Автомобильная розетка
F (Ф-4) / 10Дополнительная электрическая сеть
F (Ф-5) / 20Аварийка, поворотники
F (Ф-6) / 30Резервация
F (Ф-7) / 30Обогрев заднего стекла
F (Ф-8) / 7,5Кислородный датчик
F (Ф-9) / 10Резервация
F (Ф-10) / 10Стеклоподъемники
F (Ф-11) / 10Контролер трансмиссии автоматического типа
F (Ф-12) / 10Печной отопитель, прикуриватель, подсветка салона
F (Ф-13) / 30Подсветка вещевого ящика
F (Ф-14) / 30Вентилятор отопителя
F (Ф-15) / 10Система кондиционирования
F (Ф-16) / 15Топливная система, бензонасос
F (Ф-17) / 15Система безопасности
F (Ф-18) / 10Резервация
F (Ф-19) / 10Датчик силового агрегата
F (Ф-20) / 10Автомобильный сигнал
F (Ф-21) / 5Центральный замок
F (Ф-22) / 5Резервация
F (Ф-23) / 5Система электрического питания
F (Ф-24) / 5Стеклоочистители лобового стекла
F (Ф-25) / 5Омыватели передних фар
F (Ф-26) / 5Омыватель заднего стекла
F (Ф-27) / 20Топливная аппаратура (дополнительно)
F (Ф-28) / 15Спидометр, тахометр, датчики
F (Ф-29) / 15Система курсовой стабилизации
F (Ф-30) / 20АБС (ABS)
F (Ф-31) / 15Резервация
F (Ф-32) / 15Резервация

Стоимость монтажного блока в комплекте от 2300 рублей. Оригинальные предохранители от 120 – 130 рублей за штуку, качественные аналоги от 100 рублей за штуку.

Признаки неисправности предохранителей

  • После запуска силового агрегата на приборной панели горит индикатор, оповещающий о наличии поломки в моторном отсеке;
  • Питание по цепи не поступает к оборудованию, но механизм неактивен;
  • Монтажный блок на ощупь с повышенной температурой;
  • В салоне слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

  • Нарушение сроков проведения технического осмотра, из-за чего модули пришли в непригодное состояние;
  • Покупка неоригинальных запчастей, комплектующих;
  • Установка с нарушением технологического процесса;
  • Механическое повреждение блока. Модулей, смежных деталей;
  • Короткое замыкание в электрической цепи;
  • Повреждение изоляции электрической проводки;
  • Окисление клемм;
  • Слабое крепление контактной платы;
  • Попадание внутрь воды, образование конденсата.

Замена предохранителей на Nissan Almera N16

Подготовительный этап:

  • Отвертка с плоским наконечником;
  • Пластиковая лопатка;
  • Пинцет для извлечения модулей;
  • Дополнительное освещение по мере необходимости;
  • Набор новых модулей, реле – коммутаторов.

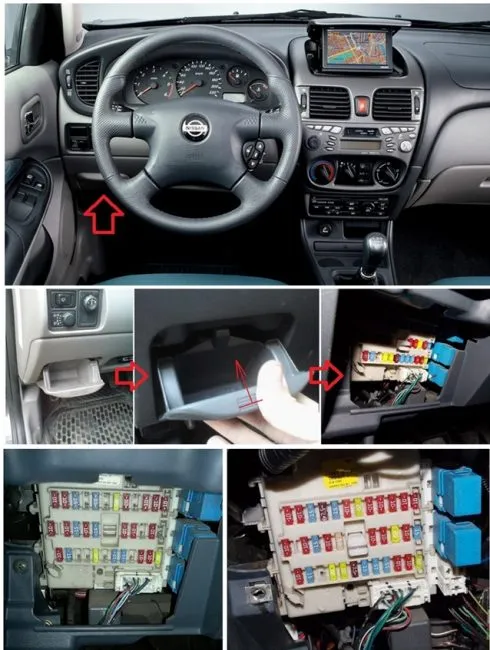

Последовательность действий при замене предохранителей в салоне:

  • Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз;
  • Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок;
  • Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера. Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка;
  • Вставляем новый предохранитель, проверяем оборудование.

Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

Замена предохранителей

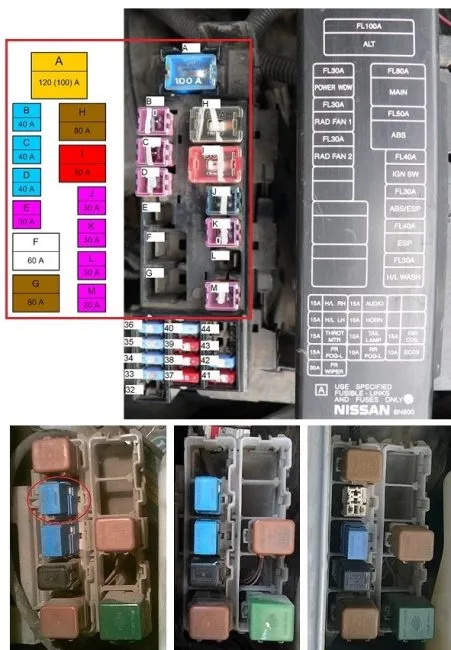

Замена предохранителей в моторном отсеке Ниссан Альмера N16:

  • Останавливаем двигатель, открываем капот;
  • В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе.

Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне. После чего провести замену.

Предохранители

Рекомендации по обслуживанию

  • Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
  • Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
  • После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
  • Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
  • Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
  • Целостность предохранителей проверяйте при помощи специального оборудования — мультиметра.

ПредохранителиСредний ресурс эксплуатации модулей, реле – коммутаторов 50 – 55 тыс. км.
