Предохранители Ford Fusion

Пожарная безопасность и защита электрооборудования автомобилей обеспечивается применением плавких предохранителей и использованием реле для включения мощных потребителей. Предохранители собираются в монтажные блоки и располагаются в доступном для обслуживания месте. Таких блоков на автомобиле форд фьюжн два.

Предохранители Ford Fusion

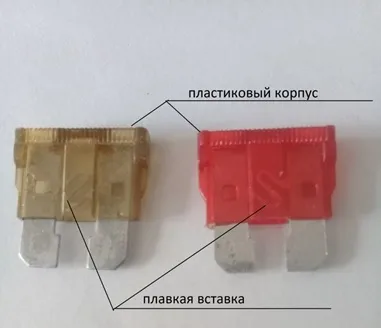

Один блок находится под вещевым ящиком в салоне автомобиля. Второй монтажный блок находится в моторном отсеке, рядом с аккумулятором. Предохранитель представляет собой пластиковый корпус, в котором находится плавкая вставка и две контактные ножки. Конструкция электро предохранителей универсальная и подходит к различным автомобилям.

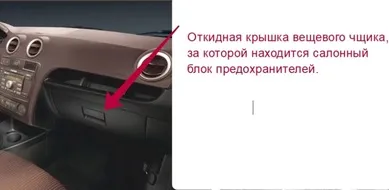

Для доступа к блоку предохранителей в салоне автомобиля нужно открыть вещевой ящик и сдвинув к середине боковины откидной крышки, снять её. Откроется доступ к блоку предохранителей, в котором, находится 53 вставки.

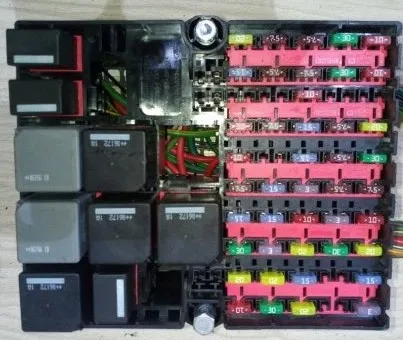

Так выглядит блок предохраннителей в салоне по вещевым ящиком.

Предохранители Ford Fusion

Из них:

  • 1.f 1 резервный свободное место.
  • f 2 и f3 для прицепа.
  • f 4 отвечает за систему отопления (охлаждения) и вентиляцию салона. 10 А
  • f 5 Система динамической стабилизации и ABS (антиблокировочная система) 20 А
  • f 6 ABS (антиблокировочная система) 30 А
  • f 7 КПП робот 15 А
  • f 8 Привод внешних зеркал заднего вида 7,5 А
  • f 9 Фара ближнего света (левая) 10 А
  • f 10 Фара ближнего света (правая) 10 А
  • f 11 Габаритное освещение при движении в светлое время суток 15 А
  • f 12 Питание системы впрыска, ЭБУ системы впрыска 15 А
  • f 13 Система управления двигателем (дизель) 20 А
  • f 14 стартер 30 А
  • f 15 Реле бензонасоса 20 А
  • f 16 Питание системы впрыска, ЭБУ системы впрыска 3 А
  • f 17 Переключатель приборов наружного освещения 15 А
  • f 18 Радиоприёмник 15 А
  • f 19 Габаритное освещение при движении в светлое время суток 15 А
  • f 20 Топливный насос 7,5 А Габаритный фонарь (левый)
  • f 21 Запасной. Без предохранителя.
  • f 22 Габаритный фонарь (левый) 7,5 А
  • f 23 Габаритный фонарь (правый) 7,5 А
  • f 24 Звуковой сигнал охранной сигнализации, центральный замок 20 А
  • f 25 Аварийная сигнализация 15 А
  • f 26 Схема обогрева заднего стекла 20 А
  • f 27 Звуковой сигнал 15 А с 2004 г. в.
  • 10 А до 2004 г. в.
  • f 28 На стартер и зарядку аккумулятора 3 А
  • f 29 Отвечает за прикуриватель 15 А
  • f 30 Система зажигания 15 А
  • f 31 Переключатель приборов наружного освещения 10 А
  • 31.f 32 Электро обогрев внешних зеркал заднего вида 7,5 А
  • 32.f 33 Переключатель приборов 7,5 А
  • f 34 Запасной. Без предохранителя.
  • f 35 Подогрев передних сидений 7,5 А
  • f 36 На стеклоподъёмники 30 А
  • f 37 Система динамической стабилизации, антиблокировочная система (ABS) 3 А
  • f 38 Электронный блок общего назначения7,5 Ф
  • f 39 Подушки безопасности 7,5 А
  • f 40 АКПП 7,5 А
  • f 41 Запасной. Без предохранителя. Или роботизированная КПП 7,5 А
  • f 42 Обогреватель переднего стекла 30 А
  • f 43 Обогреватель переднего стекла 30 А
  • f 44 Радиоприёмник 3 А
  • f 45 Стоп сигналы два основных и один дополнительный 15 А
  • f 46 Схема дворников и насос омывателя лобового стекла 20 А
  • f 47 Стеклоочиститель заднего стекла 10 А
  • f 48 Фонари заднего хода 2шт. 7,5 А
  • f 49 Электродвигатель вентилятора системы вентиляции и кондиционирования салона 30 А
  • f 50 Противотуманные фонари (фары) передние и задние всего 4шт. 20 А
  • f 51 Дополнительный прикуриватель для задней части салона 15 А
  • f 52 Фара дальнего света (левая) 10 А
  • 52 f 53 Фара дальнего света (правая) 10 А

Цветовая маркировка предохранителей:

  • 3 А (фиолетовый)
  • 7,5 А (коричневый)
  • 10 А (красный)
  • 15 А (синий)
  • 20 А (желтый)
  • 30 А (зелёный)

Замена предохранителей производится специальным пинцетом, который продаётся в комплектах с вставками. Для замены надо захватить пинцетом перегоревший электро предохранитель и лёгким покачиванием извлечь его из гнезда. Новый предохранитель вставляется пинцетом в обратном порядке. Замена предохранителей на вставки другого наминала, не допускается.

Блок предохранителей в моторном отсеке имеет 8 предохранителей. Они имеют большую мощность и конструктивно отличаются от салонных вставок, Имеют цифровое обозначение максимального тока.  Крепятся в блоке предохранителей винтами. Это сделано для обеспечения более надёжного контакта предохранителя с клеммами из-за больших нагрузок.

Внешний вид подкапотного блока предохранителей со снятой крышкой

Предохранители Ford Fusion

  • Дополнительный отопитель. (30 А)
  • Роботизированная коробка передач. (60 А)
  • Система зимнего подогрева двигателя.(60 А)
  • Кондиционер. (60 А)
  • Внешнее освещение. (60 А)
  • Не используется. (60 А)
  • Системы управления двигателем и питания. (60 А)
  • Электромоторы стекло подъёмников левый и правый. (60 А)

Для замены предохранителей под капотом, потребуется ключ «8» и плоская отвёртка. Предохранители находятся в блоке под герметичной крышкой. Для доступа к вставкам нужно отвёрткой отжать пружинный зацеп крышки и откинуть её. Откроется доступ к предохранителям. Ключом на «8» открутить две гайки удерживающие предохранитель и снять его. Установка предохранителя выполняется в обратном порядке.

Определение перегоревшего предохранителя. Для облегчения этой процедуры в продаже имеются предохранители с встроенной индикаторной лампочкой. При выходе из строя вставки, индикатор начинает светиться. Достаточно разобрать вещевой ящик и будет виден не работающий предохранитель по светящемуся индикатору. Зажигание, при проверке, должно быть включено. Остаётся только заменить неисправный предохранитель. Но если в панели предохранителей, установлены стандартные вставки, применяются другие способы диагностики.

Диагностика предохранителей. На схемах, где на одном предохранителе находится несколько потребителей, признаком неисправности вставки является отказ всех потребителей. Если часть потребителей работает, значит, предохранитель исправен. Например, предохранитель F48 отвечает за работу фонарей заднего хода. Если перестали гореть оба фонаря, это является признаком неисправности предохранителя. А если один фонарь светится, это означает, что предохранитель исправен.

Когда предохранитель отвечает за один потребитель, то для оценки его состояния потребуется его визуальный осмотр. Как в случае с предохранителем F52 или F53.

Предохранители Ford Fusion

При выходе из строя предохранителя, через прозрачный корпус будет виден разрыв в плавкой вставке. Но бывают случаи, когда плавкая вставка отламывается от ножки в результате вибрации. Этот дефект выявляется только тестером или контрольной лампочкой.

При замене предохранителей надо следить, чтоб они входили в гнездо блока предохранителей с небольшим усилием. Если ножки вставляется легко, без усилия это означает, что пружинный контакт ослаб и его требуется заменить.

Прежде чем установить новый плавкий предохранитель, нужно выяснить причину, по которой сгорела старая вставка. И только после устранения неисправности, устанавливать новый предохранитель.
