Предохранители Tenet T7: где блоки и что за что отвечает
У Tenet T7 два блока предохранителей: салонный — под панелью слева у ног водителя, и подкапотный — рядом с аккумулятором. В руководстве нет ни таблицы, ни схемы: оно отсылает к схеме на крышке блока, а на крышке салонного блока её нет. Схему салонного блока один владелец составил сам и выложил в бортжурнале на drive2 — по ней и по фото блоков владельцев собрана таблица ниже.
Здесь — где блоки, как до них добраться, что за что отвечает и почему чаще всего горит предохранитель розетки.
Где блоки предохранителей
Салонный блок — под панелью слева, у колена водителя, за решёткой динамика ЭРА-ГЛОНАСС. Руководство велит снять декоративную накладку в левой нижней части панели; владельцы обходятся тем, что поддевают сверху решётку динамика — она на защёлках. Предохранители в салонном блоке — типа «мини».

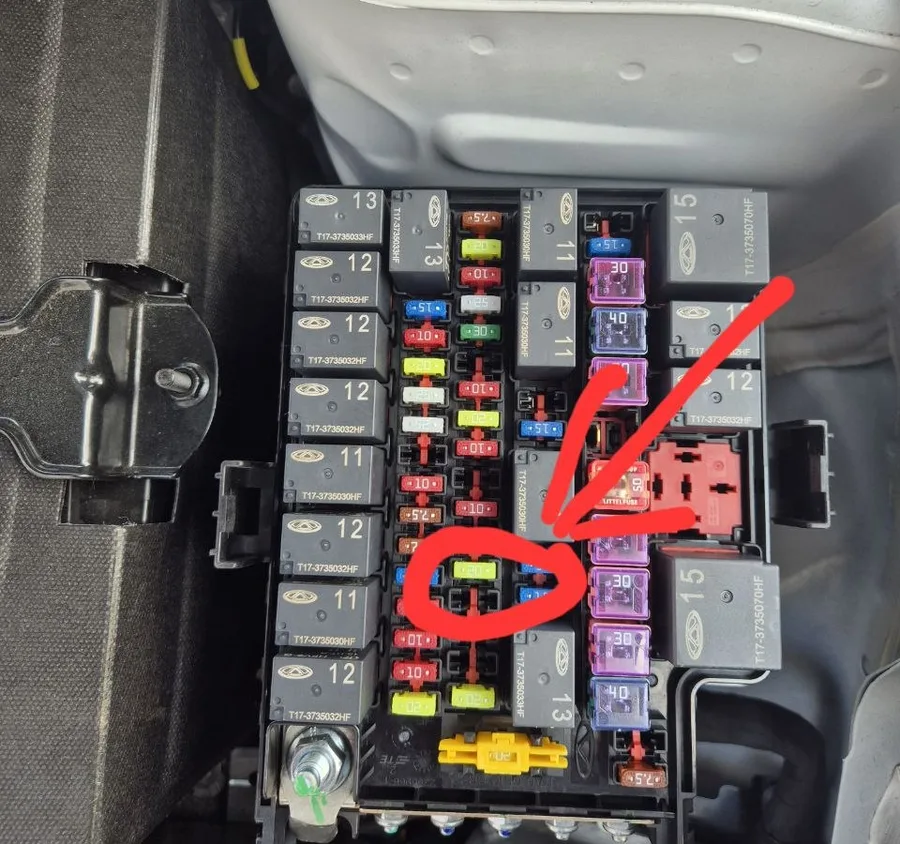

Подкапотный блок стоит вплотную к аккумулятору. Под крышкой — мини-предохранители от 7,5 до 30 А, картриджи на 30 и 40 А, реле и большой предохранитель на 50 А. Подписи на крышке есть, но полной таблицы этого блока нет ни в руководстве, ни у владельцев.
Что за что отвечает: салонный блок
Таблица — по схеме владельца на drive2, сверенной с фото блока. Цепь BAT работает всегда, IGN — с включённым зажиганием, ACC — после одного нажатия кнопки запуска без тормоза.
| Предохранитель | Номинал | Что питает |
|---|---|---|
| RF28 (ACC) | 10 А | Розетка 12 В в консоли — нижний ряд, крайний правый, красный |
| RF16 (ACC) | 10 А | USB-разъёмы, беспроводная зарядка |
| RF26 (ACC) | 10 А | Блок кузовной электроники, зеркала, магнитола |
| RF07 (IGN) | 10 А | Климат, магнитола, ЭРА-ГЛОНАСС, телематика, селектор коробки |
| RF09 (BAT) | 15 А | Климат, магнитола |
| RF11 (BAT) | 30 А | Вентилятор отопителя |
| RF15 (BAT) | 7,5 А | Разъём OBD, индикация ручника и автоудержания |
| RF18 | 10 А | Обогрев зеркал |
| RF19 (IGN) | 10 А | Определение ключа и запуск двигателя |
| RF22 (BAT) | 20 А | Модуль полного привода — стоит даже на переднеприводных |
| RF23 (BAT) | 15 А | Подогрев руля |
| RF24 (BAT) | 30 А | Обогрев заднего стекла |
| RF12, RF14, RF20 | 25, 10, 30 А | Пассажирское и водительское сиденья, беспроводная зарядка, багажник, складывание зеркал — в Активе гнёзда пустые |
Под капотом владельцы установили только два назначения: EF20 — подогрев правых сидений, и предохранитель 7,5 А с надписью «brake sw» на крышке — выключатель стоп-сигнала. Перегоревший предохранитель подогрева дилер, по словам владельца, считал негарантийным случаем.
Как заменить предохранитель
Понадобятся пластиковая лопатка и пинцет для предохранителей. Запасных на машине нет — купите набор мини-предохранителей заранее, руководство советует их возить.
- Выключите зажигание. Руководство велит снять минус аккумулятора; владельцы меняют предохранитель розетки и без этого.
- Поддевайте решётку динамика слева у колена водителя сверху — пластиковой лопаткой или отвёрткой в изоленте.
- Найдите нужный предохранитель по таблице и выньте его пинцетом.
- Поставьте новый того же номинала.
- Защёлкните решётку и проверьте, что разъём динамика на месте: у владельца, пока решётка висела, не работал удалённый запуск.
Почему горит предохранитель розетки
Розетка 12 В рассчитана на 120 Вт, а защищена предохранителем на 10 А. Автомобильные компрессоры его выжигают — у владельцев таких случаев больше десяти. Ставить вместо него 15 А некоторые пробовали, но это риск: предохранитель подобран под сечение провода, и перегореть может уже провод. Компрессор лучше подключать прямо к аккумулятору через переходник с его клемм.
Видеорегистратор подключают к цепи ACC — через переходник в гнездо RF28 или RF16, тогда он работает как от розетки. Гнёзда RF21 и RF25 пустые, контакты в них есть, но это цепь BAT, которая не выключается.
Что говорят владельцы
Это известная тема, у многих уже предохранитель сгорел от насоса. Купи насос аккумуляторный с электронным табло, и будет тебе счастье.
Зная, что предохранитель прикуривателя дохнет от насоса, купил переходник с клемм аккумулятора на гнездо прикуривателя длиной около 3 м. И насос подключаю через него напрямую к аккумулятору.
Плавкий предохранитель по сечению провода выбран, нельзя его номинал завышать.
Вопросы и ответы
Где предохранитель прикуривателя на Tenet T7?
В салонном блоке слева под панелью, за решёткой динамика ЭРА-ГЛОНАСС: RF28, 10 А, нижний ряд, крайний правый, красный.
Есть ли схема предохранителей в руководстве?
Нет. Руководство показывает только, где блоки, и отсылает к схеме на крышке — а на крышке салонного блока её нет. Таблица в статье — по схеме владельца на drive2.
Какие предохранители брать про запас?
Мини на 7,5, 10, 15, 20 и 30 А. Оригинальные номера Chery, по данным владельца: 10 А — A113722011BB, 15 А — A113722013BB, 20 А — A113722015BB.
Не работает подогрев правого сиденья — какой предохранитель?
EF20 в подкапотном блоке — у владельца причина была в нём.
Куда подключить видеорегистратор?
Через переходник в гнездо RF28 или RF16 — это цепь ACC, регистратор будет включаться вместе с машиной.
Главное перед покупкой
Купите набор мини-предохранителей на 7,5–30 А и держите в машине: запасных в блоках нет. Предохранитель розетки — 10 А, ставьте такой же, а не 15.
Для компрессора возьмите провод к клеммам аккумулятора или компрессор на своей батарее — тогда розетка будет цела. Для регистратора нужен переходник под мини-предохранитель в гнездо RF28 или RF16.
