Предохранители Haval Jolion: где блоки и что уже известно о назначении
У Haval Jolion три блока предохранителей: в салоне у руля, под капотом рядом с аккумулятором и в багажнике под полом. Таблиц с назначением в руководствах нет — Haval отсылает к этикеткам на крышках блоков. В сети ходят схемы, но часть из них явно с другой версии машины.
Ниже — где искать каждый блок, какие предохранители владельцы уже нашли и чем открыть блок.

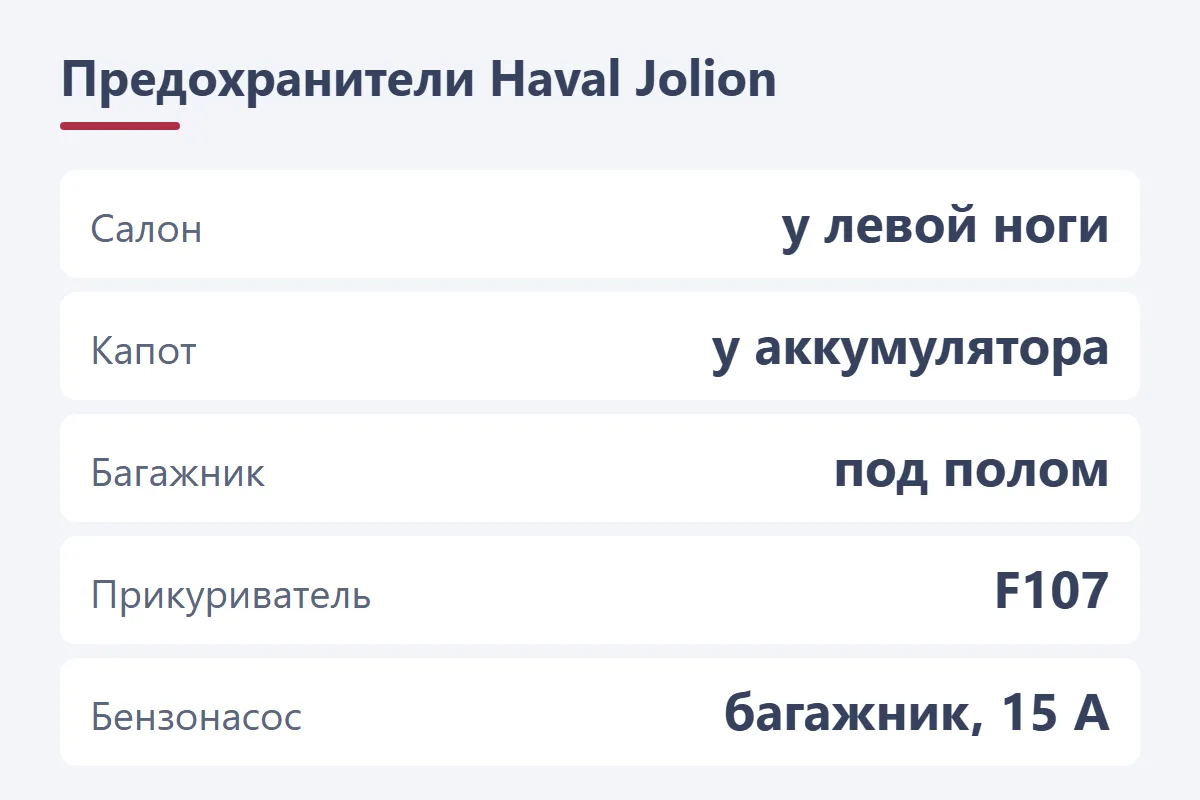

Где блоки предохранителей
| Блок | Где | Как добраться |
|---|---|---|
| Салонный | в панели у руля, у левой ноги водителя | снять крышку |

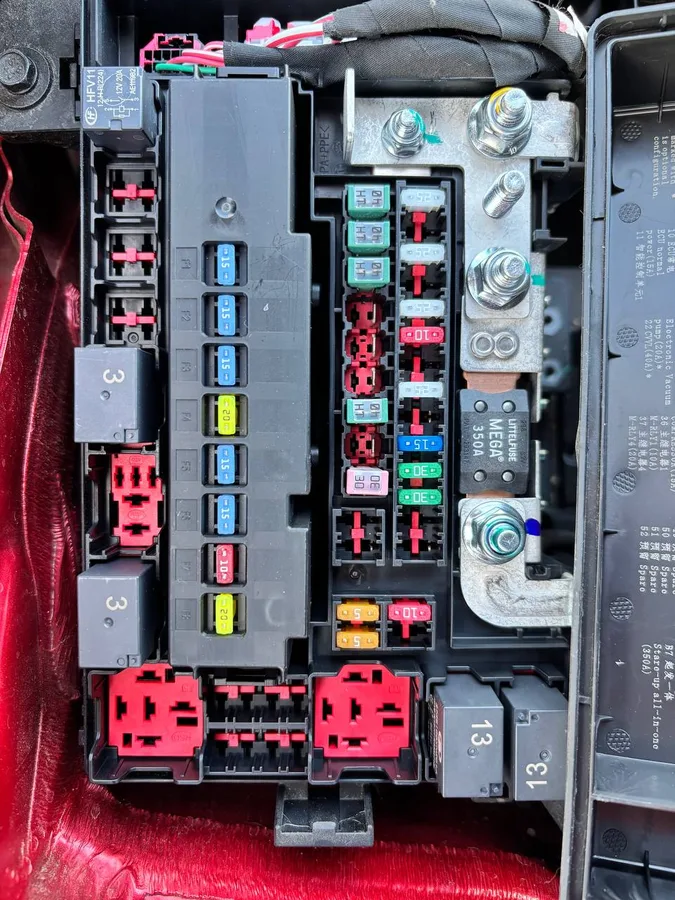

| Подкапотный | в моторном отсеке рядом с аккумулятором | снять крышку блока |
| Багажный | под полом багажника слева | поднять пол, вынуть запаску, инструмент и поддон |

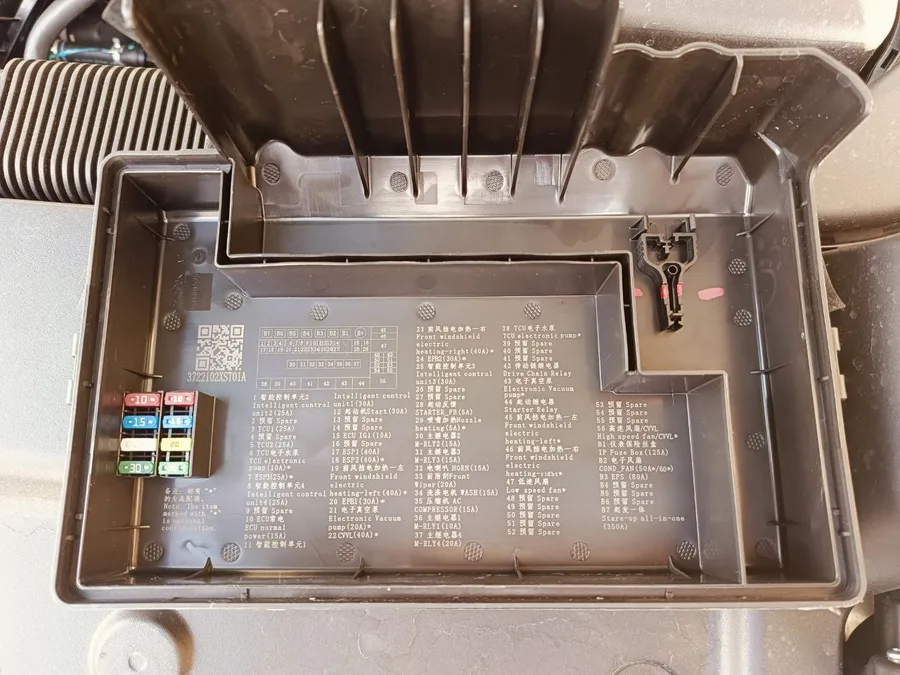

Расположение одинаковое у дорестайлинга и New Jolion. В крышке подкапотного блока лежат пинцет для предохранителей и запасные предохранители. Назначение каждого — на этикетке внутри крышки.
По руководству по ремонту подкапотный блок питает наружный свет, очистители и другие потребители спереди, а багажный — задние фонари, стоп-сигналы и обогрев заднего стекла.
Какие предохранители уже известны
| Что | Где и какой |
|---|---|
| Прикуриватель (розетка 12 В спереди) | F107, салонный блок |
| Бензонасос | первый в багажном блоке, 15 А |
| Стеклоочиститель | F4 под капотом |
| Звуковой сигнал | F3 под капотом, 15 или 20 А |
Данные — от владельцев, которые сами меняли эти предохранители. В багажном блоке всего пять предохранителей. Под капотом внутри основного блока стоит ещё один съёмный блок с предохранителями F1–F8, в нём впаяны шесть реле — по отдельности их не поменять.
USB-разъёмы питаются не от блока предохранителей, а от магнитолы. Если перестал работать USB, а прикуриватель работает, — ищите причину в магнитоле.
Если сгорел предохранитель прикуривателя
Чаще всего его выбивает автомобильный компрессор. Розетка рассчитана на устройства до 120 Вт (10 А) — это из руководства по эксплуатации. Руководство предупреждает: устройство мощнее этого пережжёт предохранитель. Менять его нужно на запасной того же номинала, а если новый снова сгорел — это повод ехать в сервис, а не ставить предохранитель мощнее.
Осторожно со схемами из интернета
В сети есть таблицы назначения предохранителей для Jolion, но в одной из них, например, указан стартер-генератор на 350 А, которого у Jolion нет. Владелец, сравнивший другую схему с машиной, нашёл в ней предохранители, которых в российской сборке нет. Сверяйтесь с этикеткой на крышке своего блока.
Что говорят владельцы
В багажнике блок предохранителей, первый предохранитель — бензонасос.
Там отдельное питание: на прикуриватель идёт от блока предохранителей, а на usb — от магнитолы.
В подкапотном блоке есть ещё один блок внутри с предохранителями F1-F8, данный блок извлекается и разбирается, внутри плата с впаянными реле — 6 шт.
Вопросы и ответы
Где предохранитель прикуривателя?
F107 в салонном блоке у левой ноги водителя.
Где предохранитель бензонасоса?
Первый в блоке под полом багажника, 15 А.
Где взять схему предохранителей?
На этикетке внутри крышки каждого блока. В руководствах таблиц нет, а схемы из интернета бывают с другой версии машины.
Где пинцет и запасные предохранители?
В крышке подкапотного блока.
Главное перед покупкой
Держите в машине набор запасных предохранителей тех же номиналов, что стоят в блоках, — пинцет уже лежит в крышке подкапотного блока. Перед заменой посмотрите назначение на этикетке крышки.
Не подключайте к прикуривателю устройства мощнее 120 Вт: от компрессора F107 горит чаще всего. Если USB не работает при живом прикуривателе, предохранитель тут ни при чём.
