Пыльники ШРУСов на Lancer X

ПыльникПыльники ШРУСов (приводов) — небольшая, простая и дешевая деталь, но при этом очень важная.

Основное предназначение этих пыльников — защита приводов автомобиля, от внешнего воздействия агрессивных сред.

Привода же — деталь сложная и дорогая, благодаря ШРУСам (приводам) крутящий момент от двигателя, через коробку передач и редуктор передается на колеса автомобиля.

Поэтому очень важно следить за состоянием приводов и, соответственно, пыльников, которые будут надежно защищать эти самые привода от внешнего воздействия.

Что из себя представляет пыльник ШРУСа

Пыльник шруса сделан из высокопрочного эластичного и устойчивого к температурам материала, как правило, это специализированная резина реже — специальный эластичный пластик.

Для автомобиля Mitsubishi Lancer X пыльники приводов существуют как из резины, так и из пластика, вторые встречаются намного реже и стоят значительно дороже, чем пыльники из резины. На рынке представлено множество изделий от разных производителей, но в чем же их отличия между собой и ак правильно подобрать пыльник на Митсубиси Лансер 10?

Основное отличие пыльников между собой — тип и место установки, так пыльники могут быть:

  • внутренними;
  • наружными (внешними).

Внутренний пыльник для Lancer X (артикул 3817A135/3815A224) располагается на конце привода, входящего в коробку передач или редуктор, наружный пыльник (артикул 3817A134) устанавливается на противоположном конце, где шарнирное соединение крепится к ступице автомобиля.

Вне зависимости от типа и места расположения пыльника следует за ним тщательно следить, т. к. порванный пыльник может привести к выходу из строя всего механизма ШРУС, тем самым обеспечив владельцу автомобиля дорогостоящий ремонт.

Поэтому лучше потратить меньшую сумму на пыльники (от 800р. за пыльник, 1100-1900р. за комплект с хомутами и смазкой), нежели потом переплачивать за дорогостоящий ремонт.

Другими же отличиями пыльников между собой является:

  • комплект поставки (наличие специализированной смазки);
  • качество сопутствующих материалов (крепежных хомутов, стопорного кольца и смазывающего материала).

Далеко не у каждого пыльника в комплекте есть в наличии специальная смазка, а даже если есть, то её качество, как правило, оставляет желать лучшего, поэтому при замене пыльника следует обзавестись ещё и смазывающим составом, желательно таким же, которым на данный момент смазаны механизмы ШРУСов.

Замена пыльников ШРУС на Mitsubishi Lancer X своими руками

Помните, что для выполнения всех работ, связанных с автомобилем, следует соблюдать технику безопасности. Данная статья носит ознакомительный характер, выполняя работы на своем автомобиле ответственность за вашу безопасность, а также безопасность окружающих несете исключительно вы.

Итак, для работы потребуются следующие инструменты и детали:

  • ключи на «14» и «17»;
  • домкрат или подъемник;
  • шестигранный ключ на «5»;
  • плоскогубцы;
  • торцевая головка на «32»;
  • балонный ключ для снятия колес;
  • шлицевая отвертка;
  • молоток;
  • пыльник со всеми необходимыми креплениями;
  • смазка для ШРУС.

Разборка

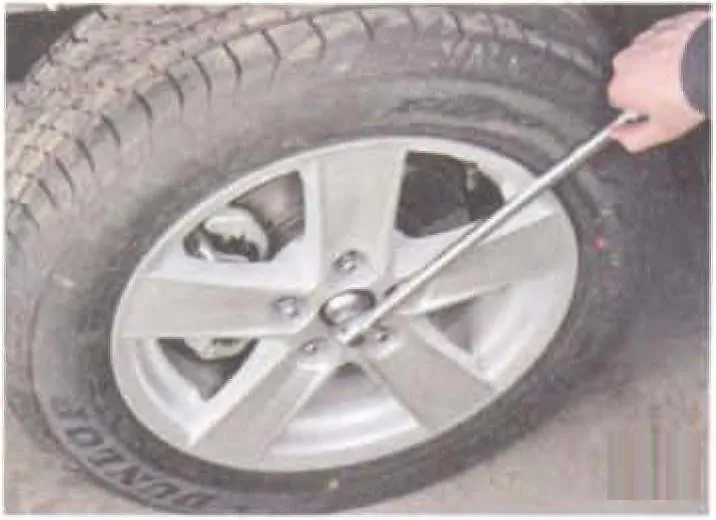

Первым делом необходимо поставить автомобиль на ручной тормоз и приподнять переднюю часть автомобиля домкратом (с той стороны где планируется замена привода). Затем балонным ключом следует открутить колесо. Теперь, когда есть свободный доступ к ступице, шлицевой отверткой разгибаем фиксирующий шплинт и вытаскиваем его.Вытаскиваем шплинт

Теперь обратно ставим колесо на автомобиль, притягиваем его двумя любыми гайками и опускаем домкрат. Когда автомобиль стоит на земле, с колеса следует снять декоративную заглушку (посередине) и торцевой головкой начать откручивать ступичную гайку.Открутить ступичную гайку

Как только гайка начнет свободно вращаться — снова поднимаем автомобиль домкратом и снимаем колесо.

Ступичную гайку полностью не выкручиваем!

Затем ключами ослабляем крепление рулевой тяги и выбиваем его из посадочного места.Ослабляем крепление рулевой тяги

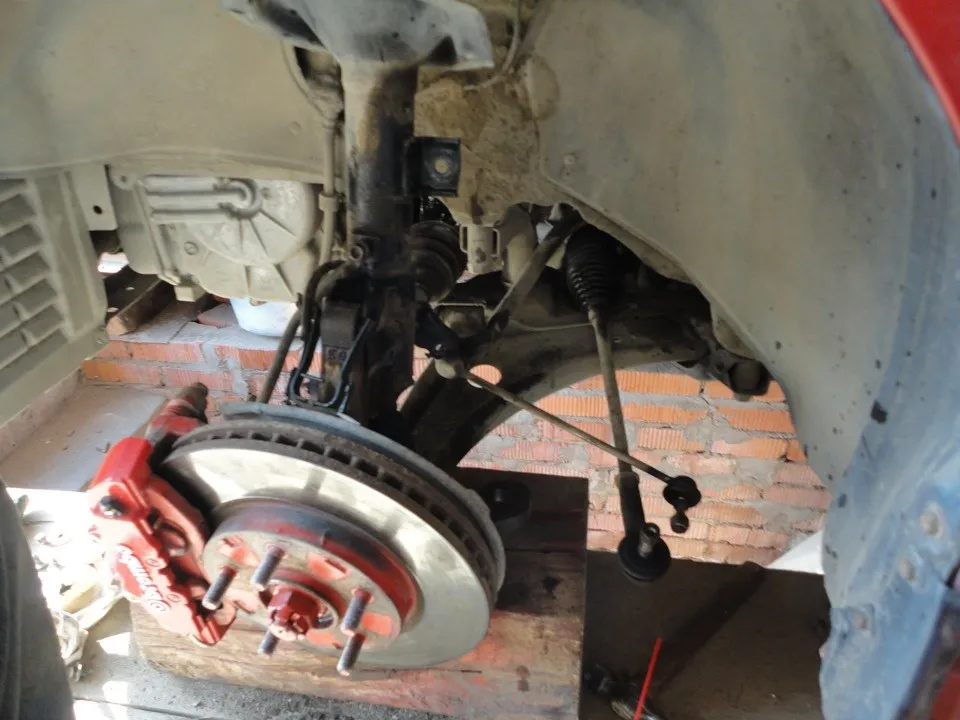

Удерживая палец верхнего крепления стойки стабилизатора откручиваем крепежные гайки и снимаем верхние шарниры. Откручиваем нижнее крепление амортизатора ослабляем верхнее, отводим амортизатор в сторону, дабы не мешал при работе.Нижнее крепление амортизатора

Теперь подвязываем ступицу любым удобным предметом (веревка/провод) за верхнюю часть автомобиля, например, за стойку амортизатора. После чего окончательно откручиваем ступичную гайку, отодвигаем ступицу и аккуратно извлекаем наружную часть ШРУСа.Часть ШРУСа

Затем начинаем откручивать хомуты крепления внутреннего пыльника, заранее подставив емкость под него, т. к. может начать выходить смазка.Открутить хомуты

Как только пыльник разобран, убираем излишки смазки тряпкой и извлекаем трипод ШРУСа из внутреннего крепления. Не стоит вынимать левый ШРУС целиком, т. к. если вы снимете его полностью, то масло из коробки/редуктора неумолимо начнет выходить наружу. Поэтому просто аккуратно выводим трипод из его посадочного места.извлекаем трипод ШРУСа

Замена пыльников

Теперь приступаем к замене пыльников. Если необходимо заменить пыльник внутреннего привода, то поступаем следующим образом.

Снимаем старый пыльник. Убираем старую смазку чистой (!) тряпкой с трипода, очищаем его посадочное место.Снимаем старый пыльник

С помощью плоскогубцев и отвертки снимаем стопорное кольцо с приводного вала.снимаем стопорное кольцо

Затем снимаем трипод и тщательно вытираем его чистой ветошью.снимаем трипод

Резьбу на самом приводе также вытираем чистой тряпкой насухо.вытираем чистой тряпкой

На привод одеваем маленький хомут из комплекта к пыльнику. Затем на привод одеваем сам пыльник.одеваем маленький хомут

После чего возвращаем трипод на место и устанавливаем стопорное кольцо.возвращаем трипод на место

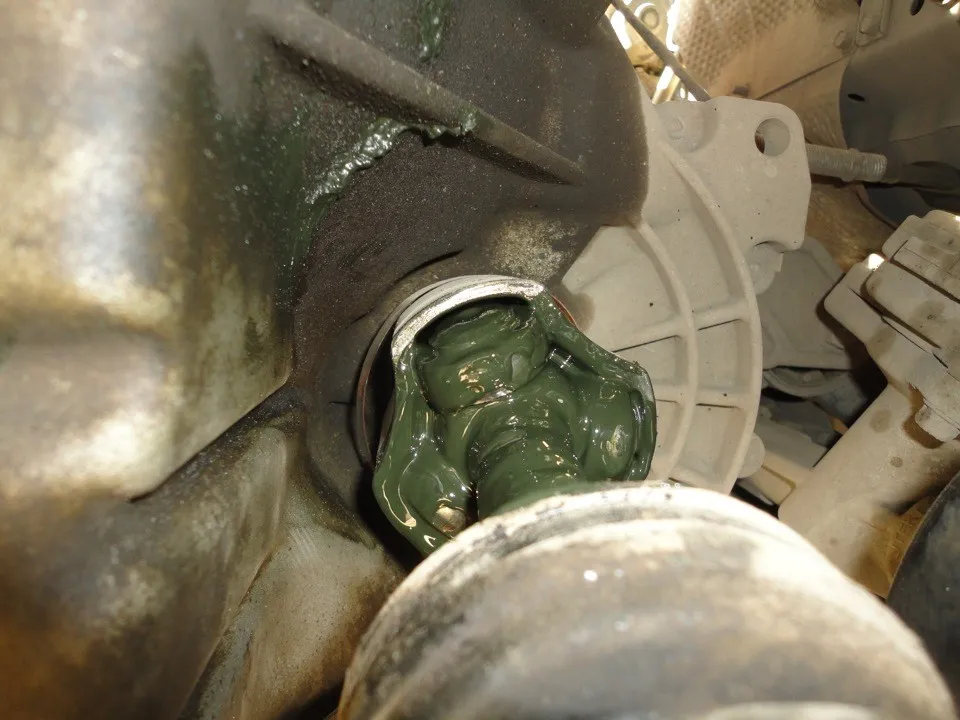

Смазываем посадочное место под трипод специальной смазкой (из комплекта, либо составом ШРУС-4) и смазываем сам трипод. Для левых внутренних частей привода необходимо использовать ~120 гр смазки, для правых ~100 гр.Смазываем посадочное место

Одеваем большой хомут из комплекта к пыльнику на внутренний стакан ШРУС и устанавливаем трипод в его посадочное место.

Теперь надежно затягиваем хомуты (сначала большой, затем маленький).

Процесс замены внутреннего пыльника выполнен.

Если же необходимо заменить наружный пыльник, то операция продолжается в той же последовательности, за исключением того, что после снятия ВНУТРЕННЕГО трипода необходимо разобрать наружный пыльник и стянуть его через внутреннюю часть (ближе к коробке). Предварительно необходимо разжать хомут резинового демфера, находящегося посередине и извлечь сам демпфер.

Затем вытереть внутренности насухо, заложить смазку (~95гр) в шарнир и аккуратно, не задевая грязный корпус привода одеть наружный пыльник на трипод и зафиксировать его хомутами. После чего следует вернуть демфер на его прежнее место.

В соответствии с техническим руководством выполнять замену наружного пыльника с разборкой внешнего шарнира не допускается, однако некоторые лансероводы часто пренебрегают этим напутствием и выполняют её. Как показывает практика, если данная операция выполняется грамотно, а все элементы тщательно очищаются, то негативного результата эти действия не приносят.

Сборка выполняется в обратном порядке.
