Подогрев сидений на Lancer 10

Механика ЛансераВ процессе эксплуатации автомобиля Митсубиси Лансер 10 автовладельцев поджидает две проблемы с подогревом сидений.

Первая неисправность связана с сгоранием лампочки кнопок включения подогрева.

Данная поломка не влияет на комфорт и безопасность пользования автомобилем, но ухудшает эстетический вид салона. Вторая неисправность более существенная − перегорание спирали. В результате этого нагрев сидений перестает работать полностью в режиме «LO» и лишь частично выполняет свои функции в режиме «HI». Поломка не только ухудшает комфорт, но и может стать причиной возгорания сиденья.

 Кнопки подогрева сидений Лансер 10

Сгоревшая лампочка кнопки подогрева сидения меняет эстетический вид салона в худшую сторону. При этом водитель может думать о том, что в системе нагрева произошли серьезные поломки. На самом деле, эксплуатировать авто с потухшей индикацией можно в прежнем режиме. Если же автовладелец решил устранить данную неисправность, то у него есть один из выходов, описанных в нижеприведенной таблице.

СпособПримечание
Поставить новые кнопкиТребуется приобретение кнопок MITSUBISHI 8610A030. Стоимость ремонта в таком случае составит около 1500 рублей.
Заменить лампочкуНайти оригинальную лампочку под требуемый разъем проблематично. Стоимость составляет от 50 до 150 рублей.
Использовать светодиодыРекомендуется приобрести донорскую кнопку. Можно в нерабочем состоянии.

Индикация
Вышедшая из строя индикация

Если на автомобиле замечено, что не работает  подсветка кнопки, то устранение неисправности рекомендуется выполнять в следующей последовательности:

  • Открыть подлокотник. Легонько потянуть его вверх до щелчка.
Демонтаж

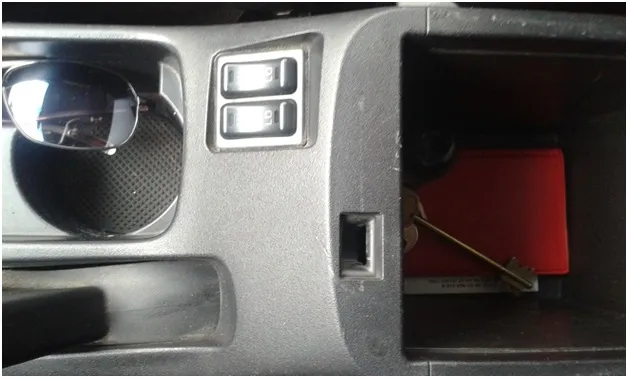

Демонтаж панели с кнопками
  • Отсоединить разъем кнопки, отвечающей за подогрев сидений. После этого легки движением выдавить ее наружу.
Процесс работы
Процесс выемки кнопок
Кнопки

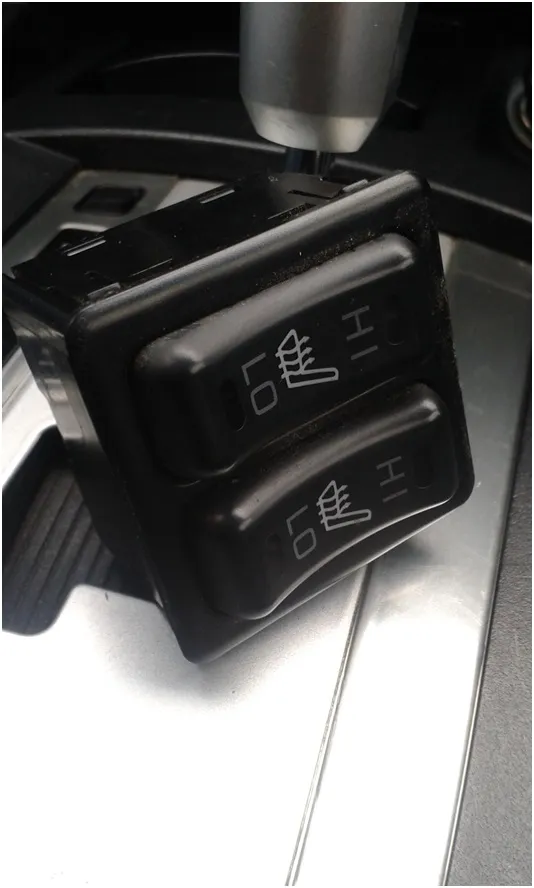

— Внешний вид кнопки
  • В случае наличия проблем с кнопкой, помимо индикации, рекомендуется ее разобрать и проверить.
Копка
Кнопка в разборке
  • Если проблема существует лишь с индикацией, то полная разборка кнопки не требуется. Клавиша легко снимается, как показано на фото ниже.
Клавиша
Снятая клавиша для замены виновника отсутствия индикации
  • Выполнить замену вышедшего из стоя элемента.

Если есть аналогичная кнопка-донор, то рекомендуется взять с нее светодиоды, так как они более долговечны.

Кнопка
Кнопка, используемая в качестве донора
Светодиоды
Светодиоды и лампочки в корпусе кнопки
Сравнение
Сравнение внешнего вида лампочки и светодиода

После установки светодиодов взамен лампочки кнопка имеет вид, показанный на рисунке ниже.

Светодиоды
Установка светодиодов взамен лампочек

При нежелании ставить светодиоды, рекомендуется приобрести набор ламп.

Упаковка
Упаковка с новыми лампочками
Лампочки
Набор лампочек

Перед сборкой желательно проверить работоспособность обеих ламп.

Лампочка
Установка новой лампочки взамен сгоревшей

После замены виновника отсутствия индикации кнопки, отвечающей за обогрев сидений, необходимо собрать все в обратном порядке.

Индикация
Отремонтированная индикация

Устранение некорректно работающего подогрева сидений

Мощность обогрева зависит от того, какая схема соединения получает питание, после выбора режима «HI» «LO». Возможны варианты соединения:

  • последовательный;
  • параллельный.
Сравнение

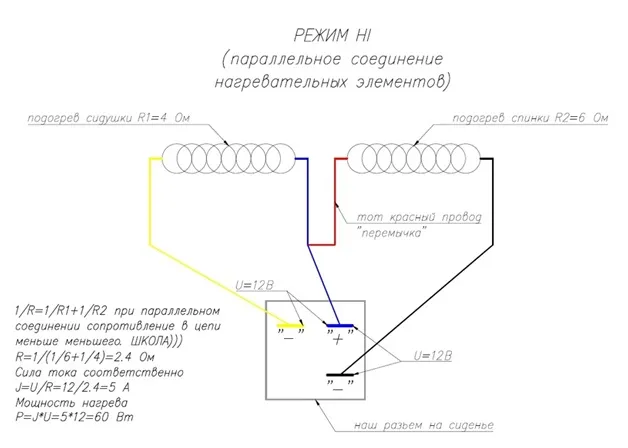

Параллельное соединение нагревательных элементов
Схема
Последовательное соединение нагревательных элементов

Из вышеуказанных схем становится понятно, что при перегорании одной из спиралей, в режиме «HI» греет только спинка или сидение, а  в «LO» обогрев вообще не работает.

Устранение неисправности отсутствия обогрева водительского сидения следует выполнять согласно инструкции приведенной ниже:

  • Отсоединить провода, идущие к сидению.
Провода
Отсоединенные провода
  • Проверить наличие напряжения при включении нагрева. Если распиновка стандартная, то 12 вольт должно быть согласно нижеприведенной таблице.
HI1. Нижний и верхний левый
2. Верхний левый и верхний правый
LOНижний и правый верхний
Клемма
Клемма, на которой необходимо проверить наличие напряжения
  • Осмотреть сидение и найти место обрыва.
Перегорание
Обнаружение места перегорания спирали
  • Устранить обрыв. Пайку рекомендуется использовать в крайних случаях. Желательно применить клеммное соединение.
