Абсорбер на Mitsubishi Lancer 10: номер адсорбера, клапан продувки, проверка и замена

Адсорбер (в быту — абсорбер) на Lancer X — пластиковая банка с углём под капотом, которая собирает пары бензина из бака. Сам адсорбер по каталогу Mitsubishi один на все моторы — 1780A036, а вот электромагнитный клапан продувки, который забирает пары в двигатель, у 1,5 и 1,6 свой, у 1,8 и 2,0 — свой.

Ниже — номера, что в работе системы нормально, как проверить клапан и адсорбер по заводскому руководству и как их поменять.

Адсорбер Mitsubishi Lancer X 1780A036, кронштейн и клапаны продувки MR507781 и 8657A049
Номера — каталог Mitsubishi (EPC), комплектации RUSSIA; сопротивление обмотки клапана — руководство по ремонту, раздел 17.

Номера адсорбера и клапана

Деталь 1,5 (4A91) и 1,6 (4A92) 1,8 (4B10) и 2,0 (4B11)
Адсорбер 1780A036 — седан и Sportback, все моторы
Кронштейн адсорбера MN163440
Клапан продувки адсорбера MR507781 8657A049

Адсорбер 1780A036 и кронштейн мы нашли в каталоге Mitsubishi у седана 1,5, 1,6, 1,8 и 2,0 и у Sportback 1,8 российской комплектации. Аналогов к клапанам продувки с Lancer X в применимости в каталогах производителей нет — только оригинал. Клапаны и цены — на странице подбора датчиков и клапанов Lancer X.

Как работает система и что в ней нормально

По руководству (раздел 17, EVAPORATIVE EMISSION CONTROL SYSTEM) пары бензина из бака по трубке идут в адсорбер и оседают в нём. На ходу блок открывает клапан продувки, и пары уходят во впускной коллектор и сгорают. На холодном моторе и на холостых при малом расходе воздуха клапан закрыт.

Клапан работает импульсами и цокает — на прогретом моторе это слышно из-под капота, а иногда и в салоне. Владельцы сходятся: само по себе цоканье — нормальная работа клапана, а не поломка.

Не путайте адсорбер с клапаном вентиляции картерных газов: тот стоит в клапанной крышке и отвечает за газы из картера, а не за пары из бака.

Как проверить клапан продувки

Проверка по руководству (раздел 17, PURGE CONTROL SOLENOID VALVE CHECK):

  1. Снимите с клапана вакуумные шланги, перед этим пометьте их, чтобы надеть на свои места. На 1,8 и 2,0 клапан снимают с впускного коллектора. Отсоедините разъём.
  2. Подключите к штуцеру клапана ручной вакуумный насос. Без напряжения клапан должен держать разрежение.
  3. Подайте на клапан напряжение аккумулятора — разрежение должно уйти.
  4. Измерьте сопротивление обмотки при 20 °C: 30–34 Ом на 1,5 и 1,6, 22–26 Ом на 1,8 и 2,0.

Клапан, который без напряжения продувается насквозь, неисправен. Проверку всей системы руководство делает на моторе: насосом создают разрежение 53 кПа на шланге клапана. На холодном моторе (ОЖ до 40 °C) на холостых разрежение держится, на прогретом (от 80 °C) через 3–4 минуты после пуска начинает уходить — значит, блок открывает клапан.

Когда менять сам адсорбер

Признак, о котором пишут владельцы: запах бензина под капотом и мокрая банка адсорбера, особенно после заправки полного бака. Ещё один тест владельцев — открыть крышку бака: если раздаётся сильный «пшик», по их опыту, с адсорбером что-то не так. Если клапан исправен, а банка залита бензином, менять нужно адсорбер.

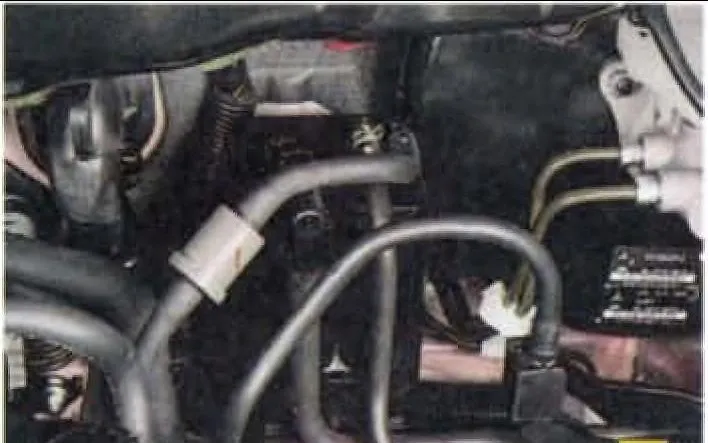

Адсорбер Mitsubishi Lancer X под капотом у моторного щита
Адсорбер — чёрный корпус под шлангами у моторного щита. Владелец снял кадр, когда после заправки полного бака почувствовал запах бензина и нашёл банку мокрой. Фото владельца.

Как поменять адсорбер

Порядок — Workshop Manual 2011, раздел 17, CANISTER REMOVAL AND INSTALLATION.

  1. Снимите распорку стоек и крышку корпуса воздушного фильтра с воздуховодом.
  2. Отсоедините от адсорбера вакуумный шланг и шланги паровой линии с соединителем.
  3. Снимите хомут, выньте адсорбер и при необходимости кронштейн.
  4. Соберите в обратном порядке и проверьте, что все шланги сидят плотно: по словам владельцев, слетевший шланг даёт подсос воздуха и похожий звук.

Клапан продувки на 1,8 и 2,0 стоит на впускном коллекторе рядом с ДАД. При установке руководство смазывает его уплотнительное кольцо свежим моторным маслом и затягивает винты моментом 4,0 ± 1,0 Н·м — перетяжка может повредить коллектор.

Опыт владельцев

Ну я тоже вчера полный бак заправил, чувствую — пахнет. Открыл капот, и вот он, родимый, мокрый абсорбер. По-моему, я так уже какое-то время езжу, до этого тоже замечал, но не знал, откуда пахнет.

Иван Mitsubishi Lancer X

Открути крышку топливного бака: если будет хороший такой пшик, значит, абсорберу плохо.

Алексей Mitsubishi Lancer X

Это клапан адсорбера. И это совершенно нормальное явление. Катайся с удовольствием!

Владелец Mitsubishi Lancer X

Вопросы и ответы

Цокает под капотом на холостых — это адсорбер?

Скорее всего, клапан продувки адсорбера: он работает импульсами и щёлкает. Владельцы считают это нормой. Проверить его можно вакуумным насосом и омметром по руководству.

Одинаковый ли адсорбер на 1,5 и 1,8?

Да, по каталогу Mitsubishi на всех моторах и на Sportback стоит 1780A036. Различаются клапаны продувки: MR507781 на 1,5 и 1,6, 8657A049 на 1,8 и 2,0.

Можно ли просто заглушить адсорбер?

Владельцы отговаривают: если не глушить линию — в машине пахнет бензином, если заглушить — пары давят на бак. Руководство такой переделки не предусматривает.

Где стоит адсорбер на Lancer X?

Под капотом: по руководству к нему подходят, сняв распорку стоек и крышку воздушного фильтра.

Главное перед покупкой

Если цокает, а мотор работает ровно и бензином не пахнет — ничего покупать не нужно. Если клапан не держит разрежение или обмотка вне нормы — клапан продувки: MR507781 на 1,5 и 1,6, 8657A049 на 1,8 и 2,0.

Если пахнет бензином и банка мокрая — адсорбер 1780A036, он общий для всех моторов; кронштейн, если сломан, — MN163440. Перед покупкой проверьте шланги: слетевший шланг клапана даёт похожие симптомы и стоит дешевле.
