Датчик положения коленчатого вала Lancer 10: номер по мотору и замена

Датчик положения коленвала (ДПКВ) на Lancer X бывает двух видов: MR985041 на 1,5 и 1,6 и 1865A126 на 1,8 и 2,0. Они не взаимозаменяемы. На 1,5 и 1,6 тот же MR985041 стоит и датчиком распредвала, поэтому один и тот же номер в магазине могут назвать и так, и так.

Ниже — номера и аналоги по мотору, как убедиться, что виноват именно датчик, и как его меняют по заводскому руководству.

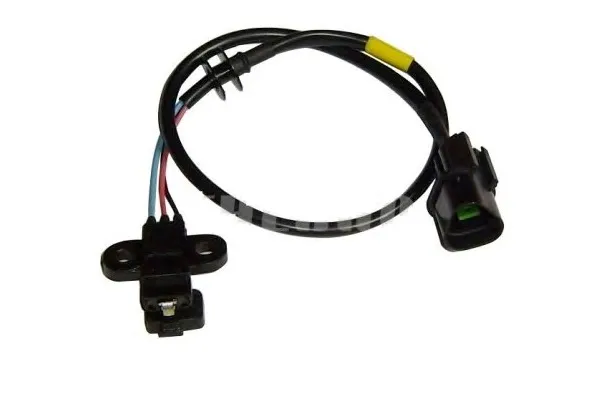

Датчик коленвала Mitsubishi Lancer X: MR985041 на 1,5 и 1,6, 1865A126 на 1,8 и 2,0, аналоги Bosch
Номера — каталог Mitsubishi (EPC), аналоги — каталог Bosch с Lancer X в применимости, момент — руководство по ремонту.

Какой датчик стоит на вашем моторе

Код мотора — в ПТС. 4A91 и 4A92 — это 1,5 и 1,6, 4B10 и 4B11 — 1,8 и 2,0. У седана и Sportback датчики одни и те же.

Мотор Датчик коленвала Аналог Датчик распредвала
1,5 (4A91) и 1,6 (4A92) MR985041 Bosch 0 986 280 767 тот же MR985041, один на мотор
1,8 (4B10) и 2,0 (4B11) 1865A126 Bosch 0 986 280 781 1865A066 (Delphi SS11350, Vemo V37-72-0114), два на мотор

Аналоги Bosch взяты из карточек, где Lancer X стоит в применимости. Номера, аналоги и цены — на странице подбора датчиков Lancer X.

Как убедиться, что виноват датчик

Неисправность ДПКВ блок записывает кодом P0335, датчика распредвала — P0340. Руководство разбирает оба кода как неисправность цепи: датчик, разъём и провода до блока. Владельцы не раз меняли датчик, а ошибка оставалась: причина оказывалась в фишке, проводке или вовсе в другом узле.

Простая проверка, которую советуют владельцы: подключите сканер OBD и посмотрите обороты двигателя. Если блок их видит и они меняются вместе с педалью газа, датчик коленвала сигнал даёт, и менять его рано.

Замена на 1,5 и 1,6

Порядок — Workshop Manual 2011, раздел 16, CRANK ANGLE SENSOR REMOVAL AND INSTALLATION <4A9>. Датчик стоит на блоке за компрессором кондиционера, подход снизу и справа.

  1. Снимите переднюю защиту моторного отсека и правую боковую защиту.
  2. Снимите приводной ремень навесного оборудования — порядок в статье про приводной ремень.
  3. Открутите компрессор кондиционера от блока, не отсоединяя шлангов, и подвяжите его так, чтобы он не мешал.
  4. Отсоедините разъём и выньте датчик с уплотнительным кольцом.
  5. Удалите старый герметик с датчика и с блока, обезжирьте поверхность.
  6. Нанесите герметик на привалочную поверхность блока и сразу поставьте датчик. Руководство 2011 года называет ThreeBond 1217G, руководство 2008 года — LOCTITE 5971.
  7. Затяните болт датчика моментом 8,4 ± 0,6 Н·м. Час после установки не заводите мотор и не допускайте попадания масла и воды на герметик.
  8. Поставьте компрессор и ремень, проверьте натяжение ремня.

Замена на 1,8 и 2,0

По руководству (раздел 16, <4B10, 4B11-NON-TURBO>) снимают корпус воздушного фильтра, отсоединяют разъём и вынимают датчик с уплотнительным кольцом. Ставят в обратном порядке, кольцо — новое. Момента затяжки для этих моторов в разделе нет.

Датчик распредвала

На 1,5 и 1,6 он один и стоит рядом с ДАД: руководство снимает крышку двигателя, отсоединяет вакуумный шланг клапана и снимает ДАД, после чего вынимает датчик. На 1,8 и 2,0 датчиков два. К выпускному подбираются, сняв проушину для подъёма двигателя. Для впускного снимают крышку воздушного фильтра с воздуховодом, отводят жгут и трубки и снимают заднюю защиту форсунок.

Владельцы откручивают у датчика один болт на 10, дальше его держит только уплотнительное кольцо. Кольцо со временем прилипает, и датчик кажется прикипевшим: его покачивают туда-обратно и вытягивают.

Датчик распредвала Mitsubishi Lancer X с уплотнительным кольцом
Датчик распредвала с уплотнительным кольцом — из-за этого кольца датчик и кажется прикипевшим в гнезде. Фото владельца.

Опыт владельцев

Я кинулся его менять, но у меня почему-то другой датчик коленвала оказался. Потом подсказали посмотреть через OBD — показывает ли обороты двигателя — показывает. Соответственно, не он оказался.

Олег Mitsubishi Lancer X 1.8

Поменял ДПКВ на Лансер 1.5, т. к. не заводилась и в OBD ошибка по нему выскакивала. По итогу так и не заводится, проводку по ДПКВ проверил, датчик новый, а ошибка так и висит.

Владелец Mitsubishi Lancer X 1.5

Просто вытаскивается, покрути по часовой и против его, резиновое кольцо прилипает обычно.

Владелец Mitsubishi Lancer X

Вопросы и ответы

Где стоит датчик коленвала на Lancer X 1,5?

На блоке цилиндров за компрессором кондиционера. По руководству к нему подходят снизу: снимают защиту, приводной ремень и отводят компрессор на шлангах.

Одинаковые ли датчики коленвала и распредвала?

На 1,5 и 1,6 — да, обе позиции в каталоге Mitsubishi — MR985041. На 1,8 и 2,0 — нет: коленвал 1865A126, распредвал 1865A066.

Подойдёт ли датчик коленвала от 2,0 на 1,8?

Да, у 4B10 и 4B11 он общий — 1865A126. А вот с 1,5 и 1,6 он не совпадает.

Нужен ли герметик при установке?

На 1,5 и 1,6 — да, руководство наносит герметик на привалочную поверхность блока и даёт ему час до запуска. Для 1,8 и 2,0 герметика в порядке установки нет — только уплотнительное кольцо.

Главное перед покупкой

Посмотрите код мотора в ПТС. На 1,5 и 1,6 датчик коленвала — MR985041 или Bosch 0 986 280 767, он же стоит датчиком распредвала. На 1,8 и 2,0 датчик коленвала — 1865A126 или Bosch 0 986 280 781, датчик распредвала — 1865A066.

Перед покупкой проверьте сканером, видит ли блок обороты, и осмотрите разъём. Если машина не заводится вовсе, начните со статьи «Загорелся чек на Lancer 10» — там разобраны коды. На 1,5 и 1,6 заранее купите герметик: без него датчик по руководству не ставят. Остальные датчики мотора — в статье «Все датчики Lancer 10».
