Замена ламп Ford Focus 2: какие лампы стоят и как поменять
Спереди у Ford Focus 2 всё просто: H7 в ближнем, H1 в дальнем, W5W в габарите, PY21W в поворотнике, H11 в противотуманке. Путаница начинается сзади: набор ламп в фонарях зависит от кузова, и лампу для седана легко купить хэтчбеку. Ещё одна особенность — лампы в фаре по книге меняют только на снятой фаре.
Ниже — таблица ламп по книге «За рулём» (Focus 2 1,8 и 2,0) и каталогу ламп OSRAM, задние лампы по кузовам и порядок замены по книге. Каталог OSRAM лампы Focus 2 до и после рестайлинга 2008 года не разделяет и даёт один набор для всех моторов.
Какие лампы стоят спереди
| Место | Лампа | Что важно |
|---|---|---|
| Ближний свет | H7, 55 Вт | галогенная, колбу пальцами не трогать |
| Дальний свет | H1, 55 Вт | отдельная лампа в той же фаре |
| Габарит в фаре | W5W, 5 Вт | бесцокольная, в патроне с язычком |
| Передний поворотник | PY21W, 21 Вт | оранжевая, выступы цоколя несимметричные |
| Повторитель в зеркале | WY5W, 5 Вт | оранжевая, бесцокольная |
| Противотуманка | H11, 55 Вт | по OSRAM в части фар — H8; лампа сделана заодно с патроном |
| Биксеноновые фары | D1S | газоразрядная лампа ближнего света |
Сводка с источниками — на странице подбора ламп Focus 2. Противотуманки бывают и с H11, и с H8 — посмотрите на снятую лампу: владелец дорестайлинговой машины пишет, что у него стоят H11, другой встречал обе.
Задние лампы: по кузову
| Место | Седан | Хэтчбек | Универсал (по OSRAM) |
|---|---|---|---|
| Стоп-сигнал | P21W | PR21/5W — стоп и габарит в одной лампе | P21/5W — стоп и габарит |
| Задний габарит | P21/4W — вместе с противотуманным | в лампе PR21/5W | в лампе P21/5W |
| Задний противотуманный | P21/4W, в фонаре | P21W, в бампере слева | P21W |
| Задний ход | P21W, в фонаре | P21W, в бампере справа | P21W |
| Задний поворотник | PY21W | PY21W | PY21W |
| Подсветка номера | C5W | W5W | в каталоге нет |
| Верхний стоп-сигнал | 5 ламп W5W | 5 ламп W5W | 5 ламп W5W |
Седан и хэтчбек — по книге «За рулём» (стр. 205–211), универсал книга не описывает, его колонка — по каталогу OSRAM. В таблице характеристик книги у седана двухнитевая лампа записана как P21/5W, а в главе о замене и у OSRAM — P21/4W. В фонарях хэтчбека со светодиодными габаритами вместо PR21/5W стоит лампа только стоп-сигнала (стр. 188).

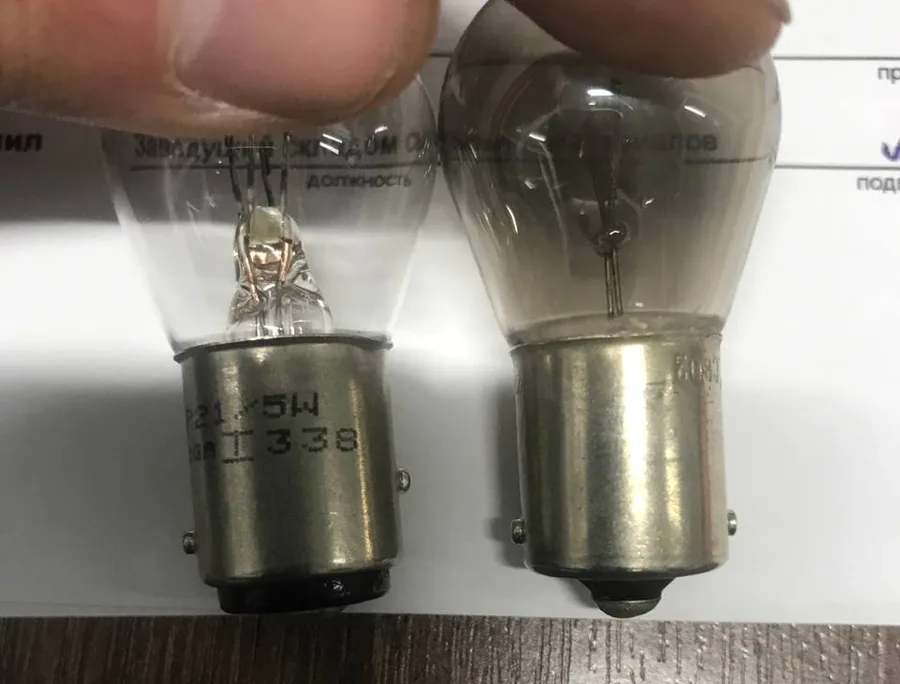

Однонитевые P21W и двухнитевые P21/4W, P21/5W, PR21/5W по колбе похожи, но в чужой патрон не встают: у двухнитевых выступы цоколя несимметричные. Проще всего снять сгоревшую лампу и взять её с собой в магазин.
Как поменять лампы в фаре
По книге «За рулём» (стр. 202–204) лампы фары меняют только на снятой фаре. Книга — о машинах с моторами 1,8 и 2,0, но лампы у Focus 2 по каталогу OSRAM одни для всех моторов.
- Откройте капот. Ключом Torx T-30 или шлицевой отвёрткой открутите саморез крепления фары к верхней поперечине. Снизу фара держится на двух пластмассовых фиксаторах.
- Отведите фару от кузова, нажмите на фиксатор колодки и отсоедините её.
- Поворотник: поверните защитную крышку против часовой стрелки до упора и снимите, выньте патрон с лампой, поверните PY21W по часовой стрелке и выньте.
- Ближний: снимите защитную крышку, нажмите фиксатор колодки, снимите колодку и выньте H7, держа её за контакты. Колбу пальцами не трогайте, случайный след протрите спиртом или жидкостью для стёкол и вытрите насухо.
- Дальний: так же — крышка, фиксатор колодки, колодку в сторону, лампу H1 за контакты.

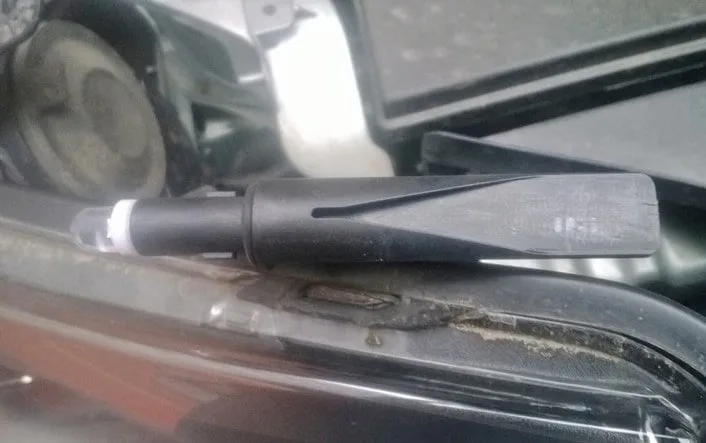

- Габарит: снимите крышку, за язычок поверните патрон против часовой стрелки, выньте его и вытяните W5W за колбу из контактов.
- Противотуманка: отведите фару, не отсоединяя колодку, поверните патрон ПТФ против часовой стрелки, отсоедините колодку и выньте патрон — лампа H11 сделана с ним заодно.
- Поставьте фару, саморез затяните моментом 4 Н·м (стр. 266).
Саму противотуманную фару снимают, отведя блок-фару: снимают декоративную накладку на пяти фиксаторах и откручивают ключом Torx T-25 два самореза к бамперу, после установки свет ПТФ регулируют (стр. 204).
Повторитель в зеркале и задние фонари
Повторитель WY5W (стр. 204–205): поверните отражающий элемент зеркала до упора вправо или влево, потяните его на себя и снимите, выньте патрон и лампу. Можно и не снимая зеркальный элемент: поддеть отвёрткой верхнюю облицовку зеркала, сдвинуть вперёд рассеиватель и вывести патрон.
Седан (стр. 205–206): в багажнике поверните на четверть оборота два фиксатора крышки, снимите её, нажмите два язычка держателя ламп — верхний вниз, нижний вверх — и выньте держатель, колодку можно не отсоединять. Лампы вынимают, утопив в патрон и повернув по часовой стрелке.
Хэтчбек (стр. 207–208): крестовой отвёрткой открутите два самореза фонаря, потяните его на себя и выведите из кузова верхний, затем нижний фиксатор. Патроны поворачивают против часовой стрелки, лампы вынимают, утопив и повернув по часовой стрелке. Лампы противотуманного и заднего хода у хэтчбека — в бампере, фонарь для них не снимают.
Верхний стоп-сигнал (стр. 208–209): у седана он в салоне над задним стеклом — снимают кожух на фиксаторах и освобождают фонарь; у хэтчбека — в спойлере на двери, на двух саморезах Torx T-25. Внутри пять ламп W5W, их вынимают за колбу. Подсветка номера (стр. 209–211): у седана фонарь на двух саморезах, лампа C5W; у хэтчбека фонарь на фиксаторе, лампа W5W в патроне, который поворачивают против часовой стрелки.
У Focus 3 другие лампы в дальнем свете и сзади — в статье «Замена ламп Ford Focus 3».
Опыт владельцев
Я ставил и Philips, и Osram, и ещё какие-то. Все хватает максимум на полгода, потом светят в полсилы.
…стояли Night Breaker Laser Osram +150, на год хватило. Philips H7 RacingVision +150 на 36 дней, Valeo +50 вроде бы года полтора.
Ставил Osram 62261 80 Вт, за 2 недели высохла фишка контактов пластиковая, выкинул лампу. ФФ2 дорест.
Всегда снимаю сгоревшую на образец.
Вопросы и ответы
Какие лампы в фарах Фокус 2?
Ближний — H7, дальний — H1, обе по 55 Вт, габарит — W5W, поворотник — PY21W. В противотуманках — H11, по OSRAM бывает и H8. В биксеноне ближний — D1S.
Можно ли поменять лампу ближнего света, не снимая фару?
Книга «За рулём» велит менять лампы только на снятой фаре. Фара держится просто: один саморез Torx T-30 сверху и два пластмассовых фиксатора снизу.
Какая лампа в стоп-сигнале у седана и у хэтчбека?
У седана стоп — однонитевая P21W, габарит горит в двухнитевой P21/4W противотуманного фонаря. У хэтчбека стоп и габарит — одна двухнитевая PR21/5W.
Лампа новая, а ближний не горит?
Проверьте колодку и предохранитель: у каждой фары свой — по книге левый ближний F143, правый F142 на 15 А. Подробно — в статье «Предохранители Ford Focus 2».
Главное перед покупкой
В передние фары Focus 2 берите H7 в ближний, H1 в дальний, W5W в габарит и PY21W в поворотник, в повторитель зеркала — WY5W. Противотуманки — H11, но бывают и H8: посмотрите на снятую лампу. H7 и H1 берите парой, лампы на 80 Вт в ближний не ставьте — у владельца от такой за две недели высохла пластиковая колодка.
Сзади считайте кузов: седану нужны P21W в стоп и задний ход, P21/4W в габарит с противотуманным и C5W в номер; хэтчбеку — PR21/5W в фонарь, две P21W в бампер и W5W в номер. Двухнитевую с однонитевой не перепутайте — проще снять старую лампу и сверить цоколь.
