Замена ламп Ford Focus 3: какие лампы стоят и как поменять
Спереди у Ford Focus 3 лампы почти одинаковые до и после рестайлинга: H7 в ближнем, W5W в габарите, PY21W в поворотнике, H11 в противотуманке. Главная разница — дальний свет: до рестайлинга там H1, после, в галогенной фаре, — H15, которая работает и дальним светом, и дневными ходовыми огнями. Сзади задний ход на W16W, номер и верхний стоп-сигнал светодиодные, а про стоп и габарит книга и каталог расходятся.
Ниже — таблицы ламп по книге «Ремонт без проблем. Ford Focus III» и каталогу ламп OSRAM и порядок замены по книге. Главное, что надо знать заранее: на машине лампы фары менять крайне неудобно, фару выдвигают вперёд или снимают.
Какие лампы стоят спереди
| Место | До рестайлинга (2011–2015) | После рестайлинга (2015–2019) |
|---|---|---|
| Ближний свет | H7, 55 Вт | H7, 55 Вт |
| Дальний свет | H1, 55 Вт | H15 — дальний и ДХО в одной лампе; в фаре со светодиодными ДХО — H1 |
| Габарит в фаре | W5W | W5W |
| Передний поворотник | PY21W, оранжевая | PY21W, оранжевая |
| Противотуманка | H11, 55 Вт; по OSRAM в части фар — H8 | H11, 55 Вт; по OSRAM в части фар — H8 |
| Биксеноновые фары | D3S, поворотная подсветка — H1 | D3S, поворотная подсветка — H1 |
Сводка с источниками — на странице подбора ламп Focus 3. Про противотуманки владельцы на вопрос «в ПТФ H11?» отвечают «да», но OSRAM даёт для части фар H8 — сверьтесь со снятой лампой.
Если на рестайлинговом Focus 3 заменить H15 на H1 или светодиодную лампу без второй нити, пропадут дневные ходовые огни: в этой фаре одна лампа работает и дальним светом, и ДХО. Владельцы, поставившие неоригинальные фары с цоколем H15, включают ДХО отдельно — активацией.
Боковой повторитель в зеркале книга описывает противоречиво: в описании устройства — светодиодный фонарь, в таблице ламп — WY5W, и показывает, как вынуть лампу, сняв зеркальный элемент (стр. 232–233). OSRAM лампу повторителя для Focus 3 не даёт, поэтому заранее её не покупайте — сначала посмотрите, что стоит.
Задние лампы: книга и каталог расходятся
| Место | По книге | По OSRAM |
|---|---|---|
| Стоп-сигнал | P21W | P21/5W |
| Задний габарит | в двухнитевой P21/5W противотуманного фонаря | отдельная W5W |
| Задний противотуманный | P21/5W, вместе с габаритом | P21W |
| Задний ход | W16W | W16W |
| Задний поворотник | PY21W, оранжевая | PY21W, оранжевая |
| Подсветка номера | светодиодный фонарь | светодиоды, лампы нет |
| Верхний стоп-сигнал | светодиодный фонарь | светодиоды, лампы нет |
| Багажник | W5W | W5W |
Задний ход W16W и поворотник PY21W совпадают в обоих источниках — их можно брать заранее. Стоп, габарит и противотуманный покупайте, посмотрев на снятую лампу: однонитевая и двухнитевая по колбе похожи, но в чужой патрон не встанут. Противотуманный фонарь по книге — в левом заднем фонаре.
Как поменять лампы в фаре

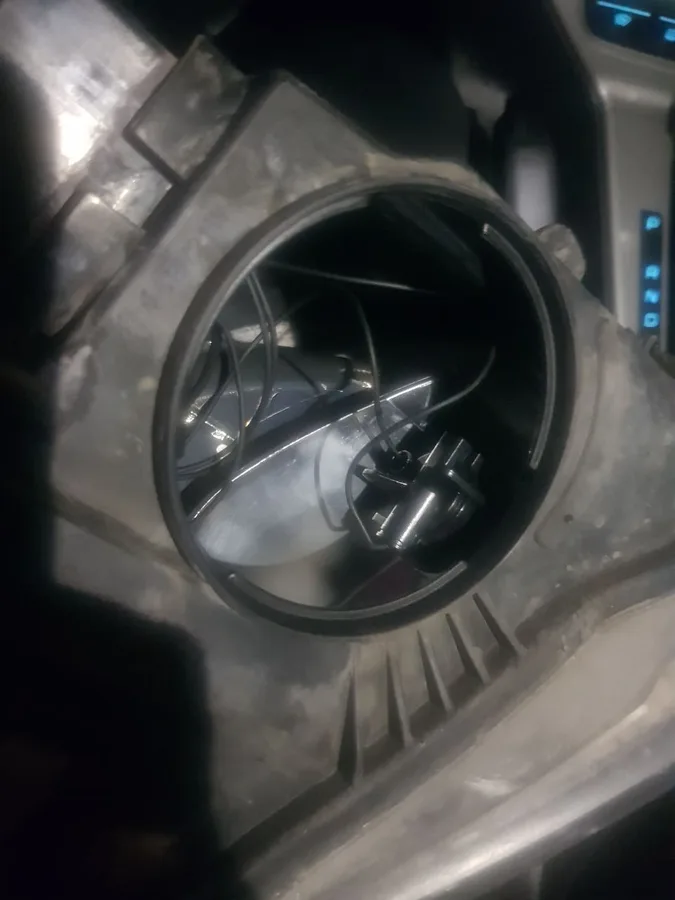

По книге «Ремонт без проблем. Ford Focus III» (стр. 231–232), машины 1,6 и 2,0 выпуска с 2011 года, до рестайлинга; отдельных шагов для рестайлинговой фары книга не даёт. Сначала снимите «минус» аккумулятора. Фару выдвиньте вперёд или снимите: отожмите фиксатор колодки, отсоедините её и выверните два винта ключом Torx T25 (стр. 235).
- Поворотник: поверните крышку против часовой стрелки и снимите, поверните патрон против часовой стрелки и выньте, нажмите на лампу PY21W, поверните её против часовой стрелки и выньте.
- Габарит: снимите крышку патрона, выньте патрон вместе с лампой и извлеките W5W.
- Ближний: снимите крышку, потяните колодку на себя и, преодолевая пружинный фиксатор, отсоедините её, выньте H7 из отражателя. Колбу берите только в чистых перчатках или чистой тряпкой, жировой след удалите спиртом.
- Дальний: так же — крышка, колодка с пружинного фиксатора, лампу H1 или H15 из отражателя.
- Противотуманка: снимите ПТФ — подденьте отвёрткой декоративную накладку на фиксаторах, выверните два болта ключом Torx T20 и отсоедините колодку (стр. 236), — поверните патрон против часовой стрелки и выньте лампу вместе с патроном.
Лампы владельцы советуют менять парой; один объясняет это тем, что иначе начинает плавиться колодка лампы, другой всегда меняет по одной. Колодка на пружинном фиксаторе может сломаться и при самой замене: владелец, менявший H7, сломал зажим и потом искал колодку отдельно. Колодку тяните на себя, как велит книга,, преодолевая сопротивление пружинного фиксатора.
После замены — проверить свет
Фару после снятия ставят на место аккуратно, иначе свет будет отличаться от соседней. По книге (стр. 230–231) свет галогенных фар регулируют на снаряжённой машине с полным баком: давление в шинах в норме, машина в 3 м перпендикулярно стене, на сиденье водителя груз 75 кг, корректор фар — в положение «один водитель». Каждую фару регулируют отдельно, закрыв вторую, винтами по горизонтали и вертикали ключом-шестигранником на 8. Биксеноновые фары книга велит регулировать на сервисе со стендом.
Задние фонари и багажник
Задние лампы меняют на снятом фонаре (стр. 233–236). У хэтчбека фонарь один: в багажнике со стороны фонаря снимают крышку в боковой облицовке, отворачивают две гайки-барашка, тянут фонарь назад с фиксаторов и разъединяют колодку. У седана и универсала фонарь из двух секций. Секция на крыле держится на двух гайках-барашках под крышкой в задней облицовке багажника — в ней поворотник и противотуманный с габаритом. Секция на крышке багажника седана или на двери универсала — под облицовкой, на одной гайке-барашке и двух фиксаторах — в ней стоп-сигнал и задний ход.
Патрон любой задней лампы поворачивают против часовой стрелки и вынимают; поворотник, стоп и противотуманный вынимают из патрона, нажав и повернув против часовой стрелки, лампу заднего хода просто вытягивают. Лампу багажника меняют, поддев плафон отвёрткой и сняв лампу с пружинных контактов. Подсветка номера и верхний стоп-сигнал — светодиодные фонари: меняют фонарь целиком (стр. 236).
У Focus 2 в дальнем свете H1, а задние лампы зависят от кузова — в статье «Замена ламп Ford Focus 2».
Опыт владельцев
Лампочки меняются не так, как на обычных авто: необходимо снимать фары, а потом внимательно и осторожно их ставить… а то свет будет отличаться от соседней фары.
Может, знает кто, где можно взять фишку на галогенную лампочку ближнего света H7 для Фокуса 3? Сегодня менял лампочку, поломался зажим.
На третьем Фокусе обязательно надо менять лампы парой.
Вопросы и ответы
Какие лампы в фарах Фокус 3?
Ближний — H7. Дальний до рестайлинга — H1, после — H15 в галогенной фаре или H1 в фаре со светодиодными ДХО. Габарит — W5W, поворотник — PY21W, противотуманки — H11, по OSRAM бывает и H8. В биксеноне — D3S.
Почему на рестайлинге в дальнем свете H15?
В галогенной фаре рестайлинга одна лампа H15 светит и дальним светом, и дневными ходовыми огнями. С H1 или светодиодной лампой без второй нити ДХО работать не будут.
Можно ли поменять лампу ближнего света, не снимая фару?
Книга называет замену на машине крайне затруднённой и советует выдвинуть фару вперёд или снять. Фара держится на двух винтах Torx T25.
Какая лампа заднего хода на Фокус 3?
W16W — так и по книге, и по OSRAM. У хэтчбека она в общем фонаре, у седана — в секции на крышке багажника, у универсала — в секции на двери задка.
Поменял лампу, а она не горит — нужно сбрасывать ошибку?
Книга об этом молчит, владельцы расходятся: одни ни разу ничего не сбрасывали, у знакомого одного из них новая лампа загорелась только после того, как ошибку стёрли сканером. Сначала проверьте, до конца ли защёлкнута колодка, — у одного владельца габарит не горел именно из-за недовставленного разъёма.
Главное перед покупкой
В передние фары Focus 3 берите H7 в ближний, W5W в габарит и PY21W в поворотник. В дальний до рестайлинга — H1, после рестайлинга с галогенной фарой — H15, иначе пропадут ДХО; в фаре со светодиодными ДХО — снова H1. Противотуманки — H11, но бывают и H8. H7 берите парой, колодку снимайте аккуратно — пружинный зажим ломается.
Сзади заранее можно купить W16W в задний ход и PY21W в поворотник. Стоп, габарит и противотуманный сверьте по снятой лампе: книга пишет P21W и P21/5W, каталог OSRAM — P21/5W, W5W и P21W. Ламп в подсветке номера и верхнем стоп-сигнале нет — там светодиодные фонари.
