Датчик давления масла ВАЗ 2108

Автомобиль ВАЗ 2108 в штатной комплектации оснащен электронным датчиком давления моторного масла (далее — ДДМ). Контролер предназначен для мониторинга давления внутри масляного контура.

В случае отклонения показаний от минимального (максимального) диапазона, на приборной панели сигнализирует индикатор о поломке. Водитель, увидев сигнальную лампу, принимает решение о необходимости остановки машины, вызова эвакуатора.

Игнорировать «сигналы» приборного щитка не нужно, так как от оперативности принятия решение водителем зависит техническое состояние автомобиля.

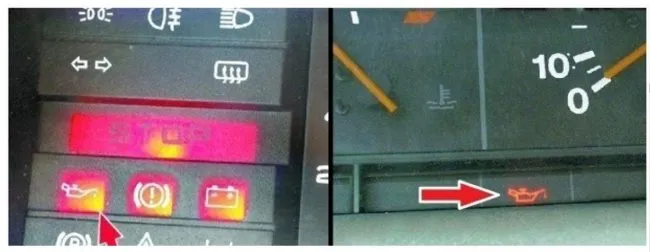

При каждом включении зажигания на щитке приборов кратковременно загорается индикатор давления масла. После 2 – 3 секунд диод гаснет до повторного запуска двигателя.

Где расположен датчик давления масла на ВАЗ 2108

Где находится: в ВАЗе 2108 ДДМ установлен ниже крышки головки блока цилиндров, справа по ходу движения. Верхнюю часть датчика покрывает защитный чехол во избежание прострела тока на массу.Расположение

Перед профилактикой, заменой рекомендовано «скинуть» силовые клеммы с аккумуляторной батареи во избежание короткого замыкания в бортовой цепи.

Водителю на заметку!!! Соблюдайте правила техники безопасности при самостоятельном выполнении работ. Раскаленный двигатель может повредить кожные покровы кистей рук.

Датчика давления масла на ВАЗ 2108: диагностика, замена, цена, артикулы

Процесс самостоятельной диагностики, замены вовсе не сложный. Не нарушайте регламент, будьте внимательны.

Этапы диагностики:

  • Открыть капот, отщелкнуть колодку с концевиками на датчике;
  • Отвинтить контролер (ключ на «22»);
  • Протереть насухо деталь (ветошь);
  • Подключить к контактам клеммы мультиметра;
  • Включить прибор, перевести в положение «Омметр»;
  • Замерить сопротивление. Диапазон от 545 до 628 Ом. Отклонение от нормы – признак неисправности.

На основании полученных данных принять решение о замене детали новой. ДДМ –не разборной конструкции, ремонту не подлежит.

Наименование / каталожный артикулЦена в рублях
Лада 2108-2545213-0 (оригинал)От 300
Vernet OS3543, OS3538, OS3516От 270 - 410
Autlog AS2109, AS2102От 270 – 410
Facet 70096, 70069От 270 – 410
SWAG 20230002От 270 – 410
Febi 19018От 270 – 410
Topran 109894От 270 – 410
Automega 150011610От 270 – 410
Ossca 00393От 270 – 410
Maxgear 210103От 270 – 410
Meyle 1009190030От 270 – 410
JP group 1193500100От 270 – 410
ERA 330341От 270 - 410

Причины преждевременного износа ДДМ

  • Исчерпание ресурса эксплуатации;
  • Повреждение, последствие аварии, столкновения, удара;
  • Короткое замыкание в бортовой цепи;
  • Брак при изготовлении.

Признаки неисправности ДДМ

  • На приборной панели постоянно сигнализирует индикатор «давления масла»;
  • В месте установки контролера течь масла, следы разгерметизации;
  • Ослаблено крепление клемм на ДДМ;
  • Уровень моторного масла не соответствует минимальному, максимальному диапазону.

Пошаговое руководство по самостоятельной замене ДДМ

Подготовительный этап:

  • Ключ на «22», головка, вороток;
  • Дополнительное освещение по мере необходимости;
  • Ветошь;
  • Новый датчик;
  • Моторное масло на доливку (опционально).

Процесс заменыЭтапы замены:

  • Открываем капот автомобиля. Ждем пока стынет мотор, чтобы не обжечь кожные покровы кистей рук;
  • Отверткой с плоским наконечником отщелкиваем колодку с проводами с датчика;
  • Выкручиваем ДДМ (ключ на «22»);
  • Проводим дефектовку посадочного места, протираем ветошью по мере необходимости;
  • Вкручиваем новый контролер, надеваем колодку с проводами;
  • Проверяем уровень масла, восполняем недостающее количество.

Запускаем двигатель, проверяем функционал контролера.

Что делать если загорелся датчик давления масла

Горит лампа на приборной панели щитка приборов — явный признак неисправности. Причины поломки самые разнообразные. Важно поэтапно провести комплексную диагностику.Загорелся знак

  • Длительное время лампа не гаснет: уровень моторного масла ниже нормы. Заглушите двигатель, проверьте щупом фактический уровень. Долейте недостающее количество. Не превышайте максимальную отметку уровня.
  • Периодически загорается индикатор, когда машина неподвижна: авто установлено «под углом», из-за чего ДДМ фиксирует нехватку жидкости.
  • Индикация аварийного сигнала при езде: уровень жидкости ниже среднего. Долейте масло выше среднего уровня.
  • Индикатор горит не менее 15 – 20 секунд после запуска двигателя: подобный признак характерный после замены масла при первом запуске двигателя.
  • Постоянно горит индикатор: датчик вышел из строя по причине короткого замыкания в бортовой цепи. Мультиметром проверить целостность контура бортовой цепи.

Рекомендованное изготовителем давление масла 0,6 кгс/см2 при 850 — 950 об/мин работы на холостом ходу.
