Датчик давления масла Lada Kalina

Для контроля уровня давления масла в конструкции силовой установки Лада Калина предусмотрен датчик. Он информирует водителя о снижении количества смазки ниже критического.

Это позволяет своевременно долить моторную жидкость, что предотвращает чрезмерный износ ДВС.

Внешний вид датчика давления масла

Назначение датчика давления масла

Датчик давления масла служит для аварийного информирования водителя. Он следит за уровнем смазки в силовом агрегате.

Работа мотора требует подачи масла для части узлов под давлением. ДДМ в своей конструкции имеет мембрану. Она деформируется в зависимости от давления. При его снижении ниже допустимого уровня контакты в датчике замыкаются и включается сигнальная лампа. При этом если индикатор загорелся на этапе запуска двигателя, то это полностью нормально.

Принцип действия ДДМ

Расположение ДДМ на Лада Калина

Чтобы увидеть, где находится датчик давления масла на Лада Калина, требуется открыть капот и снять декоративную крышку, под которой скрыта 16 или 8 клапанная силовая установка. ДДМ расположен с обратной стороны мотора. Он размещается в правой части силовой установки по ходу движения. К датчику идет провод с клеммной колодкой на конце.

Расположение датчика давления масла

Стоимость датчика

На Лада Калина применяется оригинальный датчик давления масла Lada 11183829010. Его цена составляет порядка 180-250 рублей. Сторонние производители выпускают аналоги родного ДДМ. Среди них встречаются весьма неплохие варианты по привлекательной цене. В таблице ниже представлены наилучшие датчики сторонних брендов, хорошо показавшие себя на Лада Калина.

Таблица — Рекомендованные аналоги оригинального датчика коленвала Лада Калина

ФирмаКаталожный номерПримерная стоимость, рубль
ЭМИ6022.3829-0180-140
Автоприбор1118-3829010120-185
Дорожная Карта1118382901075-100
BautlerBTL1118OPS130-150
Пекар11183829010100-130

Методы проверки датчика давления масла

Стоимость датчика давления масла крайне низка, поэтому многие автовладельцы рекомендуют производить проверку родного измерителя путем установки взамен него нового ДДМ. После этого силовой агрегат запускается. Если показания датчика стали соответствовать действительности, то это значит, что родной измеритель вышел из строя.

Выполнить проверку можно с помощью мультиметра. Для этого следует проверить наличие напряжения на клемме подключаемой к измерителю. При отсутствии питания поломку следует искать в других элементах, а не в ДДМ.

Проверка датчика возможна с помощью манометра. Он вкручивается в посадочное место ДДМ. При запущенном моторе контролируется давление. Если оно ниже 0.65 кгс/см2, то сигнальная лампа датчика должна гореть, в противном случае ДДМ неисправен.

Если индикатор низкого давления масла загорелся во время движения, то косвенным способом проверки является нижепредставленный метод.

  • Выкрутить датчик из посадочного места.
  • Прокрутить стартер, не допуская запуска мотора.
  • Проконтролировать посадочное место ДДМ. Если из отверстия вытекает масло, то давление должно соответствовать норме и загорание индикатора говорит о выходе из строя ДДМ.

Более точной является нижепредставленная проверка датчика контроля давления масла:

  • Вырезать небольшой кусок шланга.
  • Подключить к шлангу с одной из сторон насос.
  • Вторую сторону трубки подключить к датчику.
  • Проверить сопротивление датчика с помощью мультиметра или омметра. Оно должно быть минимально.
  • Начать качать воздух насосом.
  • При достижении давления в 0.65 кгс/см2 требуется повторно померить сопротивление. Измерительный прибор должен показать разрыв.

Требуемые инструменты

Замена датчика давления масла на Лада Калина не обойдется без нижепредставленных инструментов.

Таблица — Инструменты необходимые для замены датчика коленвала

НазваниеПримечание
ОтверткаС плоским лезвием
Ключ накидной"на 21"
ВетошьНе оставляющая ворсинок

Самостоятельная замена датчика на Лада Калина

Для замены датчика давления масла на Лада Калина служит нижепредставленная инструкция.

  • Открыть капот.
  • Снять декоративную крышку мотора.

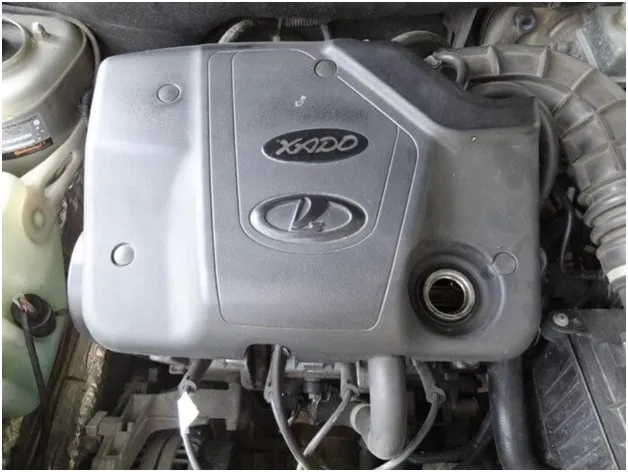

Декоративная крышка мотора

  • Нажать на фиксатор клеммной колодки и снять ее.

Снятый разъем

  • Выкрутить датчик. Срывать его с места удобно ключом. В последующем ДДМ можно открутить «от руки».

Выкручивание датчика давления масла

  • Установить новый датчик, первоначально наживив его «от руки», а потом затянув ключом.

Монтаж нового датчика давления масла

  • Подключить клеммную колодку к датчику давления масла.
  • Установить декоративную крышку на место.
  • Запустить силовую установку, контролируя зажигание и потухание индикатора.
