Топливный фильтр Renault Logan: где стоит и как поменять
Топливный фильтр на Логане ищут под днищем, а он чаще всего в баке. Отдельный фильтр в магистрали был только у ранних Логанов 1. На поздних Логанах 1 и на всех Логанах 2 фильтр встроен в модуль бензонасоса: до него добираются из-под заднего сиденья, а меняют сетку и «стакан» модуля.
Ниже — как узнать свой вариант, номера, порядок замены по книге и что владельцы ставят вместо оригинала.
Где стоит фильтр
| Машина | Где фильтр | Что менять |
|---|---|---|
| Ранние Логаны 1 | под днищем у бака, в магистрали | фильтр 7700845961 (MANN WK 6002) |
| Поздние Логаны 1 | в модуле бензонасоса в баке | сетку модуля |
| Логан 2 | в модуле бензонасоса в баке | сетку и стакан-фильтр модуля |
Когда Логан 1 перешёл на фильтр в баке, точно сказать не можем: каталог MANN даёт WK 6002 на все Логаны 1 без даты окончания, а владельцы называют 2007–2008 годы. Проще проверить на машине: загляните под днище у бака. Есть цилиндрический фильтр в магистрали — меняется он. Нет — фильтр в модуле. Владельцы различают и по самому модулю: у варианта с выносным фильтром от модуля идут две трубки, у модуля со встроенным фильтром — одна.
Выносной фильтр WK 6002: диаметр 55/61 мм, высота 143 мм, штуцеры по 8 мм. Все варианты — на страницах подбора Логана 1 и Логана 2.
Что внутри модуля Логана 2

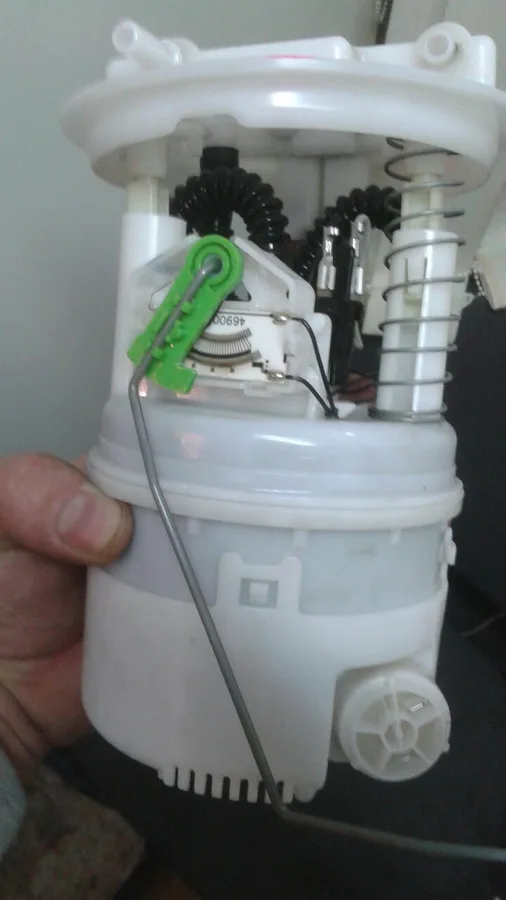

Модуль бензонасоса Логана 2 (оригинал 172022047R) — это насос, датчик уровня топлива и две ступени очистки: сетка на заборнике снизу и фильтр тонкой очистки — пластиковый стакан, в котором стоит насос. Владельцы ставят вместо стакана LYNXauto LF249M, а сетку — Francecar FCR210141; в каталогах эти номера мы не проверили.
Шланги в модуле посажены на штуцеры термоусадкой. При разборке штуцеры ломаются, и шланги с хомутами приходится менять. Один владелец после замены стакана на аналог заметил, что мотор стал дольше заводиться на холодную: стартер крутил на полсекунды дольше.
Как снять модуль и поменять фильтр
По книге «Третий Рим» для Логана 2: снятие модуля — около 40 минут, разборка — ещё час. Нужны пластиковая лопатка или плоская отвёртка, ключ для прижимного кольца (его можно сделать из трубы) и фен.
- Сбросьте давление топлива: выньте реле бензонасоса из блока под капотом, заведите мотор и дайте ему заглохнуть.

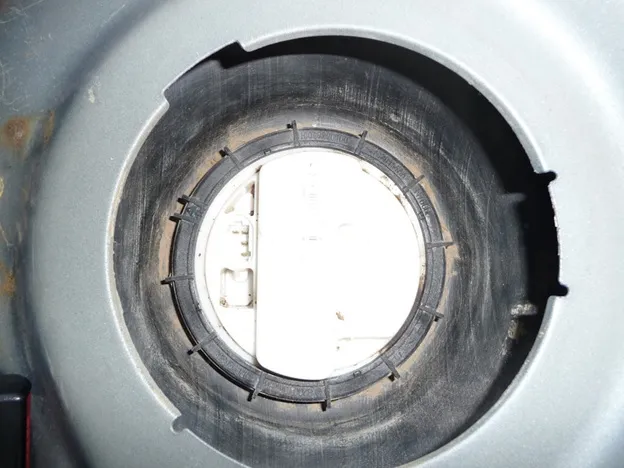

- Поднимите подушку заднего сиденья и снимите крышку люка над модулем.

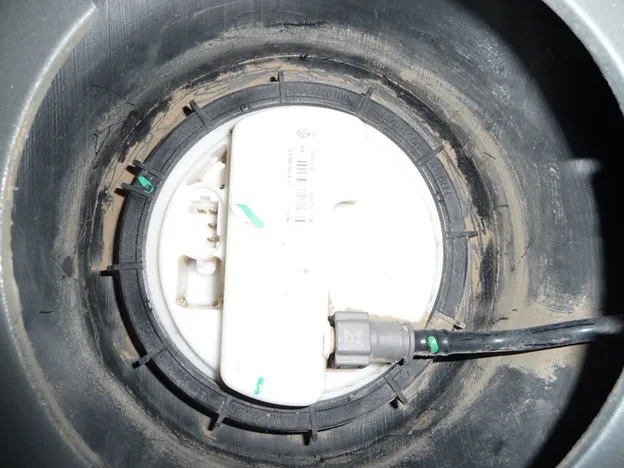

- Отсоедините колодку проводов и наконечник топливопровода, нажав на фиксатор.
- Отверните прижимное кольцо и выньте модуль из бака.
- Снимите датчик уровня топлива, отожмите три пластмассовых держателя и выньте насос из стакана.
- Снимите сетку с заборника: промойте её или замените, если сильно забита.
- Отсоедините от насоса провода и шланг, переставьте насос в новый стакан.
- Соберите модуль. Кольцо регулятора давления и уплотнительное кольцо модуля — новые.
- Ставьте модуль так, чтобы метка на нём совпала с меткой на баке. Заведите мотор и проверьте, нет ли запаха и подтёков бензина.
Как часто менять
В таблице ТО книги для Логана 2 фильтр меняют каждые 30 000 км. На деле владельцы смотрят по состоянию: на Логане 1 одни меняют сетку раз в год, другие не трогают, пока машина едет. Книга называет признаки неисправности модуля: провалы при разгоне, неустойчивый холостой ход, громкий гул насоса.
Книга предупреждает: не ездите с остатком топлива меньше 5 литров. Насос охлаждается бензином, и при пустом баке быстрее изнашивается.
Опыт владельцев
У вас авто с фильтром в баке. Он встроен в модуль бензонасоса… (До 2007 года фильтр был под машиной, после его начали интегрировать в бак.)
Раньше был Логан первый, так раз в год залазил, менял сетку. А на втором сейчас пока ни разу (пробег 20 тыс.).
Лучше поменять сеточку и стакан-фильтр. Стакан — это и есть фильтр тонкой очистки, он только так продаётся.
Вопросы и ответы
Где топливный фильтр на Логане 2?
В баке, в модуле бензонасоса. Под днищем фильтра нет. Доступ — из-под подушки заднего сиденья через люк.
Где топливный фильтр на Логане 1?
На ранних машинах — под днищем у бака (7700845961, MANN WK 6002), на поздних — в модуле бензонасоса в баке. Загляните под днище: нет фильтра в магистрали — значит, он в баке.
Можно ли поменять только сетку?
Да. Книга советует промыть или заменить сетку, если она сильно загрязнена. Стакан тонкой очистки разбирать сложнее: шланги посажены термоусадкой.
Главное перед покупкой
Не покупайте фильтр «на Логан» вслепую: сначала посмотрите под днище. Есть выносной фильтр — берите 7700845961 или MANN WK 6002. Нет — нужна сетка модуля, а на Логане 2 ещё и стакан, плюс новое уплотнительное кольцо модуля.
Если разбираете модуль Логана 2, заранее купите топливные шланги и хомуты: старые на штуцерах обычно не переживают разборку.
