Стартер ВАЗ 2109

Стартер ВАЗ 2109 имеет классическую конструкцию электродвигателя со щёточным узлом, обмоткой, редуктором и возвратным электромагнитным реле. Принцип работы механизма состоит в раскрутке коленчатого вала двигателя до полного запуска цикла зажигания – возгорания топливной смеси в цилиндрах и включения генератора. Питание стартера в общей электроцепи автомобиля происходит от аккумуляторной батареи постоянного тока, после срабатывания привода коленвала, когда его крутящий момент становится больше, чем скорость вращения маховика, втягивающее возвратное реле даёт импульс на возвратную муфту, отключая приводной узел.

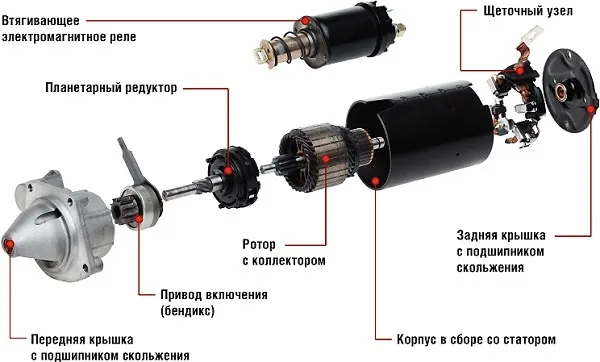

Стартер

Штатные стартеры на модели ВАЗ 2108, 2109 и модификации 21099 «Самара» – взаимозаменяемы и подходят к любой из этих модели как по техническим характеристикам, так и по установочным креплениям. За всё время производства модели ВАЗа этой серии комплектовались в основном тремя типами стартера с оригинальными номерами:

  • 3708 – базовая версия с кольцевым коллектором и приводом роторного типа. Его мощность составляет 1,3 Квт при потребляемой силе тока в 40 А.
  • 3708 – модернизированная версия предыдущего с цилиндрическим коллектором, мощностью в 1,3 Квт и силой тока в 60 А.
  • 3708 – усовершенствованный стартер для семейства «Лада-Самара» с металлокерамической втулкой для рабочей части вала якоря мощностью в 1,5 Квт и значением силы тока на холостом ходу в 80 А.

Различия в конструктивных особенностях этих стартеров небольшие – изменения были внесены в элементы коллекторных узлов, приводов бендикса и некоторых материалов втулок, выполненных из металлокерамики. Версия 5712.3708 позже была оснащена редуктором привода планетарного типа.

Сравнительные характеристики штатных стартеров ВАЗ 2109

 423.37085712.3708
Номинальная мощность 1,3 КВТ1,55 Квт
Максимальна сила тока при запуске двигателя 250 А 370 А
Потребляемая сила тока при срабатывании реле500 А 700 А
Потребляемая сила тока на холостом ходу60 А80 А

Типичные неисправности стартера

Все поломки стартерных механизмов делятся на два типа: механические и электрические. При выходе из строя рабочих элементов шестерёнок бендикса, маховика (их износу, либо повреждению зубьев), нарушению работы рычага привода, обгонной муфты, возвратной пружины – причина поломки механическая, при этом стартер ремонтопригоден. Изношенная деталь подлежит замене.

Нарушения режима работы в электрике стартера сложнее: сгоревшая обмотка коллектора или якоря, сломанный редуктор, изношенные щётки восстановлению не подлежат, в этом случае меняют весь механизм в сборе на новый. Единственная деталь в электроцепи, которую можно заменить без последствий – это втягивающее реле. Часто сбои в электрике происходят в результате попадания влаги, загрязнений, из-за чего возможно падение мощности, короткие замыкания и окисление контактов. Такого рода неисправности устраняют чисткой электрических элементов с последующей обработкой специальными антикоррозийным составом.

Характерные признаки неисправности стартера:

  • При включении зажигания (подачи тока с АКБ) стартер не крутит, слышен щелчок, пуска двигателя не происходит: возможная причина – выход из строя реле, поломка редуктора, заклинивание шестерёнок передаточных узлов бендикса или маховика, короткое замыкание щёток.
  • Стартер запускается медленно с потерей мощности оборотов вала и посторонним скрежетом – механическое повреждение передаточных звеньев, обрыв обмотки в коллекторе или якоре, загрязнение внутренних узлов.
  • После запуска двигателя стартер продолжает работу – выход из строя втягивающего реле, поломка возвратной пружины или обгонной муфты.
  • Зажигание не срабатывает, либо срабатывает с запозданием и последующей потерей мощности, недостаточной для поворота коленчатого вала – нарушения в электроцепи, окисление клемм, обрывы в обмотке якоря.
  • Стартер не реагирует на поворот ключа в замке зажигание – не поступает ток с аккумуляторной батареи: нарушены контакты на клеммах АКБ, либо она разряжена.

Диагностику электрических причин неисправностей можно произвести, не снимая стартер, с помощью специального оборудования (микрометром или тестером) замерив показатели мощности и силы тока на якоре, контактах втягивающего реле и возвратной муфте. Первый признак электрической поломки – падение напряжения во время пуска. Нормой считается отклонение в 1-2 Вольт при включении зажигания, большие отклонения (возможно в два раза) – верный признак того, что неисправны щётки, обмотка, либо втулки. Если с электрикой всё в порядке и показатели в норме, то для определения механической причины поломки стартер демонтируют, разбирают, устанавливая возможные повреждения визуально.

Срок эксплуатации стартера зависит от количества полных запусков системы зажигания и условий работы. При низких температурах его износ происходит быстрее: масло в двигателе становится вязким, поэтому электрическая цепь, редуктор и движущие узлы испытывают повышенную нагрузку. Частый запуск с недостаточным зарядом АКБ автомобиля также может приводить к нарушению работы реле, преждевременному износу обмотки коллектора, на якоре и щёточного узла.

Снятие и установка стартера ВАЗ 2109

Перед работой необходимо отключить аккумуляторную батарею, сняв клемму «минус».

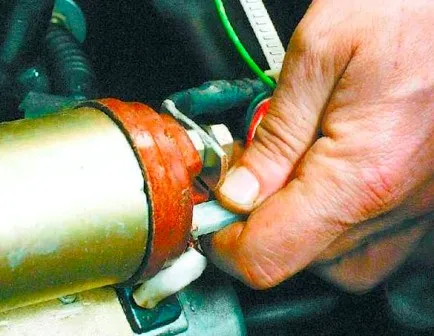

  • Снять контакты с торцевой крышки стартера, открутив болты на клеммах:

Болты

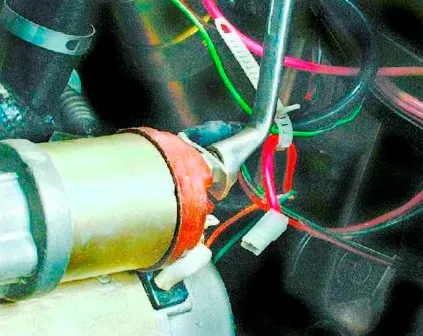

  • Колодку жгута с проводкой снять и отвести в сторону:

Колодка жгута

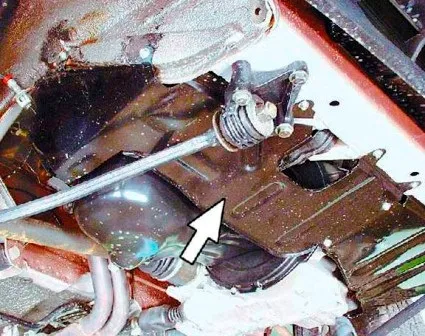

  • Для доступа к нижним креплениям стартера снять поддон картера, отвернув четыре болтовых соединения:

Болты

  • Затем отвернуть две гайки на нижнем креплении стартера
  • Верхнюю гайку на стартере открутить в последнюю очередь

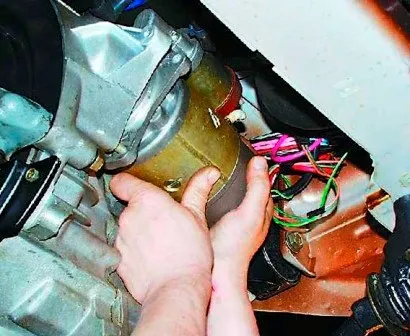

  • После этого механизм снимают с креплений:

Стартер

Новый или восстановленный стартер устанавливают строго в обратном порядке. При монтаже важно не повредить изоляционный слой на проводке, проследив состояние клемм на предмет образования окислов.
