Стартер Ford Fiesta 5

Система пуска является очень важным механизмом автомобиля, без которого запуск двигателя невозможен. Основным элементом его является стартер. Среди основных неисправностей стартера можно выделить следующее:

  1. Полное отсутствие каких-либо признаков работоспособности автомобиля при повороте ключа. Данное явление может наблюдаться, если прогорел предохранитель F13, местом расположения которого является монтажный блок, окислились контакты, вышло из строя втягивающее реле, а также при возникновении короткого замыкания или обрыва в электрической цепи стартера.
  2. Во время поворота ключа слышны характерные щелчки из области расположения стартера. Это наблюдается  при повышенном разряде аккумуляторной батареи, недостаточно затяжке контактов, а также при прогорании обмотки втягивающего реле.
  3. Слабое кручения якоря стартера или полное его бездействие. Разряд аккумуляторной батареи или плохие контакты также могут стать причиной некорректной работы якоря. Кроме этого, данная неисправность может возникнуть, если щетки стартера выработали свой ресурс или произошло замыкание между витками в обмотках.
  4. Иногда возникает проблема в том, что стартер не отключается после начала функционирования двигателя. В большинстве случаев проблема кроется в том, что контакты втягивающего реле «залипли» или вышла из строя муфта свободного хода.
  5. Признаками еще одной неисправности стартера является: стартер крутит, но отсутствует зацеп маховика. Сопутствующим признаком может быть появление характерного скрежета. Виной этому может стать то, что повреждается венец маховика или приводная шестерня. Иногда данная неисправность возникает, если стартер отворачивается от картера коробки переключения передач, проскальзывает муфта свободного хода или выходит из строя буферная пружины.

Если стартер Форд фиеста 5 не крутит и требует замены, то вам придется определить, какая цена для вас более приемлема. Оригинальное изделие компании Ford имеет артикул 1 732 742. Его стоимость составляет 7950 рублей.  Существует также большое количество аналогов, стоимость которых существенно ниже. Стартер компании Krauf с артикулом STF9050BA стоит 3800 рублей, а стоимость изделия компании JP Group составляет 5540 рублей.

Снятие и установка стартера

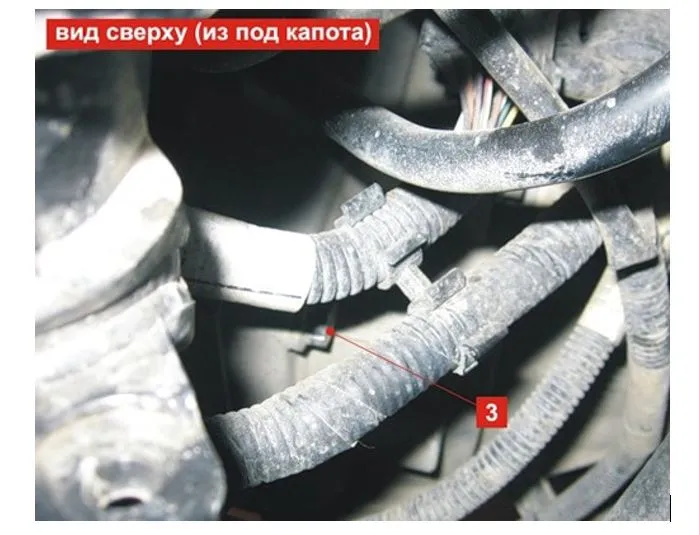

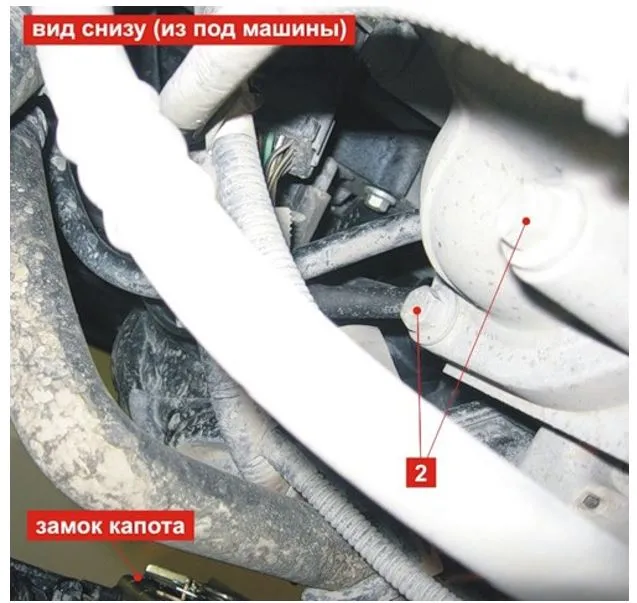

Данная операция обычно не занимает много времени, если отсутствуют заржавевшие резьбовые соединения. Снятие и установкаПеред началом работы, посмотрите фото, что бы иметь общее понятие о процессе замены, а также, что бы знать, где он находится.

  • Первым делом производится снятия защиты картера
  • Затем с помощью головки на 3 откручиваются нижние и верхние крепежные болты.
  • Что бы отсоединить провода питания стартера, необходимо с помощью ключей на 13 осуществить откручивание гаек, которые крепят плюсовой провод и провод массы.
  • После этого можно демонтировать стартер.

Снятие и установка

Проверка работоспособности и ремонт стартера

  • После снятия стартерной установки, необходимо в первую очередь проверить: способна ли приводная муфта свободно перемещаться вдоль вала. Сделать это можно с помощью простой отвертки.
  • Затем необходимо провернуть приводную шестерню. Если она исправна, то ее можно легко провернуть относительно ступицы муфты в ту же сторону, в которую вращается якорь. При попытке движения в обратном направлении, шестерня должна блокироваться.
  • Проверку работы электрической цепи необходимо осуществлять с помощью «прикуривания». Минусовую клемму с автомобильного аккумулятора необходимо подсоединить к корпусу стартера. Один конец второго провода подключается к плюсу АКБ, а другой к управляющему приводу тягового реле. При исправной работе реле, будет слышен щелчек, после которого произведется выдвижение приводной муфты. Если этого не произошло, значит необходимо произвести замену тягового реле.
  • В следующем пункте необходимо произвести отсоединения провода, который подключен к выводу тягового реле и соединить его с контактным болтом того же реле. Сразу после подключения стартерный якорь должен начать вращения со скоростью 6000 мин-1. Если это не наблюдается, производится ремонт стартера.

Перед разбором стартерной установки вам необходимо запастись гаечными ключами на 7 мм и 13 мм, а также фигурной и плоской отвертками.

  • Первым делом с помощью соответствующего ключа откручивается гайка, расположенная на нижнем контактном болте тягового реле.
  • Отсоединяется шина от того же болта.
  • Выворачиваются все крепежные винты тягового реле, фиксирующие его на стартерной крышке.
  • Осуществляется съем тягового реле, благодаря отсоединению якоря от приводного рычага.
  • Производится извлечение якоря и возвратной пружины, расположенные в корпусе тягового реле. После этого откручиваются два болта, и снимается подшипниковая крышка, упорная шайба, а также уплотнительное и стопорное кольца.
  • Дальше отворачиваются два болта, осуществляющих крепление крышки с коллекторной стороны.
  • После этого возможен съем щеткодержателя совместно с корпусом щеток.
  • Следящим действием производится демонтаж ротора из стартерного корпуса, приводной крышки с рычагом.
  • Рычаг ничем не крепится, поэтому его можно легко извлечь, после чего необходимо осуществить сдвиг ограничительного кольца по якорному валу и снять стопорное кольцо, предварительно поддев его с помощи отвертки.
  • Также необходимо произвести демонтаж ограничительного кольца и привода вала.
  • Процесс осмотра щеткодержателя: в первую очередь проверяется высота щеток. Благодаря омметру можно проверить наличие замыкание. Показатель сопротивления должен стремиться к бесконечности.
  • Производится осмотр шлицов и цапф якорного вала на наличие повреждений. На якорном коллекторе должны отсутствовать следы обгорания.  Также необходимо осуществить проверку обмотки якоря на наличие КЗ.
  • Якорь тягового реле должен легко перемещаться по валу.
  • Проверка замыкания контактных болтов осуществляется с помощью омметра.
  • Осуществляется проверка привода. Значительный износ зубьев приводной шестерни говорит о необходимости ее замены.
  • Также производится внешний осмотр стартера. Не должно быть каких-либо видимых повреждений, а также износа пазов вилок.

Сборка стартера осуществляется в обратном порядке.
