Стартер Chevrolet Lanos
Стартер Шевроле Ланос обеспечивает первоначальный запуск двигателя за счет проворачивания маховика, который в свою очередь приводит в движение коленвал мотора. Эти действия создают рабочее давление в камерах сгорания, активируют систему подачи топлива и электрооборудование автомобиля. Для работы стартер использует электроэнергию аккумулятора.

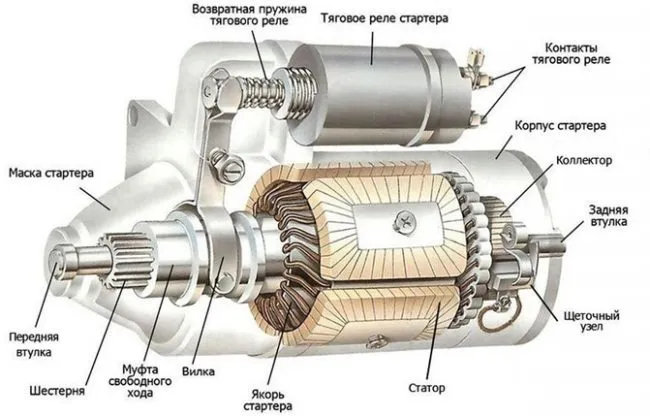

Стартер состоит из следующих основных узлов:
- Электродвигатель постоянного тока, обеспечивающий вращение привода;
- Приводной механизм, передающий усилие на маховик;
- Электромагнитное реле, управляющее режимами работы стартера, (втягивающее реле).
Штатный стартер для Шевроле Ланос рассчитан на питание от бортовой сети в 12В и обеспечивает пусковую мощность 1,2 кВт.
Неисправности стартера и способы их устранения
Содержание
Если при повороте ключа в положение «Start» автомобиль не заводится, то определить причину поломки и выбрать правильный метод решения проблемы можно по следующим признакам:
- Полностью отсутствуют звуки вращения редуктора стартера, втягивающее реле стартера не срабатывает:
| Вероятная причина | Как восстановить работоспособность |
|---|---|
| Неисправность электросистемы автомобиля | Проверить соединение в электрических цепях между замком зажигания, АКБ и стартером |
| Низкое напряжение бортовой сети автомобиля | Зарядить аккумуляторную батарею |
| Неисправен стартер / Неисправно втягивающее реле стартера | Установить новый стартер / втягивающее реле стартера |
- Тяговое реле срабатывает (слышны щелчки), но редуктор стартера не крутит маховик двигателя:
| Вероятная причина | Как восстановить работоспособность |
|---|---|
| Низкое напряжение бортовой сети автомобиля | Зарядить аккумуляторную батарею |
| Плохой контакт электропроводки на выводах тягового реле | Зачистить клеммы проводов, затянуть гайки крепления проводов на выводах тягового реле |
| Стартер вышел из строя | Установить новый стартер |
- Втягивающее реле срабатывает и сразу выключается (слышны частые повторяющиеся щелчки):
| Вероятная причина | Как восстановить работоспособность |
|---|---|
| Низкое напряжение бортовой сети автомобиля | Зарядить аккумуляторную батарею |
| Неисправность замка зажигания | Установить новый замок зажигания |
| Втягивающее реле стартера вышло из строя | Установить новое втягивающее реле |
- Стартер не выключается после запуска двигателя:
| Вероятная причина | Как восстановить работоспособность |
|---|---|
| Заклинивание ключа в замке зажигания в положении «Start» | Отремонтировать / заменить механическую часть замка зажигания |
| Замыкание контактов замка зажигания | Установить новую контактную группу замка зажигания |
| Стартер вышел из строя | Установить новый стартер |
- При вращении редуктора стартера слышные посторонние шумы (металлические удары):
| Вероятная причина | Как восстановить работоспособность |
|---|---|
| Ослаблены крепления стартера | Затянуть винты крепления стартера к двигателю |
| Повреждены зубья шестерни редуктора стартера / стартер вышел из строя | Установить новый стартер |
Оригиналы и аналоги для замены

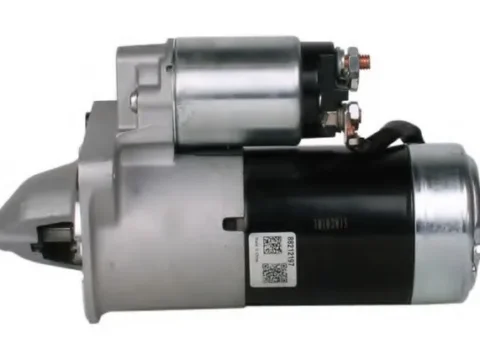

Средняя цена на оригинальный стартер для Шевроле Ланос (артикулы 96208781 / 96430344, производитель CHEVROLET / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:
| Производитель | o.e.m. номер | Примерная стоимость |
|---|---|---|
| BOSCH (Германия) | 0986 017 120 | 8000 руб. |
| EAI (Франция) | 11510 | 4500 руб. |
| FENOX (Белоруссия) | ST 31123 | 4200 руб. |
| STELLOX (Германия) | 06 10018 SX | 4000 руб. |
| HC-PARTS (Дания) | 111 123 | 3900 руб. |
| ERA (Италия) | 220 001 | 3800 руб. |

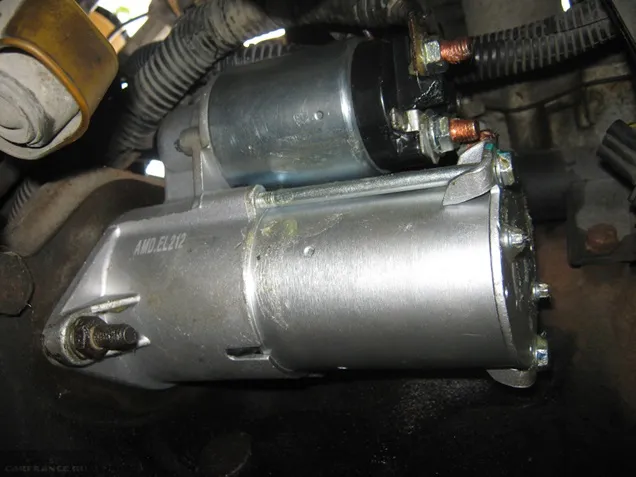

| AMD (Южная Корея) | AMD.EL212 | 3200 руб. |

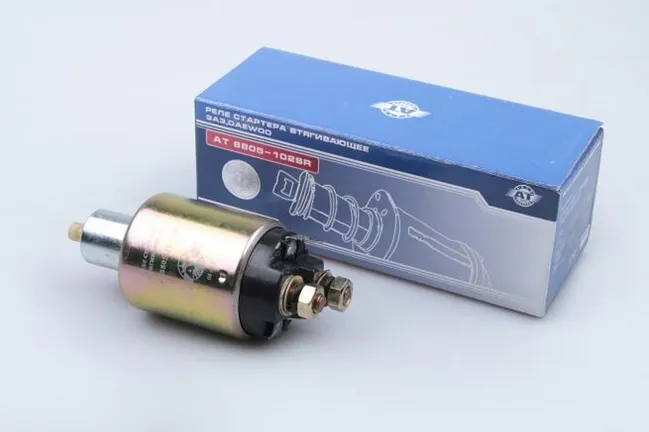

Если неисправно только втягивающее реле, то не требуется покупать стартер в сборе. Достаточно заменить само реле (оригинальный артикул 96208782). Новая деталь обойдется в сумму от 500 до 2000 рублей.
Внимание! В зависимости от модели и производителя стартера тяговые реле могут иметь различные посадочные габариты (длину и диаметр), поэтому они не являются взаимозаменяемыми.
Как заменить стартер на Ланосе

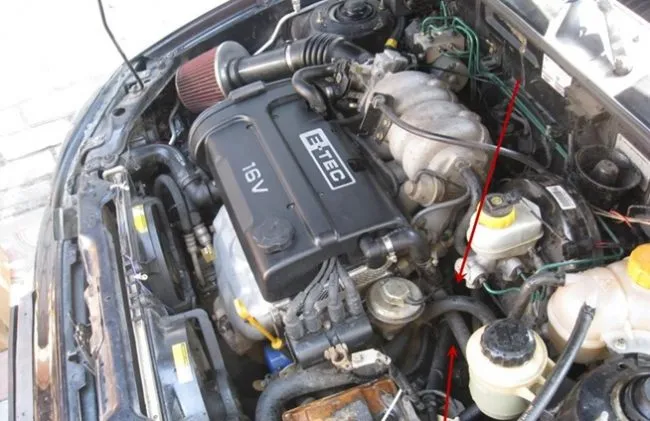

Перед началом ремонта необходимо установить автомобиль на ровной поверхности и отключить аккумулятор от ботовой сети автомобиля. У Chevrolet Lanos стартер находится на картере сцепления в задней части двигателя с водительской стороны, поэтому для удобного доступа к узлу рекомендуется снять нижнюю защиту двигателя.
Дальнейшие работы выполняется следующим образом:

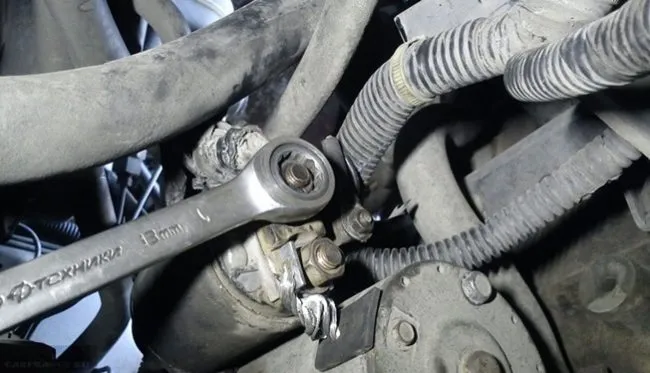

- Ключом на «13» откручиваются гайки крепления силового и управляющего проводов к контактным болтам втягивающего реле стартера.
- Торцевым ключом отворачиваются верхняя и нижняя гайки, удерживающие стартер на блоке двигателя.
- На верхней шпильке отвинчивается дополнительная гайка и снимается провод «массы».
После этого можно демонтировать стартер с машины для ремонта или замены. Монтаж нового стартера выполняется в обратной последовательности.
Совет! Существует альтернативный способ демонтажа стартера: Владельцы Шевроле Ланос рекомендуют снять левое переднее колесо и откручивать крепеж стартера головкой на «13» с удлинителем через технологические отверстия в левой колесной арке.
Как проверить и заменить тяговое реле стартера на Ланосе
Проверить работоспособность втягивающего реле стартера можно с помощью пусковых проводов, которые используются для «прикуривания» при сильной разрядке АКБ.
Чтобы провести проверку, нужно снять аккумулятор с машины и соединить его минусовой контакт с корпусом стартера. Плюсовой вывод аккумулятора соединяется с клеммой управляющего провода на тяговом реле. Если в результате слышен характерный щелчок, и муфта привода реле выдвигается, то деталь исправна. В обратном случае втягивающее реле следует демонтировать со стартера и заменить на рабочее.

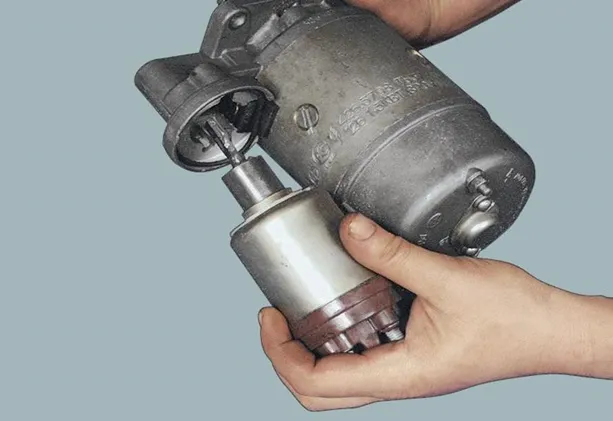

Чтобы снять реле, нужно открутить гайку нижнего контактного винта и отсоединить контактную клемму. Затем необходимо вывернуть три болта со стороны приводного механизма, которыми реле крепится к крышке стартера. После этого втягивающее реле можно извлечь из посадочного места на корпусе стартера. Установка новой детали выполняется в обратном порядке.
